1. 产品概述

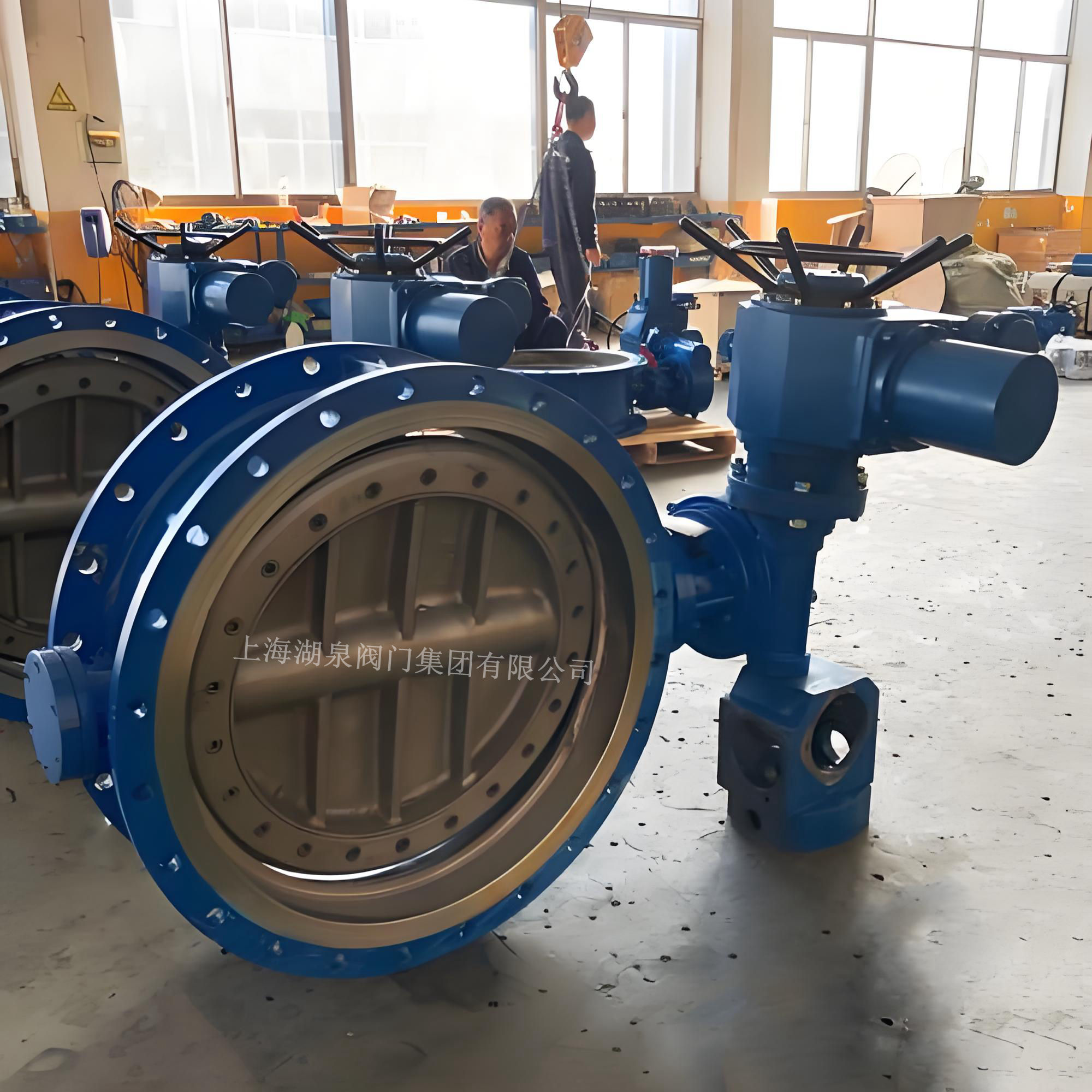

永利yl23411集团官网入口D943W-16P DN250 是一款高性能的法兰连接电动三偏心金属硬密封蝶阀。该阀门主体材质采用优质304不锈钢，配备高精度电动执行器，公称通径为DN250，公称压力为1.6MPa（16公斤）。其核心设计采用三偏心多层次金属硬密封结构，解决了传统蝶阀密封面磨损大、寿命短的问题，该产品广泛应用于冶金、电力、石油化工、给排水及市政建设等工业管道系统中，主要用于调节流量和截断流体。

2. 型号含义解析

• ‌D‌：蝶阀 (Butterfly Valve)
• ‌9‌：驱动方式为电动 (Electric Drive)
• ‌4‌：连接形式为法兰式 (Flange Connection)
• ‌3‌：结构形式为三偏心 (Triple Eccentric)
• ‌W‌：密封面材料由阀体直接加工或堆焊硬质合金，即金属硬密封 (Metal Hard Seal)
• ‌16‌：公称压力 PN1.6 MPa
• ‌P‌：阀体材质为铬镍系不锈钢（通常指304不锈钢）
• ‌DN250‌：公称通径 250mm

3. 核心技术特点

3.1 三偏心密封结构

该阀门采用独特的三偏心设计，使得蝶板在开启和关闭过程中，密封面之间无摩擦接触，仅在最终关闭瞬间实现密封。这种“越关越紧”的特性极大地减少了密封面的磨损，显著延长了阀门的使用寿命，并降低了操作扭矩。

3.2 多层次金属硬密封

• ‌密封材料‌：密封圈选用不锈钢制作，结合J形弹性密封圈，兼具金属硬密封的耐高温高压性能和弹性密封的补偿性能。
• ‌耐磨处理‌：蝶板密封面通常采用堆焊钴基硬质合金，具有极高的硬度和耐磨性，适用于含有颗粒或高温介质的工况。
• ‌双向密封‌：具备双向密封功能，安装时不受介质流向限制，也不受空间位置影响，可在任何方向安装。

3.3 优质材质与耐腐蚀性

• ‌阀体/蝶板‌：采用304不锈钢铸造或焊接而成，具有良好的耐化学腐蚀性和抗氧化性，适用于水、蒸汽、油品及弱腐蚀性流体。
• ‌适用温度‌：不锈钢材质使其工作温度范围宽广，通常在-40℃至425℃（部分工况可达650℃），特别适合高温蒸汽管道。

3.4 高强度结构设计

针对DN250及以上的大规格蝶阀，蝶板常采用桁架结构或加强筋设计，确保在高压力下具有足够的强度，同时保持较大的过流面积和较小的流体阻力。

4. 电动执行器配置

• ‌驱动方式‌：电机驱动，输出扭矩大，运行平稳。
• ‌控制类型‌：
  • ‌开关型‌：仅用于全开或全关控制，接收无源触点信号。
  • ‌调节型‌：可接收4-20mA模拟量信号，实现0-90°范围内的精确角度调节，从而控制流量。
• ‌防护等级‌：通常具备IP67或更高防护等级，防尘防水，适应恶劣工业环境。
• ‌电源电压‌：常见为AC220V或AC380V，也可根据需求定制DC24V等。
• ‌手动超驰‌：配备手轮机构，在断电或故障时可手动操作阀门，确保系统安全。

5. 主要技术参数

6. 应用领域

• ‌电力行业‌：电厂烟风道、冷却水系统、蒸汽管道。
• ‌石油化工‌：原油输送、化工原料管道、炼油厂工艺管线。
• ‌冶金行业‌：高炉煤气、热风管道、除尘系统。
• ‌市政建设‌：大型给排水管网、供热管网。

7. 选型与安装注意事项

• ‌介质确认‌：虽然304不锈钢耐腐蚀性较好，但对于强酸、强碱或氯离子含量高的介质，建议升级为316L不锈钢（型号D943W-16RL）。
• ‌执行器选型‌：根据管道压力和阀门扭矩选择合适的执行器型号，确保启闭力矩充足。若需远程自动控制，务必选择调节型执行器。
• ‌安装空间‌：DN250阀门体积较大，安装时需预留足够的操作和维护空间，特别是电动执行器的接线盒侧。
• ‌管道清洁‌：安装前应清除管道内的焊渣、石块等杂物，以免损坏密封面。
• ‌调试‌：安装完成后，需进行电气接线检查和行程调试，确保开度指示与实际位置一致。
