一、 产品概述

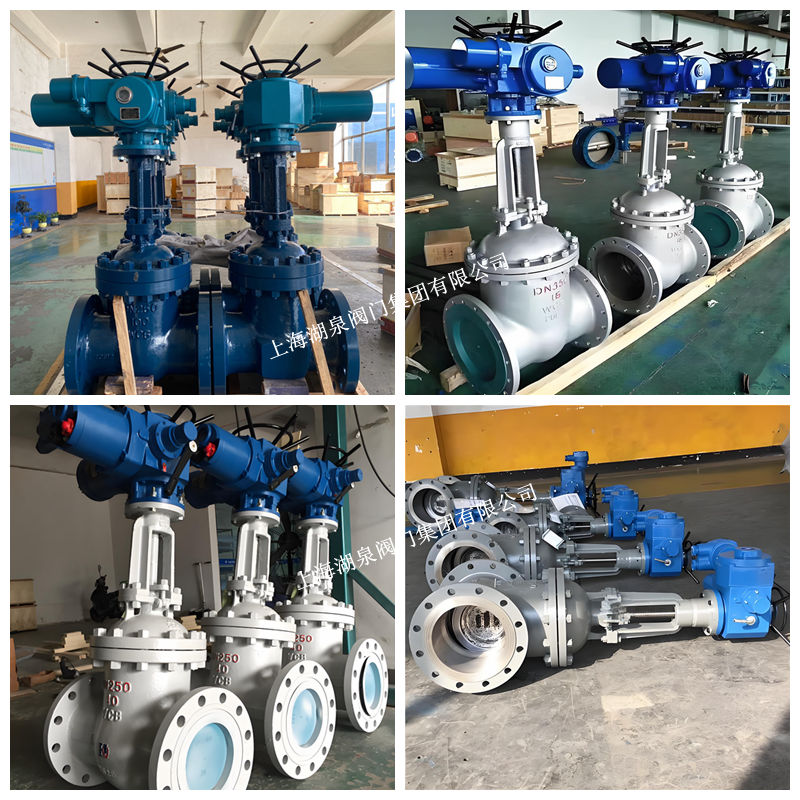

Z941W-25P DN300 不锈钢明杆楔形电动闸阀是一款专为工业管路系统设计的自动化切断与控制设备。该阀门采用法兰连接方式，公称通径为DN300，公称压力为PN2.5MPa（25kg/cm²）。其核心特征在于“Z941W”型号标识，其中“Z”代表闸阀，“9”代表电动驱动，“4”代表法兰连接，“1”代表明杆结构，“W”代表密封面由阀体直接加工或堆焊而成（即本体密封），“25P”表示公称压力2.5MPa且主要过流部件材质为铬镍不锈钢（如304/CF8系列）。该产品广泛应用于石油、化工、制药、电力、冶金等行业的管路上，适用于全开或全关的截断用途，不适用于节流调节。其设计符合国家标准GB/T 12234及JB/T 79等相关规范，具备结构紧凑、密封可靠、操作便捷及耐腐蚀性强等特点。

二、 主要技术参数

三、 材质说明 (304/316L选项)

• ‌阀体/阀盖‌: 通常采用 ‌ZG0Cr18Ni9 (CF8/304)‌ 或 ‌ZG00Cr17Ni14Mo2 (CF3M/316L)‌ 铸造不锈钢。316L材质因添加钼元素，耐点蚀和缝隙腐蚀能力优于304，特别适用于含氯离子环境或强酸介质。
• ‌闸板‌: 与阀体材质一致，保证整体耐腐蚀性同步。
• ‌阀杆‌: 采用 ‌1Cr18Ni9Ti‌ 或 ‌0Cr18Ni9 (304)‌ 不锈钢，经调质及表面氮化处理，具有优异的抗腐蚀性和耐磨性，防止阀杆卡死。
• ‌密封副‌: “W”型设计意味着密封面通常由阀体和闸板本体材料配对，或通过堆焊司太立(Stellite)钴基硬质合金增强硬度和耐磨性，实现金属对金属的硬密封，耐高温、抗擦伤。
• ‌填料‌: 柔性石墨或PTFE编织填料，具有良好的密封性能和自润滑性。
• ‌其他零件‌: 螺栓螺母采用高强度不锈钢或合金钢，手轮通常为球墨铸铁或铸钢。

四、 结构特点与优势

• ‌明杆结构设计‌：
  阀杆螺纹位于介质之外，通过阀杆的升降直观显示阀门的开启程度。这种结构便于操作人员现场观察阀门状态，同时阀杆螺母不与介质接触，减少了腐蚀风险，延长了传动部件寿命。

• ‌楔式弹性闸板‌：
  采用楔式单闸板结构，闸板两侧密封面呈楔形。在关闭状态下，介质压力作用于闸板背面，使其紧紧压在出口端阀座密封面上，实现自密封效果。对于中大口径（如DN300），内部设有推力轴承，有效降低启闭扭矩，使操作更加轻便灵活。

• ‌高性能电动执行机构‌：
  配备专用电动装置，支持远程集中控制、就地控制及手动应急操作。可根据需求选配开关型或调节型（4-20mA信号输入/输出），具备过载保护、限位准确、反馈信号稳定等功能，满足自动化控制系统的要求。

• ‌优异的耐腐蚀与密封性能‌：
  全不锈钢材质结合精密加工的密封面，确保了阀门在酸、碱、盐等腐蚀性介质中的长寿命使用。密封副经过特殊处理，泄漏率低，符合严格的环保与安全标准。

• ‌流体阻力小‌：
  闸阀全开时，流道直通，介质流动阻力极小，几乎无压降，适合大流量输送工况。

五、 应用领域

• ‌石油化工‌：原油输送、炼化装置中的酸碱介质管道。
• ‌制药工业‌：高纯度水、药液输送系统，要求卫生且无污染。
• ‌电力行业‌：电厂化学水处理系统、冷却水系统。
• ‌环保工程‌：污水处理、废气洗涤塔循环管路。
• ‌食品酿造‌：对卫生等级有要求的液体物料输送。

六、 选型与安装建议

• ‌介质确认‌：请严格核对介质成分、温度及浓度，以确定选用304还是316L材质。若介质含有固体颗粒，建议考虑加装过滤器或选用耐磨性更强的密封面。
• ‌电源与控制‌：确认现场电源电压（AC380V/220V等）及控制信号类型（开关量/模拟量），以便匹配正确的电动执行器型号。
• ‌安装方向‌：阀门可水平或垂直安装，但建议阀杆朝上，以利于润滑和维护。安装前需清理管道内杂物，避免损伤密封面。
• ‌定期维护‌：虽然电动闸阀维护量小，但仍需定期检查电动装置运行情况、填料函密封性及电气接线牢固度，确保长期可靠运行。

注：以上技术参数基于通用标准及产品典型配置，具体尺寸、重量及详细电气参数请以厂家提供的最新图纸及技术协议为准。
