1. 产品概述

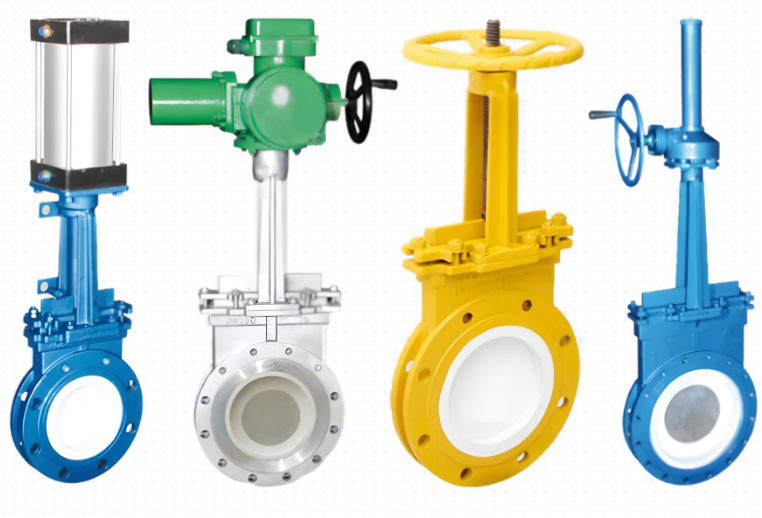

PZ73TC-16C DN100 是一款高性能手动法兰连接陶瓷刀型闸阀。该阀门专为解决普通闸阀在处理高磨损、强腐蚀及含固体颗粒介质时易泄漏、寿命短的问题而设计。其核心特点在于阀座与闸板密封面采用先进结构陶瓷材料，结合超薄型阀体设计，具有重量轻、流阻小、密封可靠及维护简便等优势，是电力、矿山、化工等行业固液两相流输送系统的理想选择。

2. 主要技术参数

• ‌产品型号‌：PZ73TC-16C
• ‌公称通径‌：DN100
• ‌公称压力‌：1.6 MPa (16C代表压力等级)
• ‌驱动方式‌：手动（手轮操作）
• ‌连接形式‌：法兰连接
• ‌适用温度‌：-29℃ ~ 550℃（具体视密封材料而定，一般工况下≤250℃-425℃）
• ‌结构长度‌：约 220mm - 280mm（依据不同制造标准略有差异，符合GB/T 15188.2等标准）
• ‌法兰标准‌：符合 JB/T 79.1 或 GB 相关法兰尺寸标准

3. 核心结构与材质

• ‌阀体‌：采用 WCB 铸钢材质，结构紧凑，无内部腔室，有效避免介质沉积和卡阻。
• ‌闸板‌：304不锈钢基体 + 表面覆盖结构陶瓷。刀刃形设计，具备优异的剪切功能，可切断纤维及刮除密封面粘着物。
• ‌阀座‌：结构陶瓷材料。采用保护唇技术专利结构，防止硬物剪裂密封环；部分高端配置可选O形密封实现双向密封。
• ‌阀杆‌：2Cr13 或 Q235+镀铬，耐腐蚀且强度高。
• ‌填料‌：柔性石墨或 PTFE，确保阀杆处密封良好。

4. 产品优势

• ‌超强耐磨耐腐‌：密封面采用高硬度结构陶瓷，耐磨性是普通金属的数十倍，耐腐蚀性极佳，显著延长阀门使用寿命，性价比提高约10倍。
• ‌自清洁密封‌：闸板升降过程中可自动刮除密封面上的固体颗粒和粘着物，解决传统阀门因杂质堆积导致的关闭不严问题。
• ‌轻量化设计‌：相比传统闸阀重量减轻20%-30%，体积小，安装空间要求低，便于管道布置。
• ‌流阻极小‌：直通式流道设计，介质流动顺畅，压力损失小，节能效果明显。
• ‌密封可靠‌：利用介质压力形成自密封，或依靠外力强制密封，杜绝泄漏，环保性能优越。

5. 工作原理

该阀门启闭件为刀形闸板，运动方向与流体方向垂直。通过旋转手轮带动阀杆，使闸板在侧面导向槽内升降。

• ‌开启‌：闸板提升，介质畅通。
• ‌关闭‌：闸板下降，刀刃切入介质并紧压阀座。对于含颗粒介质，闸板边缘可切断纤维并刮除杂质，确保密封面清洁贴合。

6. 应用领域

广泛适用于含有固体颗粒、浆液、粉尘等高磨损介质的管路系统：

• ‌火力发电‌：石子煤系统、灰渣浆液输送、脱硫排灰。
• ‌矿山冶金‌：矿浆输送、洗煤管道、尾矿排放。
• ‌造纸工业‌：各种浓度纸浆、料水混合物。
• ‌环保净化‌：污水处理、泥浆、沉淀池排渣。
• ‌其他行业‌：水泥厂、化工厂、钢铁厂的粉粒体及浆类流体控制。

7. 注意事项

• 本阀门仅用于全开或全关，不可作为调节或节流阀使用。
• 安装时应注意流向，虽然部分设计支持双向密封，但建议按标识方向安装以获得最佳性能。
• 定期检查填料压盖及螺栓紧固情况，确保长期运行安全。
