一、 产品概述‌

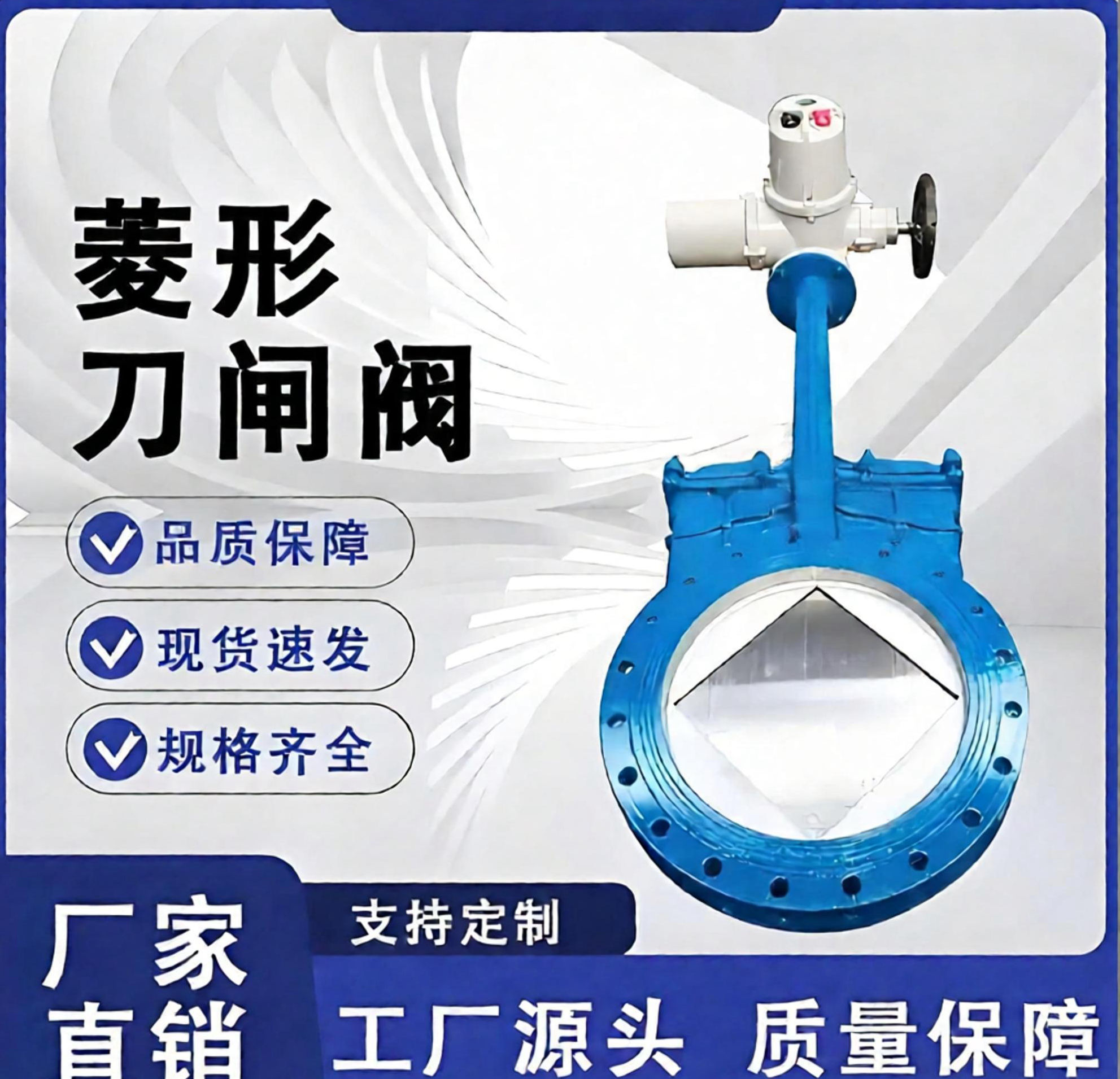

本产品是一款专为复杂工况设计的高性能工业控制阀门，型号规格为DN200，公称压力PN16。阀体及核心部件采用优质316L不锈钢材质，配备V型调节板与智能型电动执行机构（AC380V驱动，4-20mA信号反馈）。该阀门结合了菱形阀座的独特结构与V型闸板的精确调节功能，具备优异的耐腐蚀性、抗堵塞能力及流量控制精度，广泛适用于污水处理、造纸、化工、电力及气力输送等行业的介质调节与切断。

二、 核心结构与材质优势‌

• ‌316L不锈钢主体‌：阀体、阀板及阀杆均采用316L超低碳奥氏体不锈钢制造。相比普通304不锈钢，316L含有钼元素，显著提升了在含氯离子、酸性或碱性介质中的耐点蚀和耐晶间腐蚀能力，特别适合海水、污水、纸浆及化工腐蚀性流体环境。
• ‌菱形阀座与V型调节板‌：
  • ‌菱形结构‌：区别于传统刀闸阀的直线型阀座，菱形几何结构设计有效改变了介质流通截面积的控制方式，具有启闭省力、密封性能好、使用寿命长的特点。
  • ‌V型切口‌：V型闸板设计赋予了阀门卓越的调节性能，流量特性符合百分比调节规范，可实现对介质流量的线性或等百分比精准控制，可调比大，控制精度高。
• ‌自清洁密封面‌：闸板密封面可提升，在启闭过程中能自动刮除密封面上的粘着物、纤维及颗粒杂物，防止卡涩和泄漏，特别适合含有纤维、灰渣、浆液等非清洁介质的工况。

三、 智能驱动与控制性能‌

• ‌智能电动执行机构‌：采用AC380V电源驱动的智能型电动执行器，集成主控单元、伺服驱动及检测反馈模块。支持PID算法，可根据系统需求自动调整阀门开度，实现流量、压力的闭环精准控制。
• ‌标准信号反馈‌：内置高精度位置传感器，提供标准的4-20mA电流信号反馈至DCS或PLC控制系统，实时监测阀芯位置，确保控制系统的透明度与响应速度。
• ‌高防护与稳定性‌：执行机构防护等级可达IP67/IP68，适应恶劣工业环境。具备过力矩保护、过热保护及断信号保护功能，确保设备长期稳定运行。

四、 技术参数规格‌

• ‌公称通径‌：DN200
• ‌公称压力‌：PN16 (1.6 MPa)
• ‌阀体材质‌：316L不锈钢
• ‌适用温度‌：-38℃ ~ +200℃（具体视密封副材质而定，硬密封可达更高温度）
• ‌驱动电压‌：AC380V ±10%, 50Hz
• ‌控制信号‌：输入/反馈 4-20mA
• ‌流量特性‌：近似等百分比特性
• ‌连接方式‌：法兰连接（符合GB/T9113、HG等标准）
• ‌安装方向‌：支持水平或垂直管道安装

五、 典型应用领域‌

• ‌污水处理‌：用于鼓风机曝气装置工艺段，精确调节空气供给量；以及污泥、污水管道的切断与节流。
• ‌造纸行业‌：特别适用于纸浆、黑液等含纤维介质的管道调节，V型板可有效剪切纤维，防止堵塞。
• ‌电力与矿山‌：火力发电厂干灰、粉煤灰、水泥等气力输送系统的卸灰、排渣及流量调节。
• ‌化工与制糖‌：腐蚀性浆液、糖浆、矿浆等介质的精确计量与控制。

六、 产品亮点总结‌

• ‌耐腐蚀性强‌：316L材质确保在恶劣化学环境中长期服役。
• ‌调节精度高‌：V型板配合智能执行器，实现微小开度的精准控制。
• ‌免维护设计‌：自清洁密封面减少人工清理频率，降低运维成本。
• ‌结构紧凑‌：短结构长度设计，节省安装空间，减轻管道负荷。
