1. 产品概述

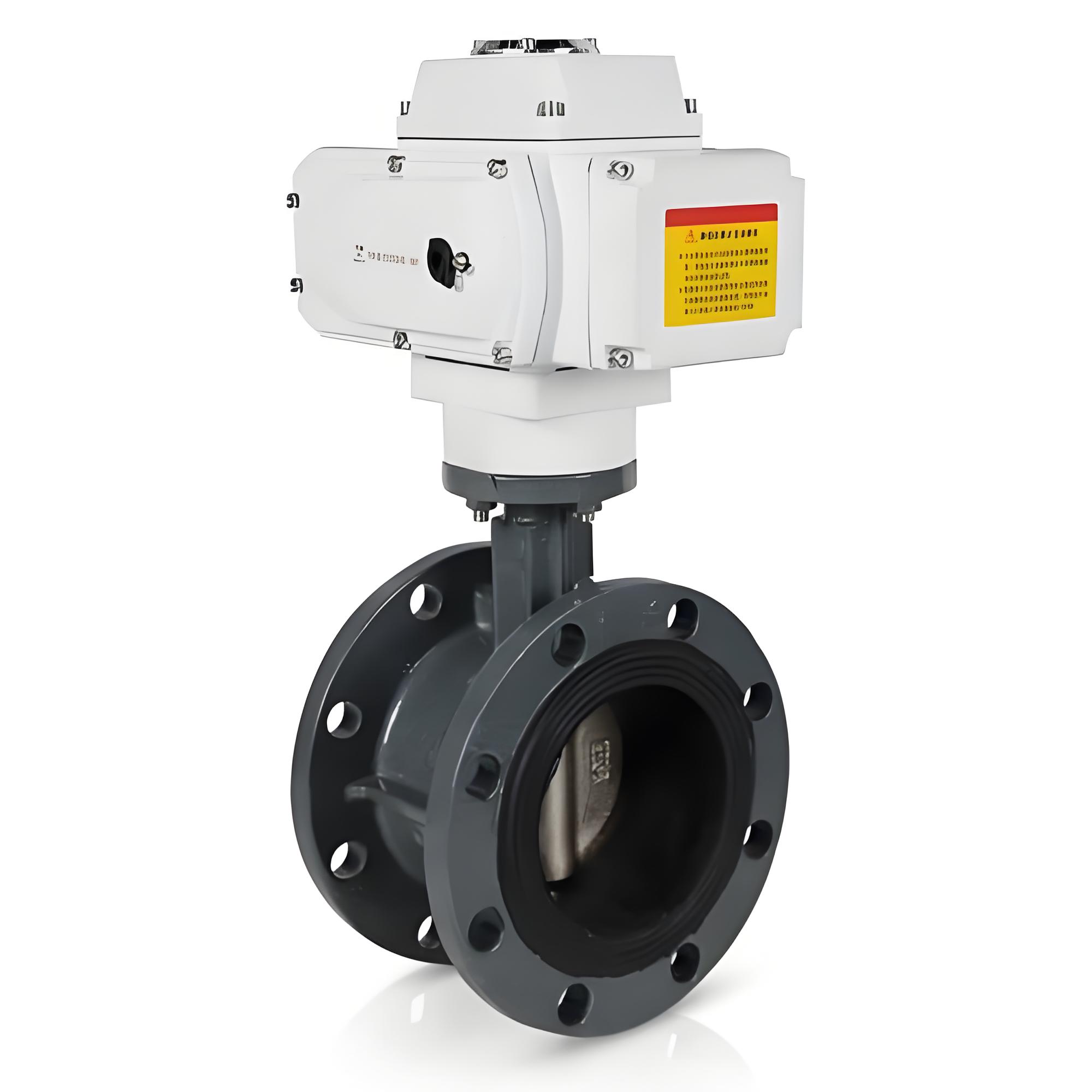

永利yl23411集团官网入口D941X-16C DN300 是一款法兰连接的中线型软密封电动蝶阀。该型号专为工业管道系统设计，具备结构紧凑、流通能力大、流阻小及双向密封性能优异等特点。针对“浊环水”这一特定介质工况，阀板选用 ‌316不锈钢‌ 材质，显著提升了耐腐蚀性与抗冲刷能力，配合高性能橡胶密封圈，确保在含颗粒或纤维杂质的水质环境中长期稳定运行。

2. 型号含义解析

• ‌D‌：阀门类型——蝶阀
• ‌9‌：驱动方式——电动
• ‌4‌：连接形式——法兰连接
• ‌1‌：结构形式——中线式（单偏心）
• ‌X‌：密封面材料——橡胶（通常为EPDM或NBR，耐水性好）
• ‌16‌：公称压力——PN16 (1.6 MPa)
• ‌C‌：阀体材料——铸钢 (WCB)
• ‌DN300‌：公称通径——300mm

3. 主要技术参数

4. 核心优势与工况适应性

4.1 针对浊环水的专项优化

• ‌316阀板耐腐蚀抗冲刷‌：浊环水通常含有悬浮固体颗粒、矿物质及一定的腐蚀性成分。相比普通碳钢或304不锈钢，316不锈钢含有钼元素，具有更优异的耐点蚀和耐缝隙腐蚀能力，能有效抵抗水中氯离子及杂质的侵蚀，延长阀门使用寿命。
• ‌软密封双向零泄漏‌：采用优质橡胶（如EPDM三元乙丙橡胶）作为密封副，弹性好，补偿能力强。即使介质中含有微小颗粒，也能通过橡胶的弹性变形实现紧密贴合，达到双向密封效果，防止介质外漏或内漏。

4.2 结构特点

• ‌中线式设计‌：结构简单，体积小，重量轻，安装维护方便。蝶板位于管道中心，全开时流阻极小，不易积存杂质，适合浊环水这种易结垢或含杂质的介质。
• ‌法兰连接‌：DN300口径采用法兰连接，强度高，密封可靠，便于与管道系统对接及后期拆卸检修。

4.3 电动执行机构性能

• ‌驱动方式‌：电动角行程执行器，接收AC220V/380V电源。
• ‌控制信号‌：
  • ‌开关型‌：仅进行全开/全关控制。
  • ‌调节型‌：可接收4-20mA或1-5V DC模拟量信号，实现精确流量调节。
• ‌防护等级‌：标配IP67防护等级，防尘防水，适应潮湿、多尘的工业现场环境。可选配防爆型（ExdⅡBT4）。
• ‌手动功能‌：配备手轮或手柄，在断电或故障情况下可进行手动应急操作。

5. 应用领域

该产品广泛应用于冶金、电力、化工、市政给排水、污水处理等行业。特别适用于：

• 钢铁厂浊环水循环系统
• 工业冷却水管道
• 污水处理厂进出水管路
• 含有轻微腐蚀性或颗粒物的液体输送管道

6. 安装与维护建议

• ‌安装方向‌：由于具备双向密封功能，安装时无需考虑介质流向，但建议将执行机构置于上方或侧面，避免底部积水影响电气元件。
• ‌管道清洁‌：安装前请清除管道内的焊渣、石块等大颗粒杂物，以免损坏密封面。
• ‌定期维护‌：定期检查密封面磨损情况及执行机构接线端子紧固情况。对于浊环水工况，建议定期排污，减少阀座处的颗粒沉积。
