1. 产品概述

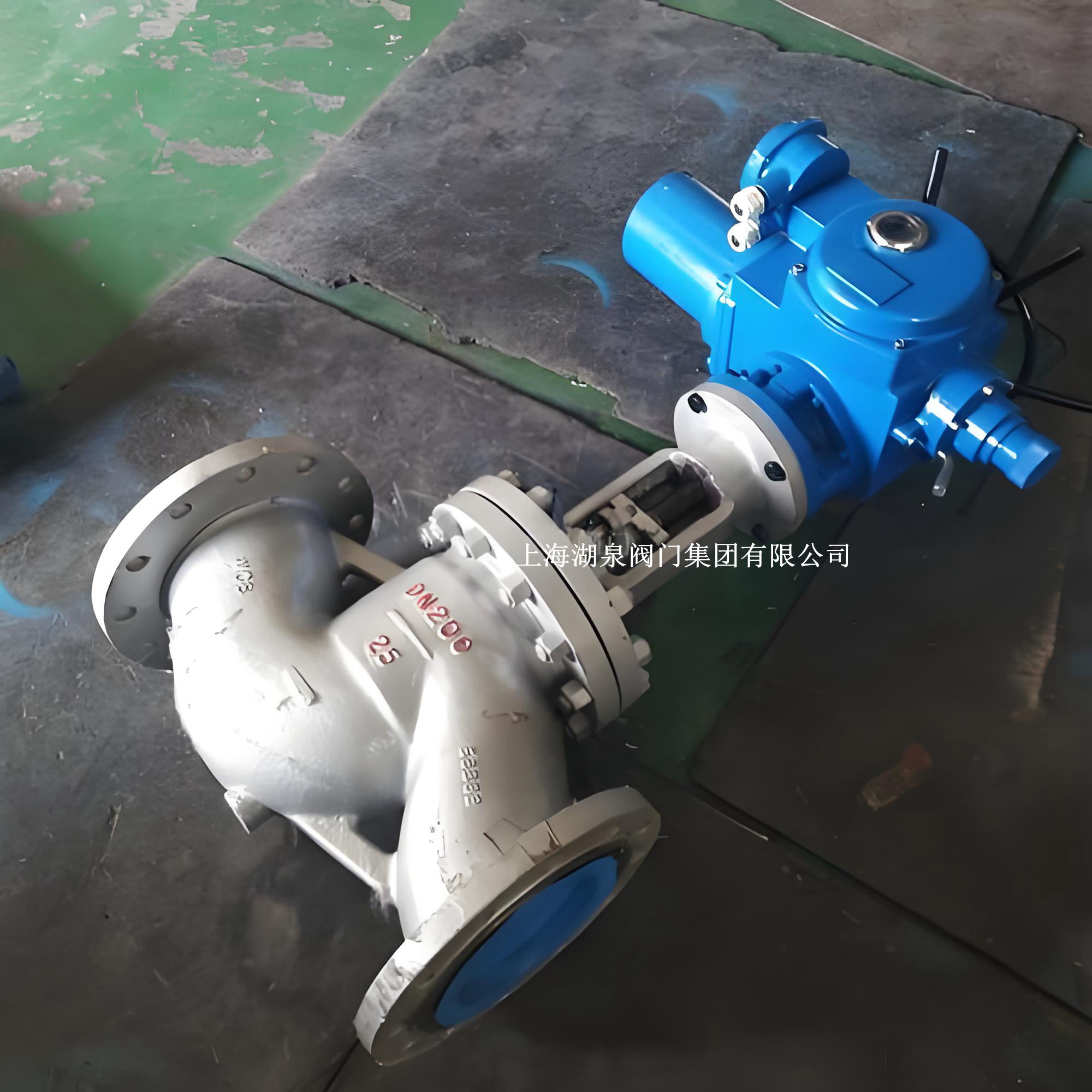

永利yl23411集团官网入口J941H-16C 电动法兰截止阀是一款专为石油化工、电力及制药等行业设计的高性能工业阀门。该型号由多回转电动执行机构与铸钢截止阀组合而成，主要用于管路中介质的切断或调节。其“J941H-16C”型号含义明确：J代表截止阀，9代表电动驱动，4代表法兰连接，1代表直通式结构，H代表密封面堆焊合金，16代表公称压力1.6MPa，C代表阀体材质为铸钢（WCB）。针对 DN125 规格，该阀门具备结构紧凑、密封可靠、操作自动化程度高等特点，特别适用于水、油品、蒸汽及部分酸性介质工况，是石油化工管道系统中实现远程控制和精确截断的选择。

2. 主要技术参数

3. 结构特点与优势

3.1 优质材料与密封性能

• ‌密封面堆焊技术‌：阀瓣和阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊而成。这种材料具有极高的耐磨性、耐高温性和抗腐蚀性，确保在长期频繁启闭下仍能保持严密密封，延长使用寿命。
• ‌阀杆强化处理‌：阀杆经过调质及表面氮化处理，显著提升了抗腐蚀性和抗擦伤性能，有效防止阀杆在运动过程中因摩擦或介质腐蚀而失效。
• ‌倒密封设计‌：采用螺纹连接密封座或本体堆焊奥氏体不锈钢结构。当填料磨损时，可在系统不停机、带压状态下进行更换，极大提高了维护便捷性和系统运行的连续性。

3.2 智能电动执行机构

• ‌远程控制能力‌：配备 DZW 系列多回转电动装置，支持 4-20mA 模拟量信号控制及反馈，可与 DCS/PLC 系统无缝对接，实现远程自动化控制。
• ‌多重保护功能‌：
  • ‌相序自动纠正‌：自动识别并校正电源相序，防止电机反转。
  • ‌缺相保护‌：电源缺相时自动停止运行，保护电机。
  • ‌力矩保护‌：具备瞬间过力矩保护和禁动延时保护，防止机械部件因惯性或卡阻受损。
  • ‌电子互锁‌：避免同时接收开/关指令导致的冲突。
• ‌人性化显示‌：部分高端配置提供全中文 LCD 液晶显示屏，直观显示阀门状态、故障信息及设定参数。

3.3 结构设计合理性

• ‌流向要求‌：安装时介质流向应遵循“低进高出”原则（从阀瓣下方进入），以确保关闭时的密封效果和开启时的省力操作。
• ‌法兰适配性‌：支持多种配管法兰标准及密封面型式（如 RF、FM 等），满足各类工程管道的连接需求。
• ‌流道优化‌：直通式结构虽然流体阻力相对较大，但制造工艺成熟，密封性能好，适用于对泄漏率要求严格的石化管道。

4. DN125 规格外形尺寸参考

(注：具体尺寸可能因不同厂家制造标准略有差异，以下为行业通用参考值)

• ‌L (结构长度)‌：指阀门两端法兰面之间的距离，DN125 通常为 400mm。
• ‌H (总高度)‌：包含电动执行机构的高度，具体数值需根据所选电装型号确定，一般在 460mm 至 600mm 之间。

5. 应用领域

• ‌石油化工‌：用于原油、成品油、化工原料等管路的切断与控制。
• ‌电力行业‌：适用于电厂蒸汽、给水系统的调节与截断。
• ‌制药与食品‌：在非强腐蚀性介质管路中，提供洁净、可靠的流体控制。
• ‌城市给排水‌：用于大型供水管网的主干路控制。

6. 安装与维护注意事项

• ‌安装方向‌：务必确认介质流向与阀体箭头指示一致（自下而上）。
• ‌清洁管道‌：安装前需清除管道内的焊渣、铁屑等杂质，以免损伤密封面。
• ‌电气接线‌：电动执行机构的接线应由专业电工操作，确保接地良好，并根据现场环境选择合适的防爆等级。
• ‌定期维护‌：定期检查填料函是否有泄漏，必要时紧固压盖螺母或更换填料；定期对电动执行机构进行润滑和行程校准。
