1. 产品概述

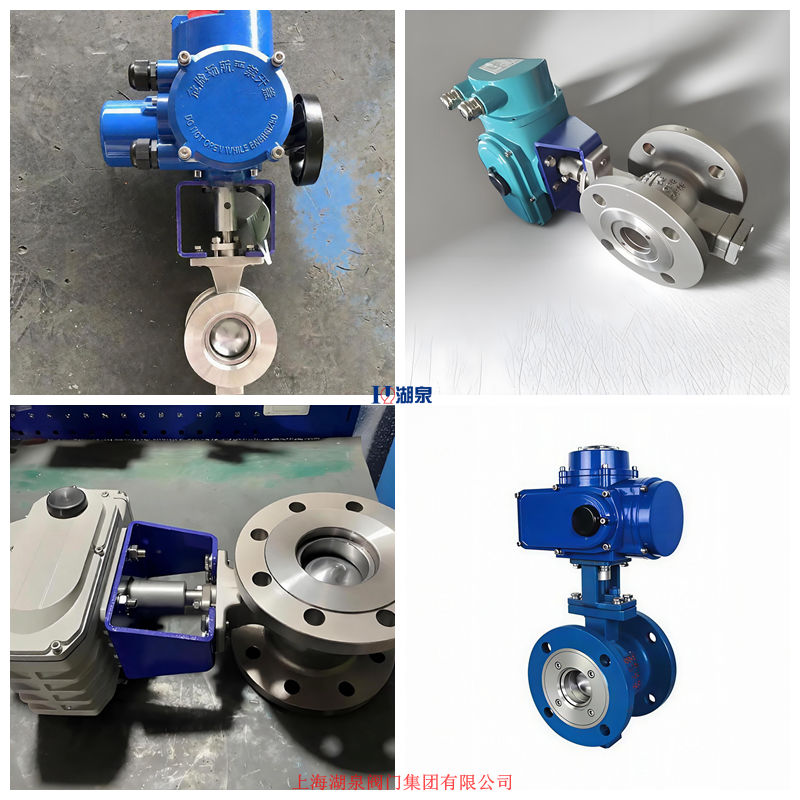

永利yl23411集团官网入口VQ947H-10C电动V型球阀是一款专为高粘度、含纤维及颗粒状介质设计的角行程调节切断阀。该型号中，“VQ”代表电动V型球阀，“9”表示电动驱动，“4”代表法兰连接，“7”为浮动直通式结构，“H”指代合金钢硬密封，“10”对应公称压力PN1.0MPa（10公斤），“C”表示阀体材质为铸钢（WCB）。该产品结合了球阀的高流通能力与蝶阀的调节特性，特别针对造纸纸浆、污水处理、石油化工等高粘度工况优化。其核心优势在于V型切口球芯与金属阀座配合产生的楔形剪切作用，能有效防止介质结垢、冻结或纤维缠绕导致的卡死现象，确保在恶劣工况下的长期稳定运行。

2. 主要技术参数

3. 结构特点与工作原理

3.1 V型切口剪切设计

球芯采用精密加工的V型缺口设计。当阀门关闭时，V型边缘与阀座之间产生强大的楔形剪切力。这种机械剪切作用能切断介质中的纤维、浆料或软性颗粒，具有显著的自洁功能，彻底解决了传统球阀在高粘度介质中易堵塞、易卡死的难题。

3.2 整体式阀体结构

DN200规格通常采用整体式铸造阀体或高强度分体式结构，无中间管接头。这种设计消除了管道应力对阀体的影响，提高了耐压壳体的稳定性，避免了因压力突变导致的泄漏风险，同时减少了介质在阀腔内的沉积死角。

3.3 高精度调节性能

得益于V型球芯的几何形状，该阀门在小开度下仍能保持稳定的流量控制，流量特性呈近似等百分比。可调比高达100:1甚至300:1，远超普通球阀，适用于需要精确比例调节的自动化控制系统。

3.4 硬密封耐磨耐用

针对高粘度及含颗粒介质，密封面采用硬质合金（如钨钴合金）堆焊处理，并经研磨抛光。配合圆柱弹簧预载的可动金属阀座结构，能自动补偿磨损和热膨胀，确保密封面紧密贴合，延长使用寿命。

4. 电动执行机构配置

根据用户需求，可配套多种类型的电动执行机构：

• ‌类型选择‌：开关型（二位控制）、调节型（4-20mA信号输入）、防爆型（ExdII BT4等）。
• ‌电源电压‌：AC220V、AC380V、DC24V等可选。
• ‌防护等级‌：标准IP65/IP67，适应户外及潮湿环境。
• ‌功能特点‌：具备过热保护、扭矩限制、电气/机械双重限位、手动优先操作手柄及阀位信号反馈功能。

5. 应用领域

VQ947H-10C DN200电动V型球阀广泛应用于以下行业及工况：

• ‌造纸工业‌：纸浆、黑液、白水等高纤维介质输送与控制。
• ‌污水处理‌：污泥、悬浮液、含固体颗粒废水。
• ‌石油化工‌：重油、沥青、树脂、聚合物等高粘度流体。
• ‌电力冶金‌：矿浆、灰渣水、冷却水系统。
• ‌食品制药‌：糖浆、淀粉浆料、发酵液等卫生级或半卫生级介质。

6. 订货须知

为确保选型准确，订购时请提供以下信息：

• ‌介质详情‌：名称、粘度、是否含颗粒/纤维、腐蚀性。
• ‌工况参数‌：工作压力、工作温度、最大/最小流量。
• ‌控制要求‌：开关控制还是调节控制？若是调节，需提供输入信号类型（4-20mA/0-10V等）。
• ‌执行机构要求‌：电源电压、防爆等级、防护等级、品牌偏好。
• ‌法兰标准‌：明确法兰连接尺寸标准（如国标GB、美标ANSI、德标DIN等）。
