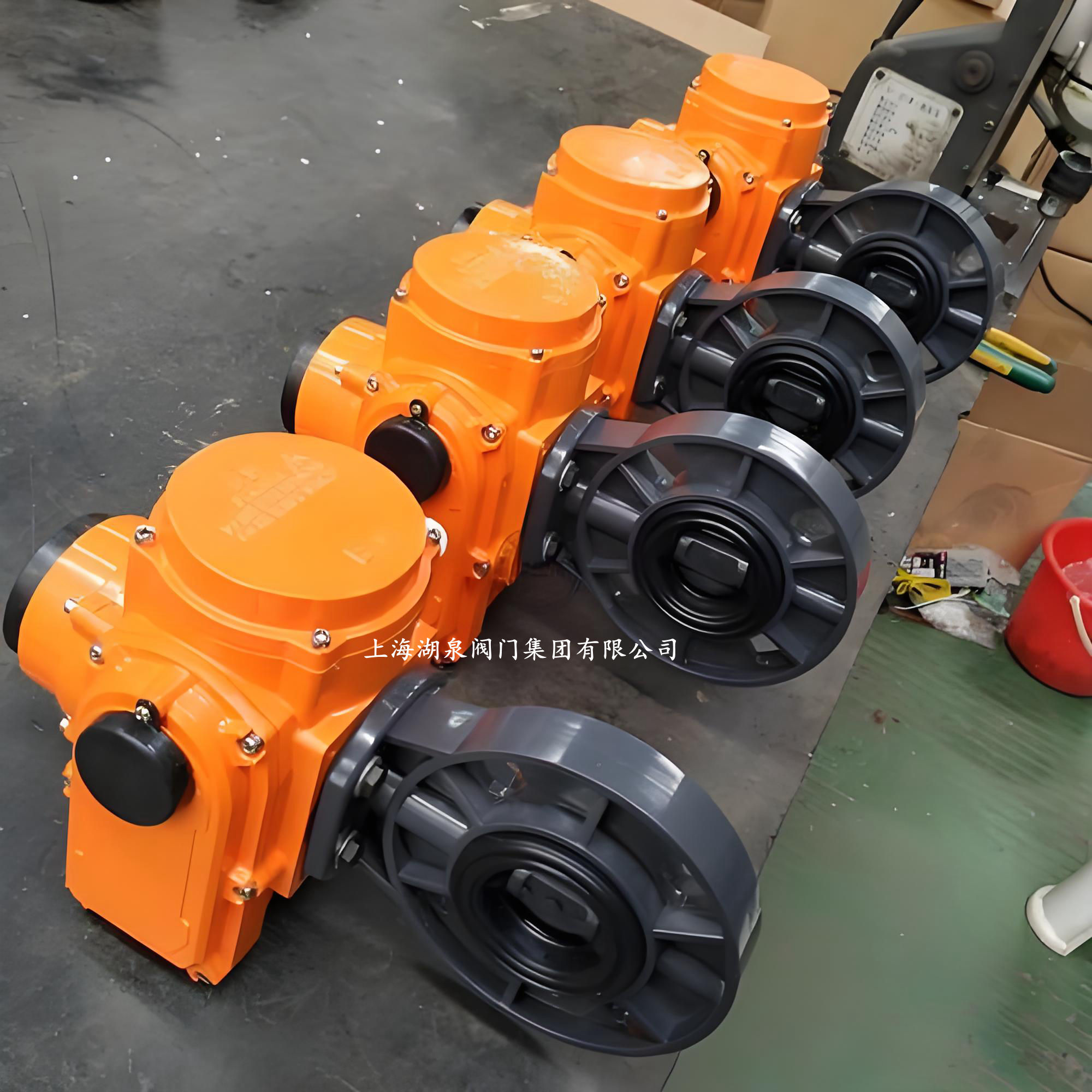

产品名称：电动球阀Q941F-10U DN50;材质UPVC;控制方式:智能开关型[ 2026-10-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述
永利yl23411集团官网入口Q941F-10U是一款专为腐蚀性介质工况设计的高性能智能电动球阀。该阀门采用高强度未增塑聚氯乙烯（UPVC）作为阀体主要材质，公称通径为DN50，公称压力为1.0MPa（10公斤），配备智能开关型电动执行机构。它集机械密封性与电气自动化控制于一体，广泛应用于化工、水处理、制药及环保等领域，是实现管道介质远程切断与自动化控制的不错选择。‌
二、核心结构与材质优势
- ‌耐腐蚀性‌：阀体采用优质UPVC材料制造，具有强的化学稳定性，能有效抵御酸、碱、盐及多种有机溶剂的侵蚀，彻底解决金属阀门在腐蚀性环境中易生锈、结垢的问题。
- ‌轻量化设计‌：相比同规格金属阀门，UPVC材质重量大幅减轻，降低了管道支撑负荷，便于安装与维护。
- ‌精密密封结构‌：内部球体经过镜面抛光处理，配合PTFE（聚四氟乙烯）或弹性密封圈，形成双重密封保障。在PN1.0压力下可实现零泄漏或极低泄漏率，符合ANSI Class VI密封标准。
- ‌低流阻通道‌：全通径或近全通径设计，流体阻力系数小，介质流通顺畅，有效降低能耗，防止介质沉积。
三、智能控制与执行机构特点
- ‌智能开关控制‌：内置高精度伺服电机与控制模块，支持接收开关信号（如无源触点、24VDC等）进行全开或全闭操作。部分高端型号可集成反馈信号，实时向中控系统汇报阀门状态。
- ‌一体化结构‌：电动执行器与阀体直连，结构紧凑，无需额外支架，安装简便。具备IP65或更高防护等级，防尘防水，适应恶劣工业环境。
- ‌安全保护功能‌：执行机构内置过热保护、过载保护及力矩限制功能，防止因卡阻或电压异常导致电机损坏，确保设备长期稳定运行。
- ‌手动应急操作‌：配备手动离合手柄，在断电或故障情况下，可通过手动方式紧急启闭阀门，保障生产安全。
四、技术参数概要
- ‌型号‌：Q941F-10U
- ‌公称通径‌：DN50
- ‌公称压力‌：PN1.0 (1.0 MPa)
- ‌阀体材质‌：UPVC（硬聚氯乙烯）
- ‌密封材质‌：PTFE / EPDM / FKM（根据介质温度选择）
- ‌适用温度‌：-10℃ ～ +60℃（具体视密封材料而定）
- ‌驱动方式‌：电动（智能开关型）
- ‌电源电压‌：AC220V / DC24V（可选）
- ‌连接方式‌：法兰连接（符合GB/T9113或HG/T20592标准）
五、应用领域
- ‌化工行业‌：酸碱溶液、腐蚀性化学介质的输送与控制。
- ‌水处理工程‌：污水处理厂、纯水制备系统中的废水排放与清水控制。
- ‌制药与食品‌：对卫生要求较高且介质具有轻微腐蚀性的工艺管道。
- ‌环保工程‌：烟气脱硫脱硝系统中的浆液控制。
六、选型与安装建议
- 确认介质成分及浓度，确保UPVC材质耐受性。
- 核对工作温度是否在UPVC及密封材料的允许范围内。
- 安装时请注意法兰对齐，避免强行拧紧导致阀体变形；建议水平安装，若垂直安装需考虑执行器重量对阀杆的影响。
- 接线前请确认电源电压与控制信号类型，确保与执行器铭牌一致。
