1. 产品概述

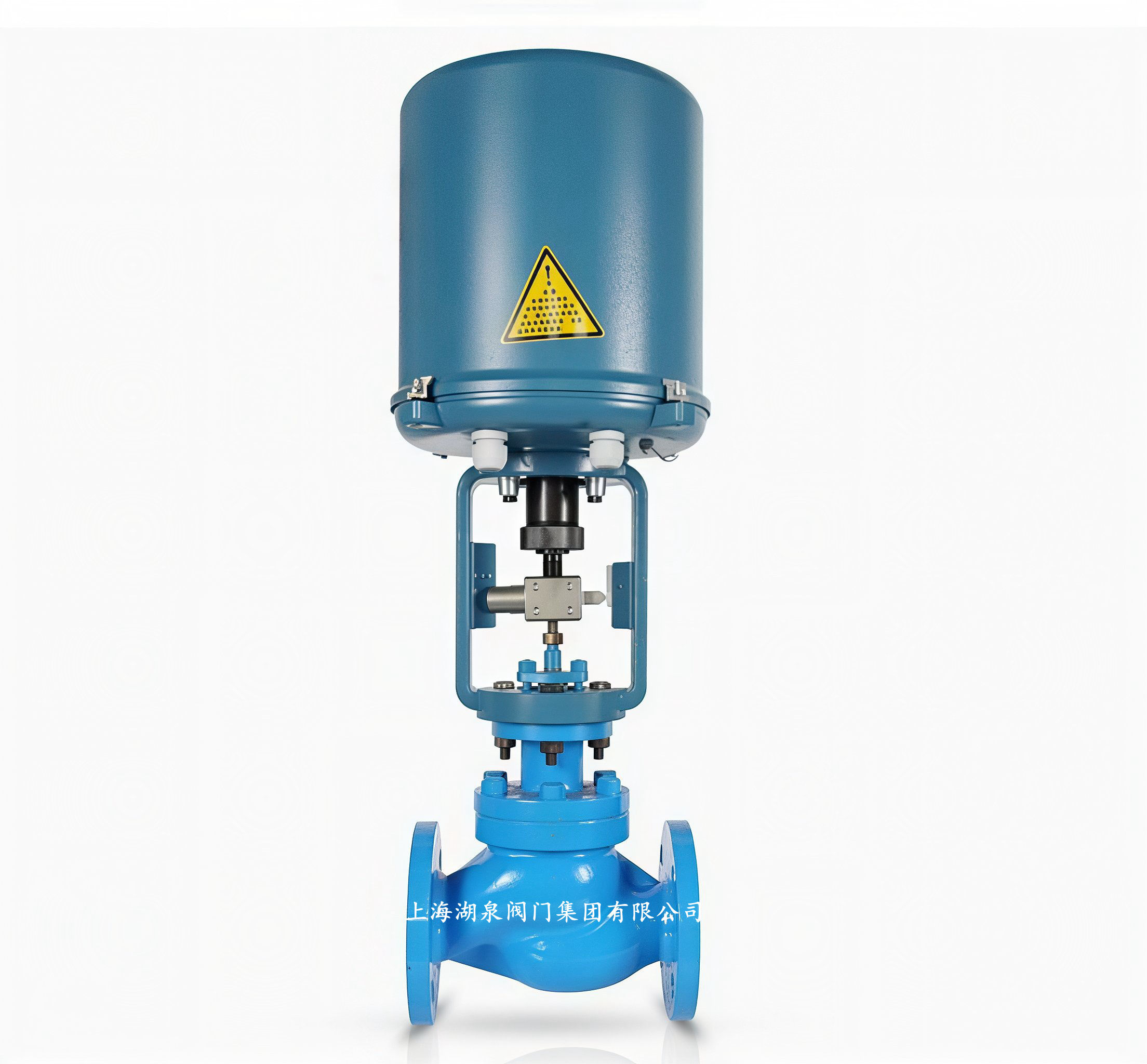

永利yl23411集团官网入口ZDLP-16C DN50 电动单座调节阀是一款专为工业自动化控制系统设计的高精度流量调节设备。该阀门由直行程全电子式电动执行机构与顶导向式直通低流阻单座阀组成，采用机电一体化结构设计，无需外接伺服放大器，直接接受控制信号即可实现精确调节。针对‌过热蒸汽‌介质及‌WCB（铸钢）‌阀体材质的特定工况，该产品具备优异的耐温耐压性能，该产品广泛应用于电力、化工、冶金等行业的蒸汽管网温度、压力及流量控制。

2. 主要技术参数

3. 结构特点与优势

3.1 针对过热蒸汽的优化设计

• ‌耐高温阀盖结构‌：鉴于介质为过热蒸汽，温度可能超过200℃，该型号通常配备‌散热型上阀盖‌或‌长颈阀盖‌，有效降低填料函处的温度，保护聚四氟乙烯或石墨填料不被高温老化，确保密封可靠性。
• ‌WCB铸钢阀体‌：WCB材质具有良好的高温强度和铸造性能，适用于PN1.6压力等级下的中高温蒸汽工况，相比铸铁阀体具有更高的安全性和耐用性。

3.2 高精度电子式执行机构

• ‌一体化设计‌：内置伺服系统、位置反馈模块及限位开关，直接接收DCS/PLC发出的4-20mA信号，简化接线，提高系统响应速度。
• ‌高调节精度‌：采用深度动态负反馈技术，阀位控制精度可达±0.5%~±1%，固有可调比达50:1，能够灵敏地响应蒸汽流量的微小变化。
• ‌智能功能‌：部分高端配置支持HART协议通讯，具备故障自诊断、行程校准及远程参数组态功能。

3.3 流体力学优化

• ‌S型流线流道‌：阀体内腔采用低流阻设计，流体通道呈S型流线，压降损失小，流通能力大，有助于减少蒸汽流动过程中的能量损耗和噪声。
• ‌单座柱塞阀芯‌：采用顶导向结构，导向面积大，抗振性能好，关闭时密封严密，适用于对泄漏量有严格要求的场合。

4. 工作原理

ZDLP-16C电动单座调节阀通过电子式执行机构将输入的电信号（4-20mA）转换为直线位移。当控制信号增大时，执行机构推杆向下（或向上，取决于作用方式）运动，带动阀芯改变开度，从而调节管道内过热蒸汽的流通截面积，实现对流量、压力或温度的连续精确控制。同时，执行机构内部的电位器或编码器实时反馈阀位信号至控制系统，形成闭环控制。

5. 典型应用场景

• ‌电厂辅机系统‌：用于除氧器水位调节、加热器蒸汽流量控制、减温减压装置等。
• ‌化工制药行业‌：反应釜夹套蒸汽加热温度控制、蒸馏塔进料蒸汽调节。
• ‌暖通空调系统‌：大型建筑群的热交换站一次网蒸汽流量调节。
• ‌轻工纺织行业‌：印染定型机、烘干设备的蒸汽压力稳定控制。

6. 选型与安装注意事项

• ‌温度匹配‌：若过热蒸汽温度高于200℃，务必确认阀盖形式是否为“散热型”或“长颈型”，并选用耐高温填料（如柔性石墨）。
• ‌压差核算‌：单座阀不平衡力较大，需核算阀前阀后最大压差是否在允许范围内，避免执行机构推力不足导致阀门无法关闭或振荡。
• ‌防气蚀与噪声‌：对于高压差蒸汽工况，建议选用多级降压阀芯或套筒结构以降低噪声和气蚀风险。
• ‌安装方向‌：执行机构应垂直向上安装，避免水平安装导致内部齿轮磨损不均；管道安装前需彻底吹扫，防止焊渣损伤密封面。
• ‌保温措施‌：阀体部分可进行保温，但执行机构及阀盖散热片区域严禁包裹保温材料，以确保电子元件正常工作及填料冷却效果。

7. 维护建议

• 定期检查填料函密封情况，发现微量泄漏可适当紧固压盖螺栓。
• 每运行2000小时或每年进行一次全面检查，包括执行机构润滑、阀芯阀座磨损情况及信号反馈精度校准。
• 保持电气接线盒干燥，防止雨水侵入导致电路板腐蚀。
