一、 产品概述

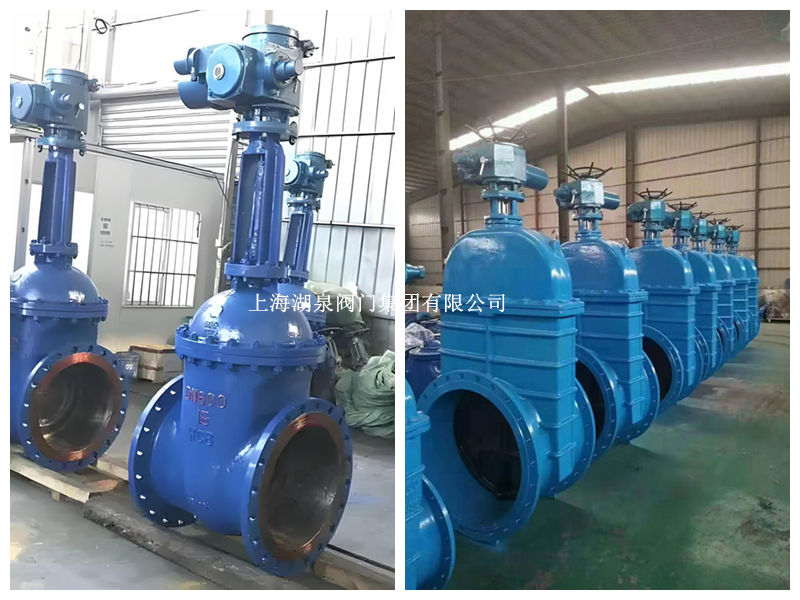

DN600电动闸阀（型号涵盖Z941H、Z945T等系列）是一种广泛应用于工业管道系统的自动化控制阀门。该阀门由高性能铸钢阀体与多回转式电动执行机构组成，采用法兰连接方式，主要用于截断或接通管路中的介质。作为中大口径（DN600）的关键流体控制设备，其设计旨在满足石油、化工、电力、冶金及水处理等行业对高压、高温及复杂介质的严苛工况需求。Z941H系列通常指代‌楔式刚性/弹性闸板硬密封电动闸阀‌，适用于高中压工况；Z945T系列则多指代‌平行式双闸板或特定结构的硬密封电动闸阀‌，两者均具备优异的密封性能与操作稳定性。

二、 主要技术参数

三、 结构特点与技术优势

1. 先进的密封结构

• ‌硬密封设计‌：密封副采用不同硬度的司太立钴基硬质合金堆焊而成，具有极高的硬度、耐磨性、耐高温性和抗擦伤性能。相比软密封阀门，其使用寿命显著延长，特别适用于含有颗粒杂质或高温蒸汽的介质。
• ‌楔式弹性闸板‌：Z941H系列采用楔式结构，闸板具有微量弹性，能自动补偿因加工误差或热变形引起的密封面吻合度偏差，确保零泄漏。
• ‌双向密封‌：介质流向不受限制，可从两侧任意方向流过，安装灵活。

2. 优化的传动与操作

• ‌推力轴承配置‌：针对DN600等大口径阀门，在中大口径型号中配置推力轴承，大幅降低启闭力矩，使操作更加轻便省力，减少电机负载。
• ‌手电动切换‌：配备手动-电动切换机构，在断电或紧急情况下可手动操作阀门，确保系统安全。
• ‌明杆结构设计‌：阀杆升降直观可见，便于现场观察阀门开度状态，且阀杆螺纹不与介质直接接触，避免腐蚀和淤积。

3. 耐腐蚀与耐用性

• ‌阀杆处理‌：阀杆经过调质及表面氮化处理，具有良好的抗腐蚀性、抗擦伤性和耐磨性，常用材质为2Cr13或1Cr17Ni2。
• ‌优质填料‌：采用柔性石墨填料，密封可靠，耐高温，摩擦系数小，操作轻便。

四、 适用范围与介质

• ‌适用行业‌：石油化工、火力发电、水力发电、冶金矿山、造纸制药、污水处理、城市供热等。
• ‌适用介质‌：
  • ‌水、蒸汽‌：适用于电厂锅炉给水、主蒸汽管道。
  • ‌油品‌：原油、成品油、导热油等。
  • ‌腐蚀性介质‌：硝酸、醋酸、尿素、含硫天然气等（需根据具体介质选择不锈钢或特殊合金材质）。
  • ‌其他‌：污水、气体等非强腐蚀性流体。

五、 安装与维护指南

1. 安装注意事项

• ‌安装位置‌：阀门应水平安装在管道上，电动装置朝上。若空间受限需侧装，必须确保电动装置的防护等级满足环境要求，并加装防雨罩。
• ‌管道清洁‌：安装前务必清除管道内的焊渣、铁锈等杂物，防止损伤密封面或卡住闸板。
• ‌法兰对中‌：确保配对法兰平行同心，螺栓均匀紧固，避免附加应力导致阀体变形或泄漏。
• ‌初始调试‌：初次通电前，建议手动将阀门开启至约50%位置，以防电机相序接反导致阀门过度关闭损坏密封面或电机过载。

2. 操作与维护

• ‌禁止节流‌：闸阀设计用于全开或全关状态，‌严禁‌用作调节阀使用，长期处于半开状态会导致密封面冲蚀和气蚀。
• ‌定期检查‌：定期检查电动执行器的电气线路、限位开关及转矩保护机构是否正常。
• ‌润滑保养‌：定期对阀杆梯形螺纹、轴承及齿轮箱加注润滑脂，保持传动部件灵活。
• ‌填料维护‌：若发现填料处有轻微泄漏，可适当压紧填料压盖；若泄漏严重，应及时更换填料。

六、 选型建议

• ‌介质名称及特性‌：是否含颗粒、粘度、腐蚀性。
• ‌工作压力与温度‌：明确最高工作温度和压力峰值。
• ‌电源电压与控制信号‌：确认现场电源规格及是否需要远程信号反馈（4-20mA）。
• ‌防爆要求‌：若用于易燃易爆环境（如煤矿、化工厂），需选择防爆型电动装置（ExdIICT4等）。
• ‌法兰标准‌：明确是国标(GB)、美标(ANSI)还是日标(JIS)，以便匹配管道法兰尺寸。
