一、 产品概述

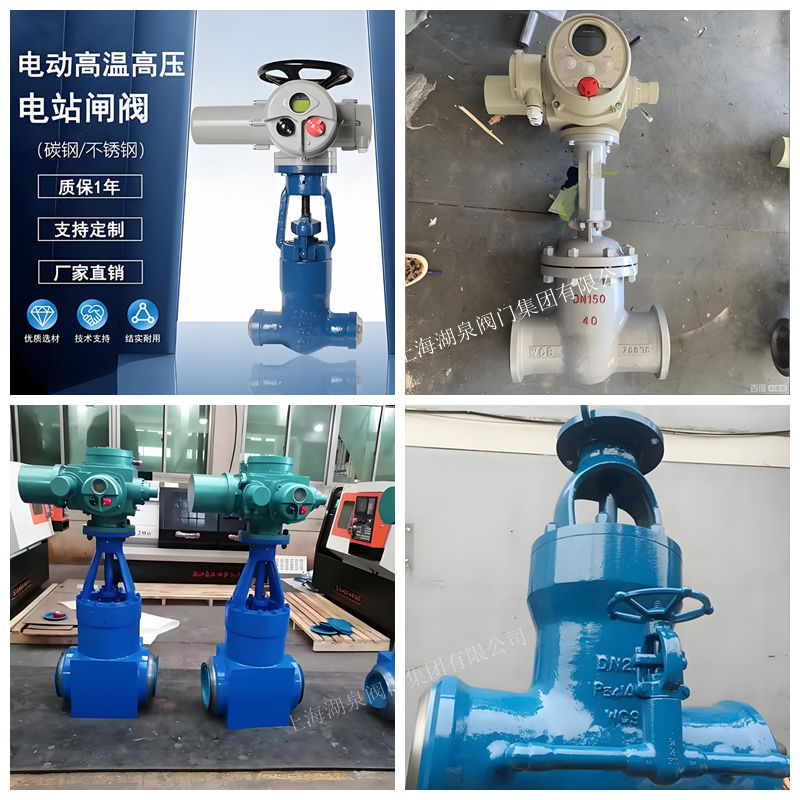

永利yl23411集团官网入口Z941H-40C-DN200 是一款专为电力、水利及石油化工等高压工况设计的高性能电动法兰闸阀。该阀门属于明杆楔式刚性单闸板结构，采用耐高温合金钢材质，公称压力为 PN4.0MPa（Class 300/150 等效），公称通径为 DN200。作为电力水利配套的核心控制元件，该产品具备优异的耐高温、耐腐蚀及耐磨损性能，适用于高温蒸汽、高压水、油品及各类腐蚀性介质的管路截断与接通控制。

二、 核心技术参数

• ‌型号规格‌：Z941H-40C
• ‌公称通径 (DN)‌：200 mm
• ‌公称压力 (PN)‌：4.0 MPa
• ‌连接形式‌：法兰连接（符合 GB/T 9113, JB/T 79 或 ANSI B16.5 标准）
• ‌驱动方式‌：电动（多回转执行机构）
• ‌阀体材质‌：优质碳钢（WCB/C型），经严格热处理，确保高强度与韧性
• ‌密封面材质‌：司太立（Stellite）钴基硬质合金堆焊，硬度高，耐冲刷
• ‌工作温度‌：-29℃ ～ 425℃（碳钢材质适用范围，特殊工况可达更高）
• ‌适用介质‌：水、蒸汽、油品、天然气及弱腐蚀性流体
• ‌防护等级‌：IP55 / IP65（可选防爆型 ExdⅡBT4）
• ‌电源电压‌：AC 380V / 50Hz（支持 AC 220V/660V 定制）

三、 产品结构与设计特点

1. 先进的密封系统

阀门密封副采用不同硬度的司太立钴基硬质合金堆焊工艺。这种金属对金属的硬密封结构，不仅具有极高的耐磨性和抗擦伤能力，还能在高温高压环境下保持长期可靠的密封性能，有效防止介质泄漏，延长使用寿命。

2. 优化的流道设计

阀体内腔采用流线型设计，通道流畅，流阻系数极小。在全开状态下，闸板提升高度等于通径，流体直通无阻，显著降低压力损失，提高输送效率，特别适合大流量电力水利管网使用。

3. 高强度的阀杆处理

阀杆选用优质合金钢，经过调质处理及表面氮化处理。这一工艺大幅提升了阀杆的表面硬度、抗腐蚀性及耐磨性，确保在频繁启闭和恶劣工况下，阀杆不易变形或锈蚀，操作轻便灵活。

4. 楔式弹性闸板结构

采用楔式弹性闸板设计，能够自动补偿因温度变化或管道应力引起的微小变形，保证密封面的紧密贴合。中大口径型号（如 DN200）配备推力轴承，有效降低启闭力矩，减少电机负荷，实现轻松自如的操作。

5. 智能电动执行机构

配套高性能多回转电动执行器，具备转矩保护、行程控制、手电动切换等功能。支持远程 PLC 控制及 4-20mA 信号反馈，可实现精确的开度调节与状态监控。具备相序自动校正功能，防止因接线错误导致设备损坏。

四、 应用领域

• ‌火力发电厂‌：主蒸汽管道、给水系统、凝结水系统的截断控制。
• ‌水利水电工程‌：水电站引水管道、泵站出水口的高压水流控制。
• ‌石油化工‌：高温高压油品、天然气管道的安全切断。
• ‌冶金与造纸‌：高温蒸汽及腐蚀性介质的流程控制。
• ‌城市供热与建筑‌：大型集中供热管网的主干管控制。

五、 安装与维护建议

• ‌安装方向‌：阀门在管道中一般建议水平安装，以确保电动装置处于最佳工作状态并利于散热。
• ‌调试注意‌：初次安装调试时，务必手动将阀门开启至约一半位置，再接通电源，以防电机相序接反造成机械损伤。
• ‌定期检查‌：定期检查电动执行器的电气线路、限位开关及机械传动部件；定期对阀杆螺纹及轴承部位进行润滑保养。
• ‌环境要求‌：确保安装环境无强腐蚀性气体，相对湿度不超过 90%，环境温度在 -20℃～+60℃ 之间。
