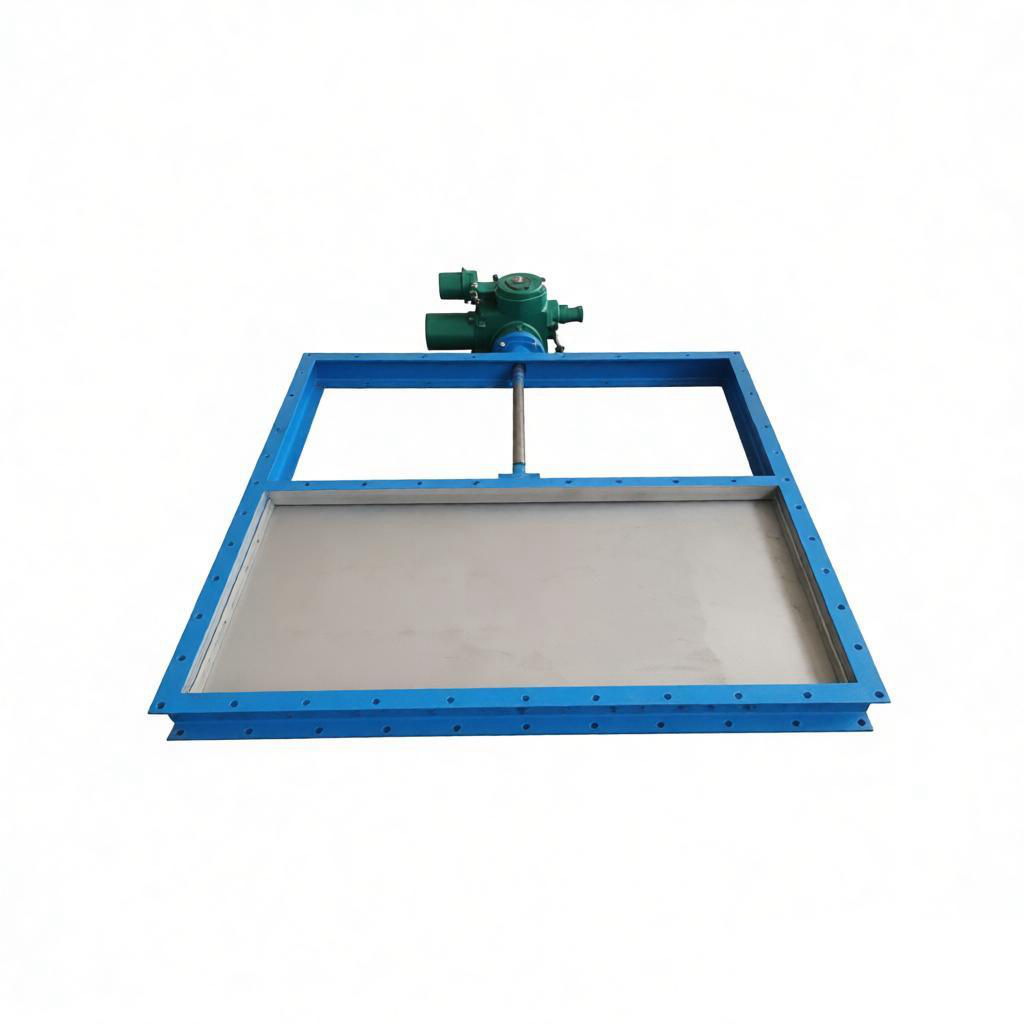

产品名称：500*500电动方形闸板阀碳钢材质库底卸料螺旋闸门带手动轮[ 2026-07-23 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

更多点击：电动闸板阀

一、产品概述
‌本产品为一款专为粉体、颗粒及小块物料输送系统设计的500×500mm方形电动螺旋闸板阀。主体采用优质碳钢材质制造，具备高强度与良好的耐磨性，特别适用于建材、冶金、矿山、电力、化工及粮食等行业的库底卸料环节。该设备集电动远程自动控制与手动应急操作于一体，旨在实现物料流量的精准调节或快速切断，确保生产流程的连续性与安全性。
二、核心结构与工作原理
- ‌驱动机制‌：采用“电动为主，手动为辅”的双驱动设计。正常工况下，通过电动装置驱动丝杆旋转，带动螺母及闸板沿水平方向往复运动，实现阀门的启闭；在断电或检修状态下，可通过附带的手动轮进行人工操作，保障系统的应急处理能力。
- ‌主体结构‌：由框架、闸板、丝杆、螺母及驱动机构组成。阀体通径设计无凹槽，具备全通径流通特性，有效避免介质卡阻与堵塞。
- ‌密封性能‌：闸板与阀座贴合严密，关闭过程中可刮除密封面上的尘粒，具有良好的自清洁能力，防止粉尘外泄。
三、主要技术特点
- ‌材质坚固耐用‌：阀体及闸板均采用碳钢（如Q235-A）焊接结构，强度高，经防腐蚀工艺处理，适应恶劣工业环境，使用寿命长。
- ‌操作灵活便捷‌：结构简单紧凑，重量轻，安装不受角度限制（可水平或垂直安装）。电动控制支持远程操作及PLC智能控制，手动轮设计确保了操作的可靠性。
- ‌流通性能优越‌：500×500mm的大通径设计，流体阻力小，适用于干燥粉体、晶体料及粒径小于50mm的块状物料，无卡阻现象，切断迅速。
- ‌维护简便‌：传动部位采用无尘润滑设计，减少粉尘对传动部件的侵蚀。定期加注润滑液即可保持良好运行状态，维护成本低。
四、应用场景
广泛应用于水泥库底、矿粉仓、粮仓等设施的进出口及送料口。特别适合作为卸料装置的前端控制设备，用于调节物料流量或在紧急情况下迅速切断物料输送，是现代化散料处理系统中不可或缺的关键控制元件。

类别	A×A	B×B	C×C	L	H	n-d	重量
单向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	1400	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
双向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
说明	LMD-单向	I-手轮	距地面小于1.7米用手轮,大于1.7米用链轮链条节数M=0.105X-113(X是丝杆中心离地面度度
