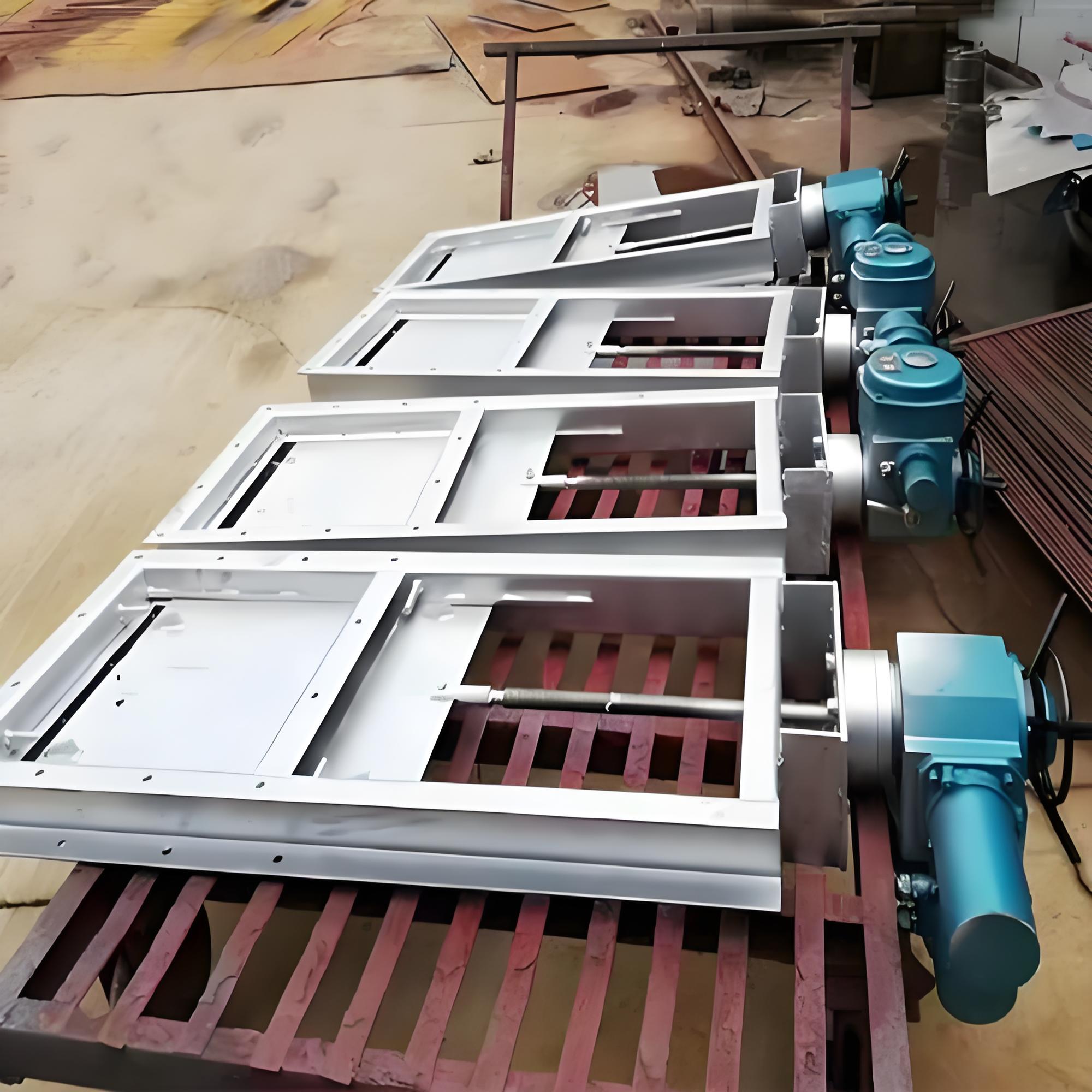

1. 产品概述

电动插板阀 300×300 是一种专为粉体、颗粒及小块物料输送系统设计的切断与流量控制设备。该型号阀门采用方形通径设计（300mm×300mm），具备‌电动驱动为主、手动操作为辅‌的双重功能，确保在断电或紧急情况下仍能通过手轮进行启闭操作。其结构紧凑、密封可靠，广泛应用于冶金、矿山、建材、化工、粮食及环保除尘等行业，是料仓卸料口及管道系统中理想的隔断与控制装置。

2. 主要技术参数

• ‌公称通径‌：300mm × 300mm
• ‌连接法兰尺寸‌：约 356mm × 356mm（安装孔距约 396mm × 396mm，具体依标准GB/T9113或JB/T79而定）
• ‌适用介质‌：无粘度固体、粉料、晶粒料、小于Φ10mm的颗粒料（如水泥浆、矿砂、煤粉、谷物、塑料颗粒等）
• ‌工作温度‌：-10℃ ~ +200℃（常规型）；部分耐高温型号可达 600℃
• ‌主体材料‌：碳钢（Q235A/WCB）、不锈钢（304/316/316L）可选
• ‌密封形式‌：硬密封（金属对金属，耐磨损）或软密封（橡胶/四氟，密封性更好）
• ‌驱动电压‌：AC220V / DC24V（根据配置可选）
• ‌防护等级‌：通常具备防尘防水功能，适应恶劣工业环境

3. 结构与工作原理

• ‌结构组成‌：主要由框架、闸板、丝杆、螺母、电动执行机构及手动切换装置构成。
• ‌工作原理‌：
  • ‌电动模式‌：通过电动执行器带动丝杆旋转，使闸板沿水平或垂直方向往复运动，实现阀门的快速启闭。
  • ‌手动模式‌：当电源故障或需微调时，可切换至手动模式，转动手轮带动丝杆螺母，精确控制闸板位置。
• ‌流道设计‌：阀体通径无凹槽，具有全通径流通特性，介质流动阻力小，不易发生卡阻或堵塞现象。

4. 核心特点

• ‌双驱保障，安全可靠‌：集成电动与手动功能，既满足自动化控制需求，又保留了人工应急操作能力，提高系统安全性。
• ‌防磨损与自动补偿‌：密封阀座常采用活动结构设计，具备防磨损和间隙自动补偿功能，延长使用寿命，保持长期密封性能。
• ‌操作灵活，无卡阻‌：闸板运动平稳，切断迅速，特别适用于易结拱或流动性较差的粉体物料。
• ‌安装便捷‌：法兰连接方式，安装不受角度限制（可水平或垂直安装），占用空间小，便于维护拆卸。
• ‌调节功能‌：虽主要用于全开全关，但可通过控制开度大小，在一定程度上调节物料流量。

5. 应用领域

• ‌电力行业‌：电厂选煤、排渣系统、灰斗卸料。
• ‌建材化工‌：水泥厂生料/熟料输送、化工原料粉末控制。
• ‌冶金矿山‌：矿砂、尾矿、炉渣的输送与隔断。
• ‌粮食食品‌：谷物、面粉、饲料的仓储出料控制。
• ‌环保工程‌：城市污水处理沉淀池排泥、除尘设备灰斗卸灰。

6. 安装与维护注意事项

• ‌安装前检查‌：清除阀门腔内及密封面的污物、砂粒，确保密封面清洁。
• ‌方向确认‌：安装时需核对介质流向与阀门标识一致，预留足够的驱动装置操作空间。
• ‌定期维护‌：定期检查传动部位（丝杆、螺母），加注润滑油以保证启闭灵活；检查填料压紧程度，确保密封性且不影响闸板运动。
• ‌电气接线‌：电动部分接线须严格按照电路图进行，确保接地良好，防止短路或漏电。
