一、 产品概述‌

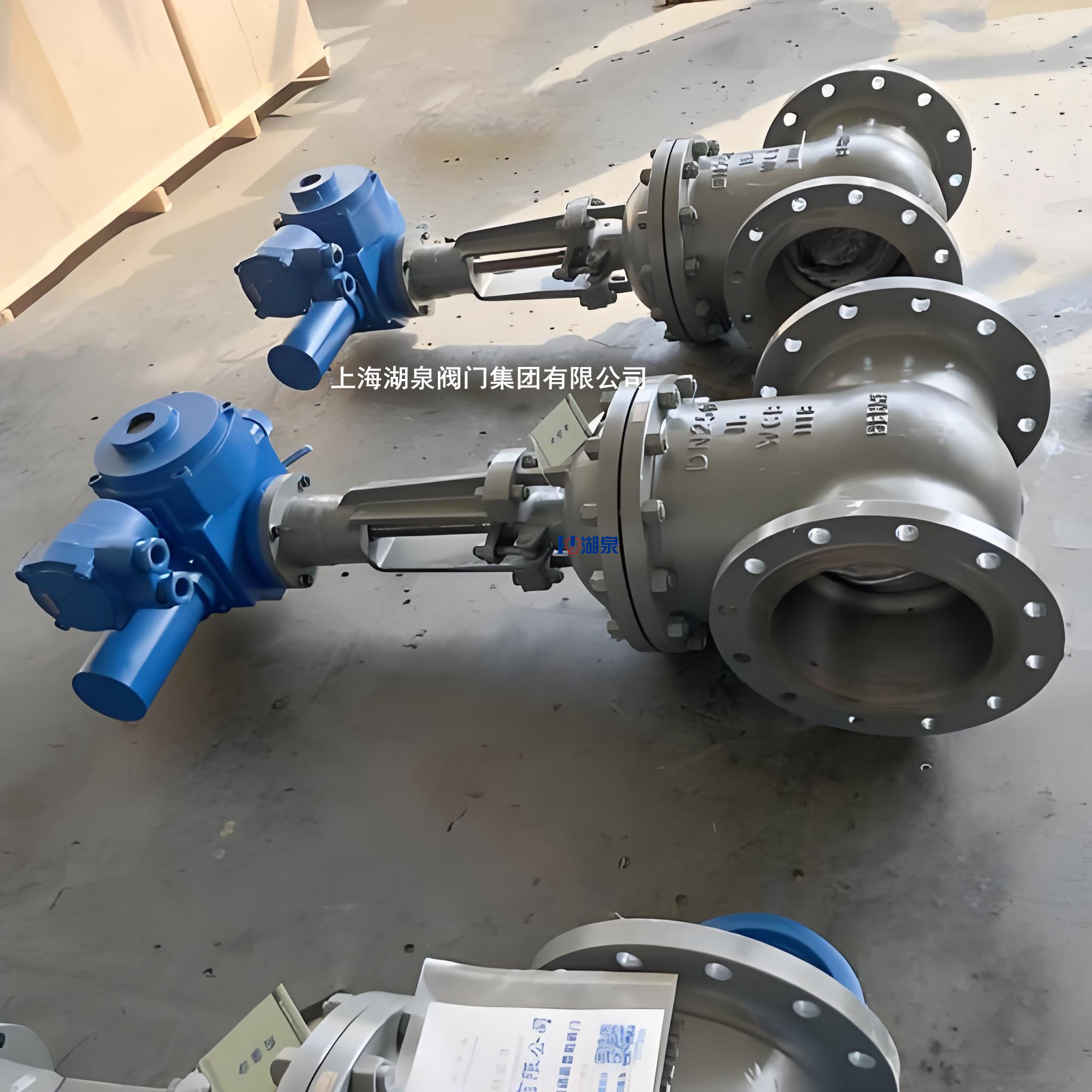

永利yl23411集团官网入口Z941H-16C 是一款专为工业自动化管路系统设计的电动楔式闸阀。该型号中，“Z”代表闸阀，“9”代表电动驱动，“4”代表法兰连接，“1”代表明杆楔式单闸板结构，“H”代表密封面材质为合金钢（硬密封），“16”代表公称压力为 PN1.6MPa (16公斤)，“C”代表阀体材质为碳钢 (WCB)。DN50 规格适用于中等流量的管道截断控制，该产品广泛应用于石油、化工、电力、冶金及水处理等行业，用于接通或截断管路中的水、蒸汽、油品等非腐蚀性或弱腐蚀性介质。

二、 核心技术参数‌

• ‌公称通径：‌ DN50
• ‌公称压力：‌ PN1.6 MPa (16 Bar)
• ‌阀体材质：‌ WCB 铸钢
• ‌密封形式：‌ 硬密封 (堆焊硬质合金/司太立合金)，耐磨耐高温
• ‌适用介质：‌ 水、蒸汽、油品
• ‌工作温度：‌ -29℃ ~ 425℃ (取决于具体密封配对材料)
• ‌连接方式：‌ 法兰连接 (符合 GB/T 9113 或 JB/T 79 标准)
• ‌驱动方式：‌ 电动执行器 (可选开关型或智能调节型，支持 AC380V/220V 等电压)
• ‌制造标准：‌ GB/T 12234 (设计制造), GB/T 12221 (结构长度), GB/T 13927 (试验检验)

三、 产品结构特点‌

• ‌流体阻力小：‌ 采用直通式流道设计，介质流向不受限制，全开状态下流阻系数极低，不产生扰流和压力降。
• ‌密封可靠耐用：‌ 密封面采用不锈钢或硬质合金堆焊工艺，经过精密研磨，硬度高、耐磨损、抗擦伤性能好，确保长期使用的密封性。
• ‌操作轻便灵活：‌ 阀杆经过调质及表面氮化处理，具有良好的抗腐蚀性和耐磨性；配合柔性石墨填料，密封效果好且摩擦阻力小，启闭力矩低。
• ‌结构刚性强：‌ 阀体采用优质铸钢整体铸造，结构紧凑，刚性好，能承受较高的管道应力。
• ‌双向密封设计：‌ 部分型号支持双向承压，安装方向不受限制，便于现场施工与维护。

四、 电动执行机构优势‌

• ‌远程控制：‌ 可通过电气控制系统实现远距离集中控制或 PLC 自动化控制。
• ‌智能反馈 (可选)：‌ 智能型电装可提供 4-20mA 电流信号反馈阀位状态，支持开度调节功能。
• ‌安全防护：‌ 具备过载保护、缺相保护及转矩控制功能，防止电机烧毁；部分型号配备手动切换机构，断电时可手动操作，确保紧急工况下的安全性。
• ‌防护等级：‌ 通常达到 IP55 或 IP65，适应户外及潮湿环境。

五、 应用领域‌

• ‌石油化工：‌ 原油输送、成品油管线、化工原料管道。
• ‌电力行业：‌ 火力发电厂的水、蒸汽管路系统。
• ‌市政建设：‌ 自来水供水管网、污水处理排放系统。
• ‌其他工业：‌ 冶金、造纸、轻工等行业的流体截断控制。

六、 安装与维护注意事项‌

• 安装前需清除阀腔内杂物，检查法兰密封面是否完好。
• 阀门可安装在管道的任意位置，但建议执行器向上安装以便于维护。
• 定期向阀杆螺母及填料处加注润滑脂，保持操作灵活。
• 长期存放时，应处于关闭状态，并定期检查防锈情况。
