1. 产品概述

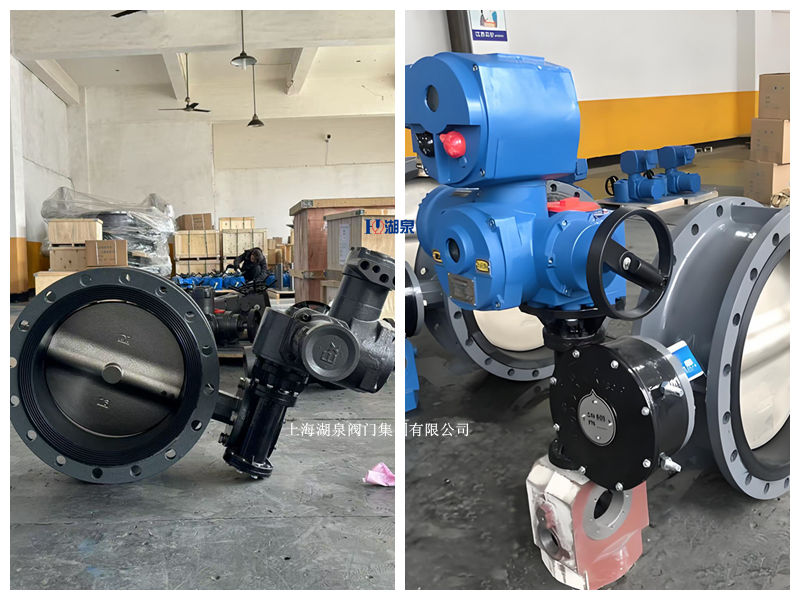

永利yl23411集团官网入口矿用隔爆型电动蝶阀是专为煤矿井下、瓦斯抽采站、通风排水系统及地面易燃易爆场所设计的关键流体控制设备。该阀门将高性能蝶阀阀体与防爆型电动执行机构一体化集成，具备“煤安”（MA）认证及防爆合格证。其核心功能是在含有甲烷、煤尘等爆炸性混合气体的危险环境中，安全、可靠地实现管道介质的远程启闭、流量调节及自动化控制，有效防止因电气火花引发的安全事故。

2. 规格型号与适用范围

本产品覆盖多种通径规格，满足不同管路流量需求：

• ‌小口径系列‌：DN50、DN150、DN200、DN250
  • 应用场景：适用于支管控制、仪表管路、小型排水系统及精细流量调节环节。
• ‌大口径系列‌：DN600、DN700
  • 应用场景：适用于主通风巷道、大型瓦斯抽采主管道、矿井总排水系统等大流量介质输送环节。

3. 核心技术特点

3.1 防爆安全性能

• ‌隔爆结构‌：执行器外壳采用高强度铝合金或铸钢压铸而成，符合GB3836.1/2标准。内部可能产生火花的部件完全封闭在隔爆腔内，即使内部发生爆炸，外壳也能承受压力并冷却火焰，防止引燃外部爆炸性环境。
• ‌防爆等级‌：通常具备Ex d I Mb（煤矿井下用）或Ex d II BT4（工厂用）等级，适应I类（煤矿瓦斯）及II类（气体/粉尘）危险场所。

3.2 密封与阀体设计

• ‌三偏心密封结构‌：蝶板与阀座采用三偏心设计，实现无摩擦启闭，显著延长使用寿命。密封面越关越紧，达到双向零泄漏标准。
• ‌材质选择灵活‌：
  • ‌阀体‌：可选球墨铸铁、WCB铸钢、不锈钢等，适应不同压力等级。
  • ‌密封件‌：常温工况选用EPDM、NBR等软密封，耐腐蚀、弹性好；高温或磨损工况选用金属硬密封或F46衬里，耐温可达-40℃至+425℃（不锈钢可达650℃）。

3.3 智能电动执行机构

• ‌多电压支持‌：支持AC 380V、660V（煤矿常用）、1140V及DC 24V等多种电源输入，适配矿井供电系统。
• ‌精准控制‌：接收4-20mA、1-5V等模拟信号或开关量信号，分辨率高于1/200，死区可调（0.4-1.2%），实现高精度流量调节。
• ‌多重保护‌：内置过热保护、过载保护、缺相保护及双重限位开关，具备故障自诊断功能，可设定故障状态下的阀位保持或全开/全关。
• ‌防护等级‌：IP55/IP67，防尘防水，适应井下潮湿、多尘环境。

4. 主要技术参数

5. 应用领域

• ‌煤矿行业‌：井下瓦斯抽放管道、通风系统、除尘管道、注浆管路、排水系统。
• ‌化工石油‌：天然气输送、沼气工程、石油化工流程中的腐蚀性或易燃介质控制。
• ‌电力冶金‌：电厂脱硫脱硝系统、高炉煤气回收系统。

6. 安装与维护注意事项

• ‌安装前检查‌：核对阀门铭牌参数（压力、温度、介质）是否与工况相符；清除阀体内杂物，确保密封面无损伤。
• ‌法兰配套‌：DN200及以上口径的对夹式蝶阀建议配备专用法兰，以确保受力均匀，防止泄漏。
• ‌电气接线‌：严格按照防爆要求引入电缆，使用防爆挠性管连接，确保接地良好，严禁带电开盖。
• ‌定期维护‌：定期检查密封面磨损情况及执行器润滑状态，虽然为免维护设计，但在恶劣工况下建议每半年进行一次功能性测试。
