1. 产品概述

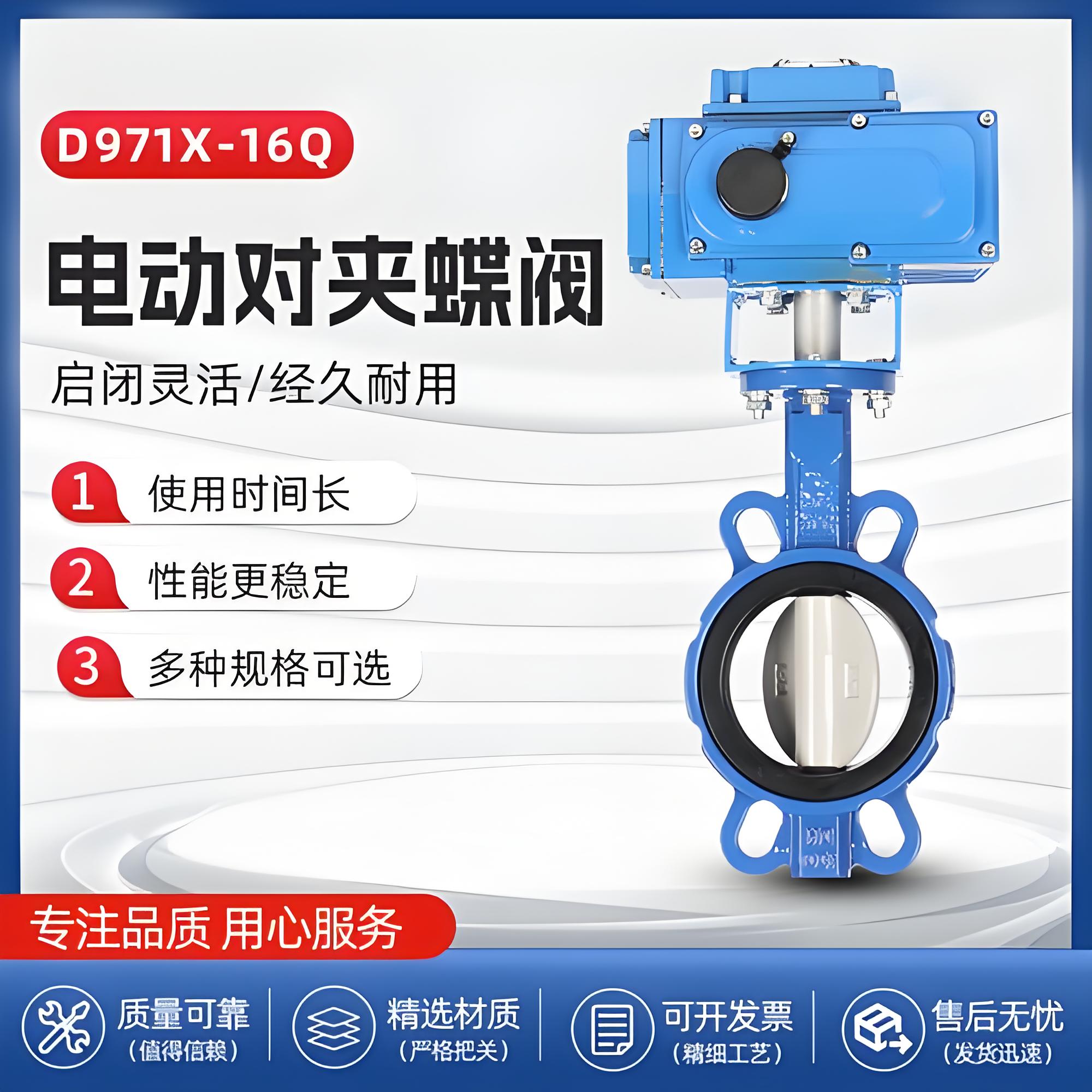

上海永利yl23411集团官网入口阀门 集团有限公司D971X-16Q DN200 是一款高性能的电动对夹式软密封蝶阀，专为工业自动化流体控制系统设计。该阀门采用一体化结构设计，集机械传动与电气控制于一体，通过接收外部控制信号（如4-20mA）实现阀板角度的精确调节，从而对管道内的介质流量、压力进行连续、精准的控制。

型号含义解析：

• ‌D‌：蝶阀
• ‌9‌：电动驱动
• ‌7‌：对夹式连接
• ‌1‌：中线型结构
• ‌X‌：橡胶软密封
• ‌16‌：公称压力 PN16 (1.6MPa)
• ‌Q‌：阀体材质为球墨铸铁
• ‌DN200‌：公称通径 200mm

2. 主要技术参数

3. 结构特点与优势

• ‌高精度调节能力‌：配备智能电动执行器，支持比例积分调节，可将蝶板精确控制在0°至90°之间的任意角度，流量特性可选直线型或等百分比型，满足复杂工况下的精细控制需求。
• ‌优质材质组合‌：
  • ‌球墨铸铁阀体‌：相比灰铸铁具有更高的强度和韧性，能承受较高的管道应力，同时成本低于铸钢，性价比高。
  • ‌304不锈钢阀板‌：耐腐蚀性强，表面光滑，不易结垢，确保长期运行中的密封可靠性和流通效率。
• ‌双向密封零泄漏‌：采用双偏心或中线软密封结构，密封副间无摩擦，磨损小，寿命长，可实现双向密封，安装方向不受限制。
• ‌体积小、重量轻‌：对夹式设计使得阀门结构紧凑，占用安装空间小，便于在狭窄管道系统中安装和维护。
• ‌智能化保护功能‌：电动执行器内置过热、过载保护模块，具备阀位反馈信号（4-20mA或开关量），可与PLC、DCS等上位控制系统无缝集成，实现远程监控和无人值守操作。

4. 应用领域

• ‌水处理行业‌：自来水厂、污水处理厂的加药系统、过滤反冲洗控制、泵站出水调节。
• ‌暖通空调 (HVAC)‌：中央空调冷热水系统的温度平衡调节、冷却塔循环水控制。
• ‌工业过程控制‌：化工、制药、食品饮料行业的配料混合流程、管道介质流量稳定控制。
• ‌能源与电力‌：电厂冷却水系统、锅炉补给水调节、供热管网平衡。
• ‌其他领域‌：造纸、轻工、冶金、船舶等行业的流体输送与控制。

5. 选型与安装注意事项

• ‌介质兼容性‌：虽然304阀板和球墨铸铁阀体适用于大多数常见介质，但对于强酸、强碱或高温蒸汽工况，建议升级为316L阀板或硬密封结构，并确认橡胶密封圈的耐温耐腐蚀等级。
• ‌执行器扭矩匹配‌：DN200口径阀门在高压差下启闭扭矩较大，选型时需确保电动执行器的输出扭矩留有足够的安全余量（通常建议为最大轴扭矩的1.3-1.5倍）。
• ‌安装方向‌：建议水平安装，若垂直安装需考虑介质流向对阀板的影响，并确保执行器上方无重物压迫。
• ‌电源与信号匹配‌：订货时需明确现场电源电压及控制系统的信号类型，确保电气接口一致。
