一、 产品概述

二、 核心技术参数

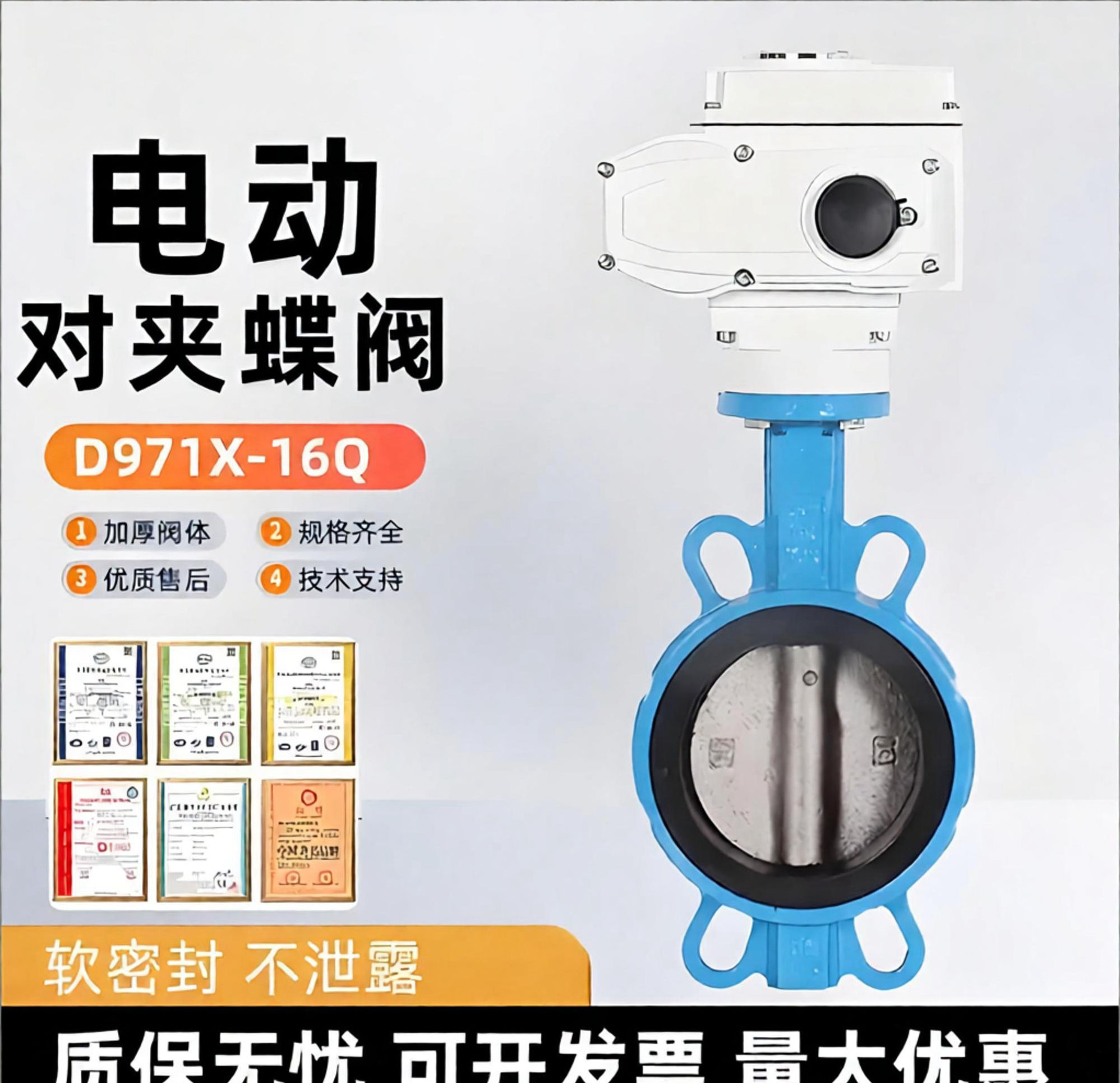

• ‌型号规格‌：D971X-16 DN80
• ‌驱动方式‌：电动（角行程回转90°）
• ‌电源电压‌：AC 220V（单相电，接线简便）
• ‌公称通径‌：DN80 mm
• ‌公称压力‌：1.6 MPa (PN16)
• ‌连接形式‌：对夹式（符合GB/T 9113、GB/T 17241.6标准）
• ‌密封形式‌：软密封（阀座密封圈通常采用丁腈橡胶NBR或乙丙橡胶EPDM，蝶板材质多为球墨铸铁镀镍或不锈钢）
• ‌适用介质‌：水、空气、天然气、油品及弱腐蚀性流体
• ‌适用温度‌：
  • 丁腈橡胶(NBR)：-20℃ ～ +80/90℃
  • 乙丙橡胶(EPDM)：-40℃ ～ +120/130℃
• ‌防护等级‌：IP65 / IP67（视具体执行器品牌而定，具备防水防尘能力）
• ‌控制类型‌：开关型（两位式）或调节型（可选配4-20mA信号输入）

三、 产品主要特点

• ‌结构紧凑，节省空间‌：采用对夹式连接，结构长度短，重量轻，特别适合安装在管道密集或空间受限的场合。
• ‌操作轻便，启闭迅速‌：电动执行器驱动蝶板旋转90°即可完成全开或全关，操作扭矩小，动作平稳，全行程时间通常在15-60秒之间可调。
• ‌密封性能优异‌：采用中线型或双偏心结构设计，配合高性能橡胶密封圈，实现双向密封，泄漏率低，符合GB/T 13927标准。
• ‌智能保护功能‌：配套电动执行器内置过热保护、过载保护及双重限位（机械限位+电气限位），确保阀门运行安全可靠，防止电机烧毁。
• ‌维护方便‌：阀座密封圈可更换，延长了阀门整体使用寿命；结构简单，拆装维修无需特殊工具。
• ‌通用性强‌：AC220V电源取电方便，无需额外配置变压器或三相电源，适用于大多数工业及民用控制场景。

四、 应用领域

• ‌给排水系统‌：自来水厂、污水处理厂、楼宇供水管网。
• ‌工业过程控制‌：石油化工、电力、冶金、造纸、食品加工等行业的气体、液体管道控制。
• ‌暖通空调‌：中央空调冷热水系统、通风系统。

五、 订货与安装注意事项

• ‌确认工况‌：订货时请明确介质类型、工作温度及压力，以便选择合适的密封材料（如高温选氟橡胶，普通水温选丁腈或乙丙橡胶）。
• ‌电气接线‌：务必按照执行器接线图正确连接AC220V电源及控制信号线，注意接地保护。
• ‌安装方向‌：虽然对夹蝶阀理论上可任意角度安装，但建议水平安装执行器，以避免雨水积聚或受力不均；若垂直安装，需考虑执行器重量对管道的附加载荷。
• ‌手动优先‌：在通电调试前，建议先使用手动手柄进行启闭测试，确保阀板无卡阻现象后再通电运行。

六、 现货优势

本产品常备库存，发货速度快，可缩短项目工期。提供完整的产品合格证、使用说明书及质保服务，支持技术指导与售后咨询。
