产品名称：XD371X-10 DN125对夹式信号蝶阀（消防专用带反馈开关）[ 2026-08-21 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片

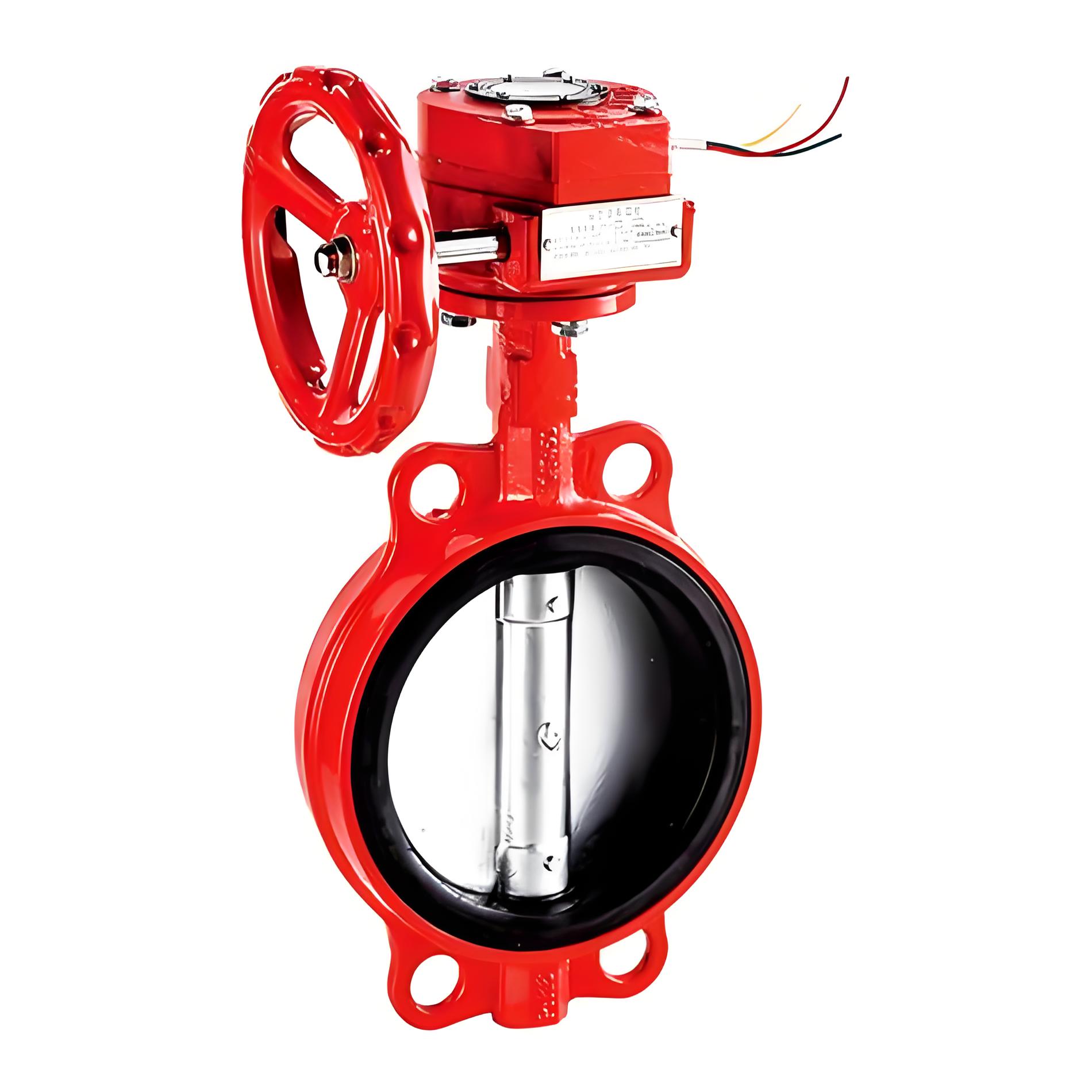

永利yl23411集团官网入口XD371X-10 DN125 对夹式信号蝶阀是消防自动喷水灭火系统专用控制阀，核心功能为常开状态下误关报警（关闭至全开度约 25% 时触发电信号反馈至消防控制中心），防止水源被误切断。
关键参数（DN125 规格）
- 公称压力：PN10（1.0 MPa）；密封试验 1.1×PN，强度试验 1.5×PN
- 适用温度：-20℃～80℃（部分厂家标称≤65℃，以产品铭牌为准）
- 适用介质：水、泡沫混合液等消防介质
- 连接方式：对夹式（双头螺栓夹装于两法兰间），结构长度短（L≈56 mm）
- 驱动方式：蜗轮蜗杆传动（手动操作），90°旋转启闭
- 信号输出：微动开关干接点信号（常用 DC24V 或 12V 供电，含常开/常闭触点）
-
材质配置：
- 阀体：灰铸铁/球墨铸铁
- 蝶板：球墨铸铁喷塑或不锈钢
- 阀杆：SUS410/SUS316 不锈钢
- 阀座/密封：NBR（丁腈橡胶）或 EPDM
DN125 典型外形尺寸（单位：mm）
参数 数值 结构长度 L 56 法兰外径 D 250 螺栓孔中心距 K 210 螺栓规格 8-Φ18 总高 H（含信号箱） ≈380–490（依厂家设计略有差异） 消防合规要点
- 符合 GB 5135.6《自动喷水灭火系统 第 6 部分：通用阀门》 强制标准；
- 属于CCC 消防产品认证范围，需查验消防产品身份标识；
- 安装位置推荐：湿式报警阀前、水流指示器供水侧等需状态监控的常开管段；
- 调试要求：校准开/关向凸轮触发点，确保误关 25% 时可靠报警；试压时阀板必须全开。
注：不同厂家尺寸与信号电压可能存在细微差异，采购前建议索取样品并核对图纸；该阀不可用于管线末端拆卸段（对夹式无自支撑能力）。
