1. 产品概述

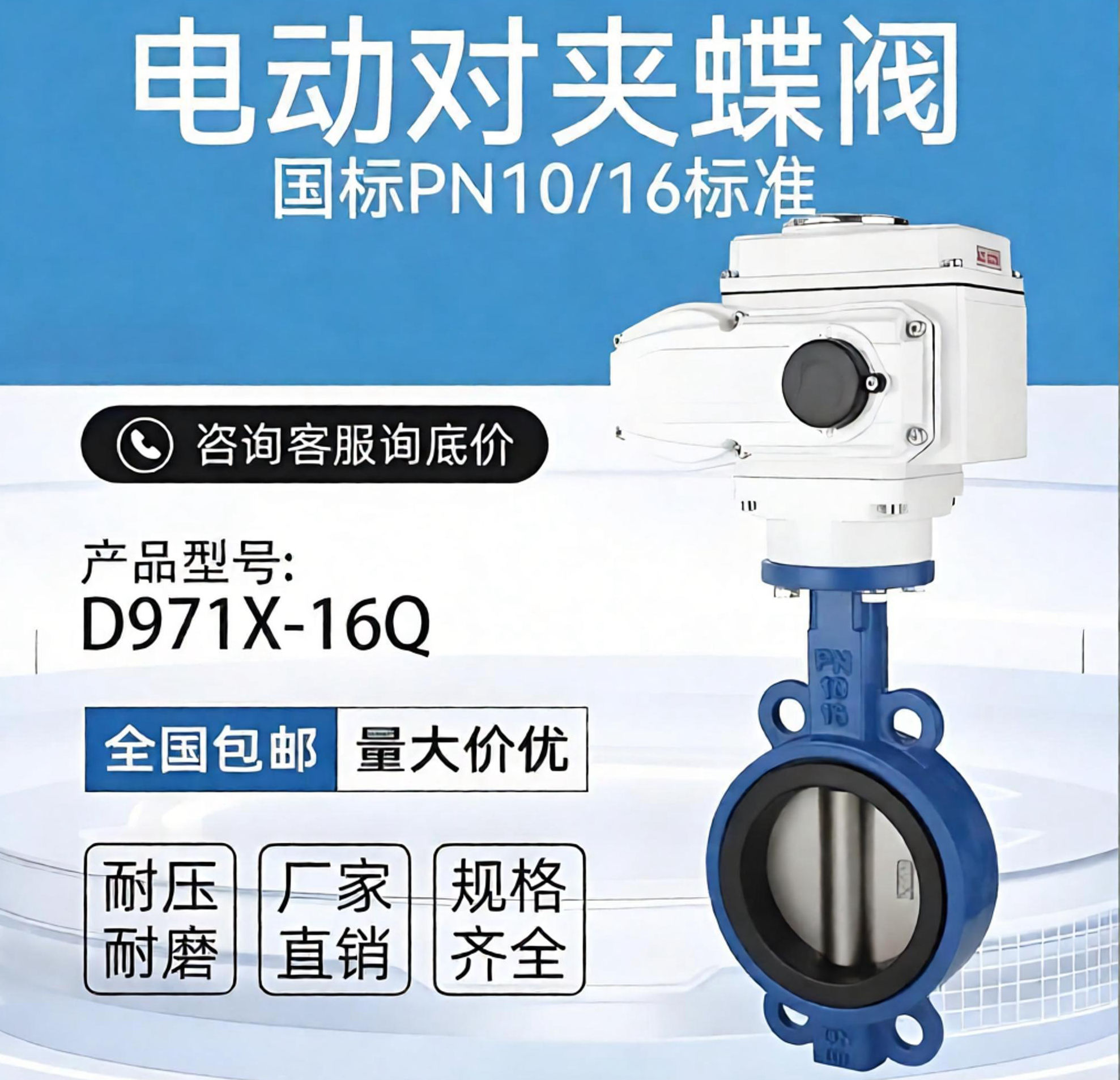

永利yl23411集团官网入口D971X-16Q DN100 是一款集机械结构与电气控制于一体的自动化流体控制阀门。该型号采用‌对夹式连接‌，阀体材质为‌球墨铸铁（Q）‌，公称压力为 ‌1.6MPa（16公斤）‌，公称通径为 ‌DN100‌。其核心驱动装置为 AC220V 电动执行器，具备“送电打开、断电自动关闭”的功能特性（通常通过执行器内部的弹簧复位或电容储能模块实现故障安全保护），适用于需要高可靠性自动切断的工业管道系统。

2. 型号含义解析

• ‌D‌：蝶阀 (Butterfly Valve)
• ‌9‌：电动驱动 (Electric Drive)
• ‌7‌：对夹式连接 (Wafer Type)
• ‌1‌：中线结构 (Center Line)
• ‌X‌：橡胶软密封 (Rubber Soft Seal)
• ‌16‌：公称压力 PN1.6 (1.6 MPa)
• ‌Q‌：阀体材质为球墨铸铁 (QT450-10)
• ‌DN100‌：公称通径 100mm

3. 主要技术参数

4. 功能特点与优势

4.1 故障安全保护 (Fail-Safe)

针对用户特定的“送电打开、断电自动关闭”需求，该阀门配备专用电动执行机构。在正常供电时，电机驱动蝶板旋转至全开位置；当发生突发断电或电路故障时，执行器内部机制（如弹簧复位或超级电容）立即动作，强制阀门回到全关状态，有效防止介质倒流或泄漏，保障系统安全。

4.2 结构紧凑，安装便捷

• ‌对夹式设计‌：体积小、重量轻，便于在狭窄空间安装。
• ‌双向密封‌：采用中线软密封结构，密封性能可靠，安装时无需考虑介质流向。
• ‌流阻小‌：全开时蝶板厚度对介质流动影响极小，节能效果显著。

4.3 智能控制与保护

• ‌集成控制模块‌：内置过热、过载、缺相保护功能，延长电机寿命。
• ‌限位精准‌：具备机械和电子双重限位，确保开关角度准确（0°~90°）。
• ‌手动优先‌：配备手轮机构，在断电或调试情况下可进行手动操作。

5. 应用领域

• ‌水处理行业‌：自来水厂、污水处理厂的进水/出水控制，特别是需要防止停泵后水锤或倒流的工况。
• ‌暖通空调 (HVAC)‌：中央空调冷却水循环系统，断电时自动关闭以维持系统压力平衡。
• ‌消防系统‌：作为消防管道的自动控制阀，确保紧急状态下阀门处于预设安全位置。
• ‌工业过程控制‌：化工、制药、食品饮料行业中对安全性要求较高的流体截断环节。

6. 安装与维护注意事项

• ‌安装方向‌：虽然对夹蝶阀支持双向密封，但建议根据管道设计流向安装，并预留足够的操作空间以便维修。
• ‌电气接线‌：务必确认电源电压为 AC220V，并按照执行器接线图正确连接“开”、“关”及“公共端”。对于断电关闭功能，需确认执行器是否已预置复位弹簧或储能单元，并在调试阶段测试断电响应时间。
• ‌定期维护‌：定期检查密封圈老化情况，每半年进行一次全行程开关测试，确保断电保护功能正常有效。
• ‌清洁管道‌：安装前需清除管道内的焊渣、石块等杂物，以免损伤软密封面。

注：具体电气参数及复位时间可能因执行器品牌（如霍尼韦尔、欧姆、国产优质品牌等）不同而略有差异，选型时请与供应商确认执行器的具体复位扭矩及响应速度。
