1. 产品概述

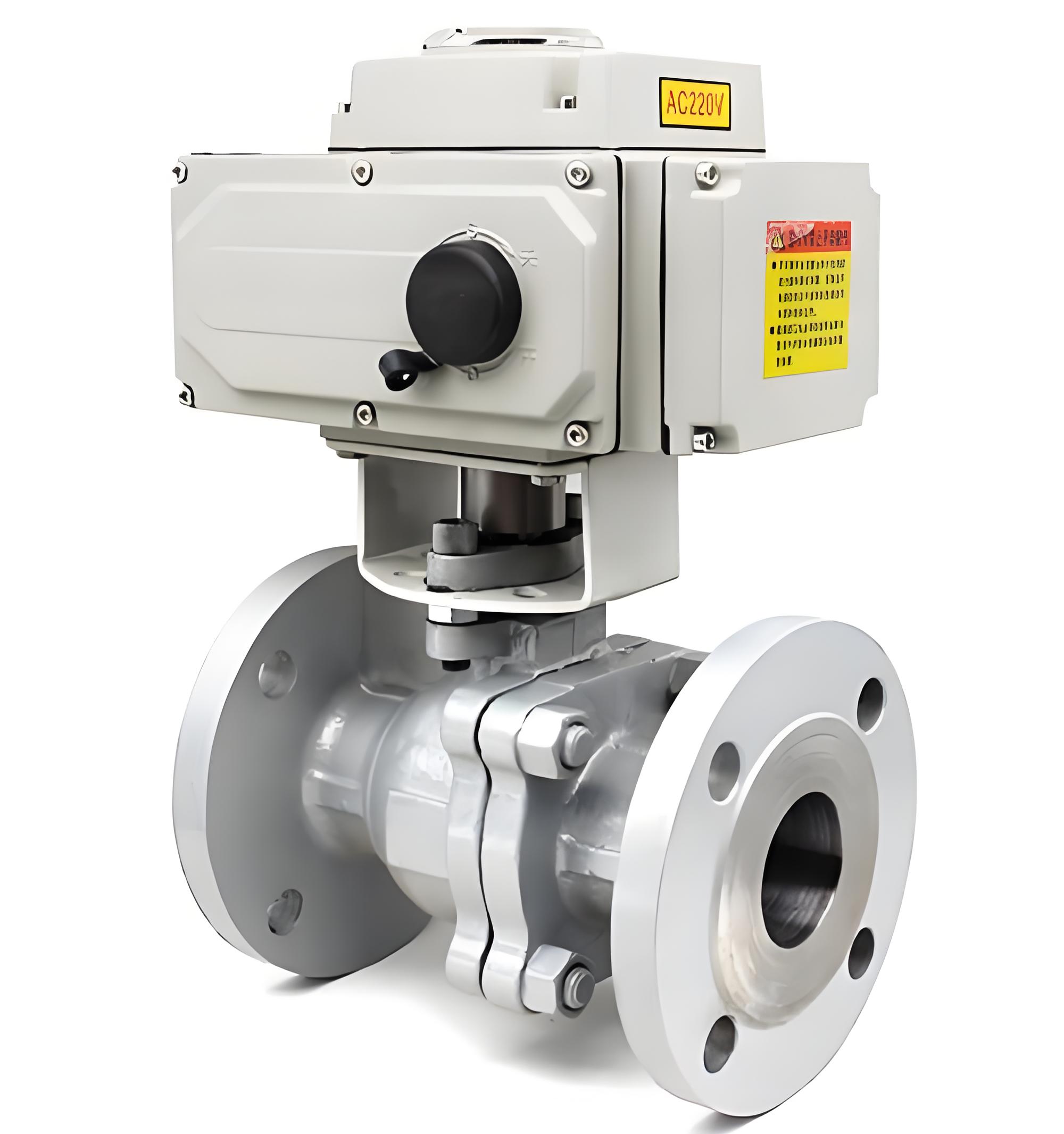

永利yl23411集团官网入口Q941F-40C 是一款高性能的电动驱动、法兰连接、铸钢材质的软密封球阀。该型号专为中高压工况设计，公称压力为 4.0MPa（PN40），公称通径为 DN80。它由智能电动执行机构与浮动式球阀阀体直连组成，通过接收标准控制信号实现阀门的远程开关或比例调节，该产品广泛应用于石油、化工、电力、冶金等行业的流体控制系统中，适用于水、蒸汽、油品及一般腐蚀性介质的切断与流量调节。

2. 型号含义解析

• ‌Q‌：阀门类型为球阀。
• ‌9‌：驱动方式为电动。
• ‌4‌：连接形式为法兰连接。
• ‌1‌：结构形式为直通式（浮动球）。
• ‌F‌：阀座密封面材料为聚四氟乙烯（PTFE），具有优异的耐腐蚀性和自润滑性。
• ‌40‌：公称压力为 4.0 MPa（约 40 公斤力/平方厘米）。
• ‌C‌：阀体材质为铸钢（WCB），具有良好的强度和耐温性能。

3. 主要技术参数 (针对 DN80, PN4.0MPa)

4. 产品结构与设计特点

• ‌直联式结构‌：电动执行器与阀体采用直接连接方式，无需联轴器，结构紧凑，体积小，重量轻，消除了中间传动间隙，提高了控制精度和响应速度。
• ‌浮动球设计‌：球体在介质压力作用下产生微小位移，紧压在出口端密封面上，保证出口端密封。随着介质压力增加，密封能力增强。
• ‌全通径流道‌：阀体通道直径与管道内径基本一致，流阻极小，流通能力大，不易积存介质，特别适合粘稠或含少量颗粒的介质。
• ‌防静电与防火安全‌：部分配置具备防静电功能，在球体、阀杆、阀体间设置弹簧导出静电；阀杆采用下装式防喷出结构，火灾时金属接触可维持一定密封性。
• ‌双重限位保护‌：电动执行机构具备电气和机械双重限位，防止过扭矩损坏阀门。

5. 电动执行机构性能

• ‌电源电压‌：AC220V / AC380V / DC24V (可选)
• ‌控制信号‌：
  • ‌开关型‌：无源触点或电压信号，实现全开/全关。
  • ‌调节型‌：接收 4-20mA DC 或 1-5V DC 信号，实现 0-90° 比例调节，定位精度高（基本误差 ±1%）。
• ‌防护等级‌：IP65 或 IP67，适应户外及潮湿环境。
• ‌手动功能‌：配备手轮或手柄，在断电情况下可进行手动操作，确保系统安全。
• ‌动作时间‌：根据扭矩需求，DN80 规格通常动作时间在 15秒 - 30秒左右（可选配快速型）。

6. 应用领域

• ‌石油化工‌：原油输送、成品油管线、化工原料控制。
• ‌电力行业‌：电厂循环水系统、蒸汽管网、除灰系统。
• ‌暖通空调‌：大型中央空调冷热水管网的流量调节。
• ‌造纸与轻工‌：纸浆、废水排放控制。

7. 安装与维护注意事项

• ‌安装方向‌：阀门可水平或垂直安装，但建议执行器向上，便于维护和观察。
• ‌管道清洁‌：安装前必须清除管道内的焊渣、铁屑等杂物，以免损伤密封面。
• ‌法兰对齐‌：连接法兰时应保持平行同心，螺栓对角均匀拧紧，避免阀体承受额外应力。
• ‌定期维护‌：长期未动作的阀门应定期进行一次全行程开关操作，以保持密封面活性和执行机构灵活性。
