一、 产品概述

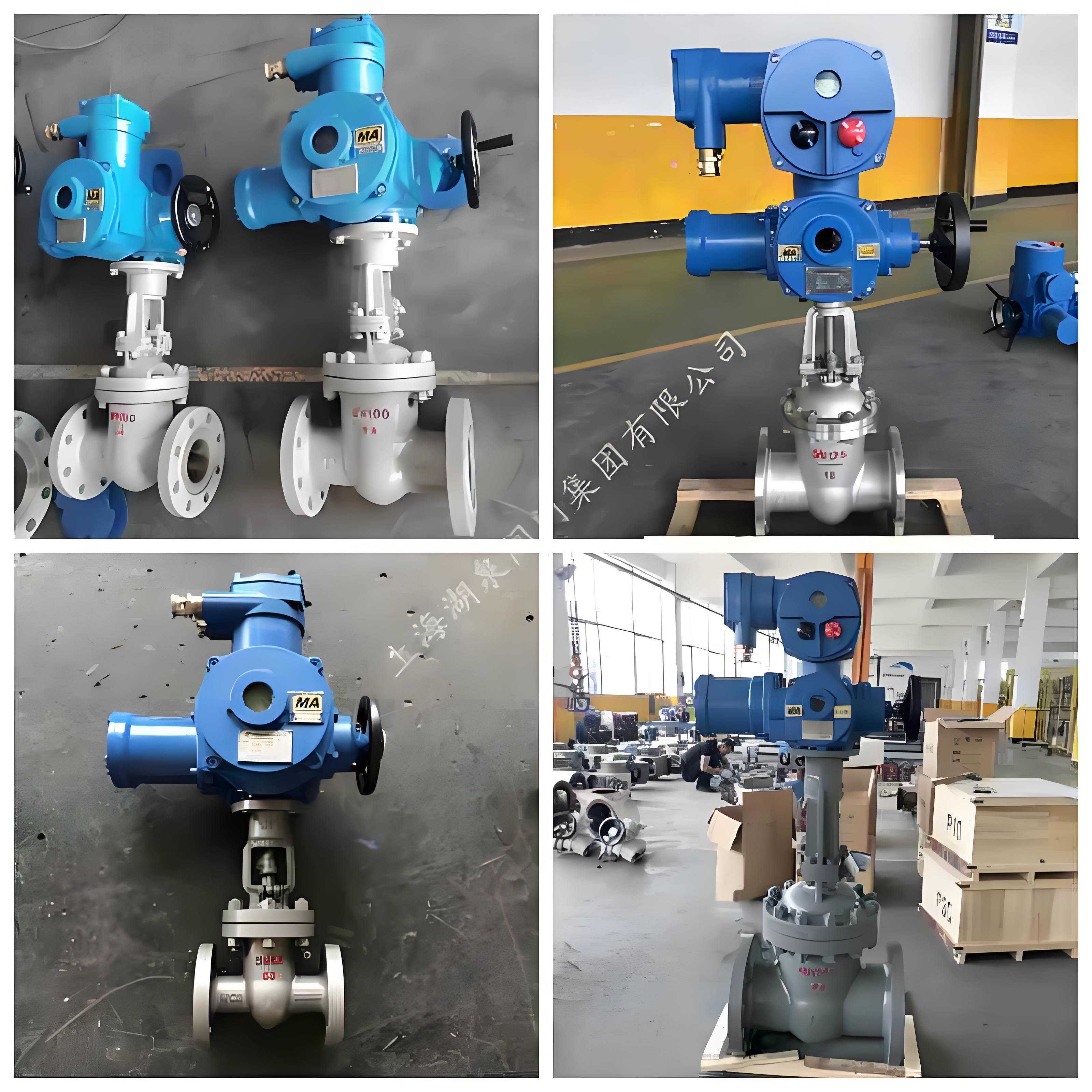

MZ941H-25C DN250 矿用隔爆型电动闸阀是一款专为煤矿井下恶劣环境设计的高性能流体控制设备。该阀门严格遵循国家煤矿安全标准，具备有效的“煤安证”（MA认证）及防爆合格证，适用于煤矿井下非采掘工作面的给排水、瓦斯排放及介质截断系统。作为自动化控制系统的关键执行单元，它能够有效替代传统手动阀门，实现远程集中控制与就地操作的双重保障，显著提升矿井排水系统的自动化水平与安全系数。

二、 型号解析与技术参数

• ‌型号含义‌：

  • ‌M‌：代表矿用（Mine），表明该产品符合煤矿专用标准。
  • ‌Z‌：代表闸阀（Gate Valve）。
  • ‌9‌：代表驱动方式为电动（Electric）。
  • ‌4‌：代表连接形式为法兰连接（Flange）。
  • ‌1‌：代表结构形式为明杆楔式单闸板。
  • ‌H‌：代表密封面材质为合金钢（Stellite/Cobalt-Chromium-Tungsten）。
  • ‌25‌：代表公称压力为 PN2.5 MPa（约25公斤压力）。
  • ‌C‌：代表阀体材质为碳钢（Carbon Steel，通常为WCB铸钢）。
  • ‌DN250‌：代表公称通径为 250mm。

• ‌核心参数‌：

  • ‌公称压力‌：PN2.5 MPa
  • ‌适用温度‌：≤425℃（具体视密封材质而定，常规工况下适应范围广）
  • ‌适用介质‌：水、蒸汽、油品、污水及一般腐蚀性介质
  • ‌电源电压‌：AC 380V / AC 660V（可根据矿井电网配置定制，常见为660V或380V，50Hz）
  • ‌防爆等级‌：Ex dⅠ（矿用隔爆型），防护等级可达 IP68
  • ‌连接标准‌：GB/T 9113, JB/T 79 等国标法兰尺寸

三、 主要结构特点

1. 高可靠性密封结构

• ‌双闸板万向顶结构‌：阀瓣采用双闸板中间带万向顶的设计，能够自动调整阀瓣与阀座密封面的吻合度，确保在高压差或管道应力作用下仍能保持优异的气密性和液密性。
• ‌硬质合金密封面‌：阀瓣与阀座密封面采用钴铬钨硬质合金（Stellite）通过等离子喷焊工艺制成。该处理使得密封面硬度极高，具备卓越的耐磨损、抗擦伤、耐腐蚀性能，大幅延长阀门使用寿命，减少维护频率。

2. 耐用阀杆设计

• 阀杆选用优质渗氮钢制造，并经过表面氮化处理。这一工艺显著提高了阀杆的表面硬度、抗腐蚀能力及抗擦伤性能，确保在频繁启闭和潮湿矿井环境中长期稳定运行，防止卡涩。

3. 智能电动执行机构

• ‌多重保护机制‌：内置转矩控制机构，当阀门遇到异常阻力时自动切断电源，保护电机和阀门免受损坏。
• ‌手/电动切换‌：配备便捷的手动/电动切换机构。在断电或紧急情况下，可通过手轮进行人工操作；正常状态下由电机驱动，省力高效。
• ‌智能控制接口‌：支持现场操作、远距离遥控、PLC控制以及4~20mA电流信号输入输出。可与DCS（分布式控制系统）无缝衔接，实现水泵房的全自动化监控与管理。

4. 安装与维护便利性

• ‌双向密封‌：阀门结构设计允许介质双向流动，安装时无需区分流向，简化了管道布局。
• ‌免维护周期长‌：调试运行后，在正常工况下可数年无需维护保养，降低了矿井运维成本。
• ‌改造兼容性强‌：可直接替换矿井现有的手动闸阀，无需改动管道基础，即可实现自动化升级，不影响矿井正常生产。

四、 应用场景与优势

1. 典型应用场景

• ‌煤矿井下排水系统‌：用于主排水泵房的出水管道控制，实现根据水位自动启停水泵。
• ‌瓦斯抽放管路‌：在易燃易爆环境中安全截断或接通瓦斯气体。
• ‌消防洒水系统‌：作为紧急切断阀，响应火灾报警信号快速关闭或开启。
• ‌其他矿用流体输送‌：适用于煤炭洗选、充填注浆等工艺流程中的介质控制。

2. 核心优势

• ‌本质安全‌：严格的隔爆设计（Ex dⅠ）确保在含有甲烷、煤尘等爆炸性混合物的环境中不会引发爆炸，符合《煤矿安全规程》要求。
• ‌自动化集成‌：支持与KXBC系列矿用隔爆型阀门电动装置控制箱配套使用，轻松接入矿井综合自动化平台，提升管理效率。
• ‌经济高效‌：虽然初期投资高于普通阀门，但其长寿命、低故障率和免维护特性显著降低了全生命周期成本（LCC）。

五、 安装与调试注意事项

• ‌初始位置设置‌：初次安装和调试时，必须先将阀门手动开启至约一半位置，再接通电源。此举旨在防止因电机相序接反导致阀门过度关闭或开启而损坏传动机构或电机。
• ‌电源检查‌：确认供电电压与铭牌标识一致（380V或660V），并确保接地良好。
• ‌限位调整‌：调试时需仔细调整开度和关度限位开关，确保阀门在全开和全关位置准确停止，避免过冲。
• ‌定期巡检‌：尽管维护需求低，仍建议定期检查填料函是否泄漏、密封面磨损情况及电气元件状态，确保长期可靠运行。
