产品名称：淮北矿业集团Z9B41H-40(DN80)矿用隔爆电动闸阀[ 2026-10-12 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述

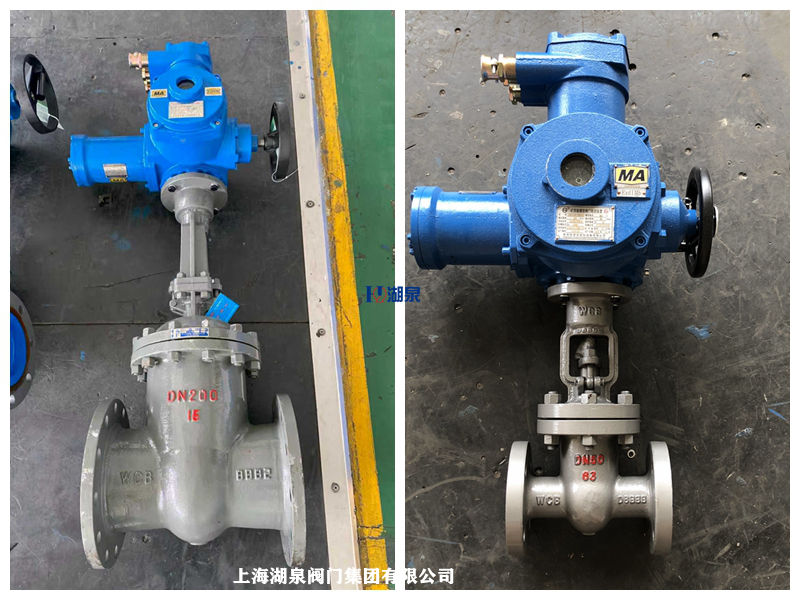

‌永利yl23411集团官网入口Z9B41H-40 (DN80) 是一款专为煤矿井下及易燃易爆环境设计的特种工业阀门。该型号中，“Z”代表闸阀，“9”代表电动驱动，“B”代表隔爆型，“4”代表法兰连接，“1”代表明杆楔式单闸板结构，“H”代表合金钢密封面，“40”代表公称压力为4.0MPa（PN40），“DN80”代表公称通径为80mm。该产品集机械传动与电气控制于一体，具备极高的安全系数和稳定性，是煤矿自动化管路系统中切断或接通介质的关键设备。

二、核心资质与防爆性能

‌双证齐全‌：产品拥有国家颁发的“矿用产品安全标志证书”（煤安证）和“防爆合格证”，符合进入煤矿井下使用的强制性安全要求。

‌防爆等级‌：防爆型式为Ex d I Mb，适用于煤矿井下非采掘工作面等含有甲烷混合物的爆炸性环境；部分衍生型号也可满足dIIBT4工厂防爆要求。

‌防护等级‌：电动装置防护等级达到IP68，具备优异的防尘、防水性能，能适应井下潮湿、多粉尘的恶劣工况。

‌标准合规‌：设计制造符合JB/T8528《普通型阀门电动装置技术条件》、GB3836.1《爆炸性环境用防爆电气设备通用要求》及JB/T8529《隔爆型阀门电动装置技术条件》。

三、主要技术参数

公称通径‌：DN80

‌公称压力‌：PN40 (4.0 MPa)

‌适用介质‌：水、蒸汽、油品、天然气及煤矿井下排水等。

‌工作温度‌：-29℃ ～ 425℃（具体取决于阀体材质，碳钢WCB通常适用于此范围）。

‌电源电压‌：AC 380V 或 AC 660V（可根据矿井供电系统定制，660V为煤矿常用电压）。

‌连接方式‌：法兰连接（符合GB/T 9113或JB/T 79标准）。

‌驱动方式‌：电动（支持就地操作、远程控制、PLC联动）。

四、产品结构特点

‌密封可靠‌：阀瓣与阀座密封面采用钴铬钨硬质合金，经等离子喷焊处理，硬度高、耐磨损、抗擦伤，确保长期使用的密封性能，泄漏率接近零。

‌结构优化‌：采用明杆楔式刚性单闸板结构，流阻小，流通能力强。阀杆经过渗氮处理，表面硬度高，耐腐蚀，使用寿命长。

‌智能控制‌：电动装置配备转矩控制机构、行程控制器及手/电动切换机构。支持4-20mA信号输入输出，可实现远程开度调节和状态监测，便于接入矿井自动化监控系统。

‌安全保护‌：内置相位识别器，防止因电源相序接反导致阀门损坏；具备过载保护和扭矩限制功能，确保电机和阀门本体安全。

五、应用领域
‌广泛应用于煤矿井下排水系统、注浆管路、瓦斯抽放管道以及地面选煤厂、化工厂、电力站等存在易燃易爆气体或粉尘的场所，用于管路的启闭控制。

六、安装与维护注意事项

初次安装调试时，建议手动将阀门开启至约50%位置，确认电机转向正确后再进行电动操作，防止因相序错误损坏执行机构。

定期检查电动装置的密封性及接线腔的干燥情况，确保防爆性能完好。

长期存放或停用后重新启用前，应进行全程开关测试，检查动作是否灵活、指示是否准确。
