一、 产品概述

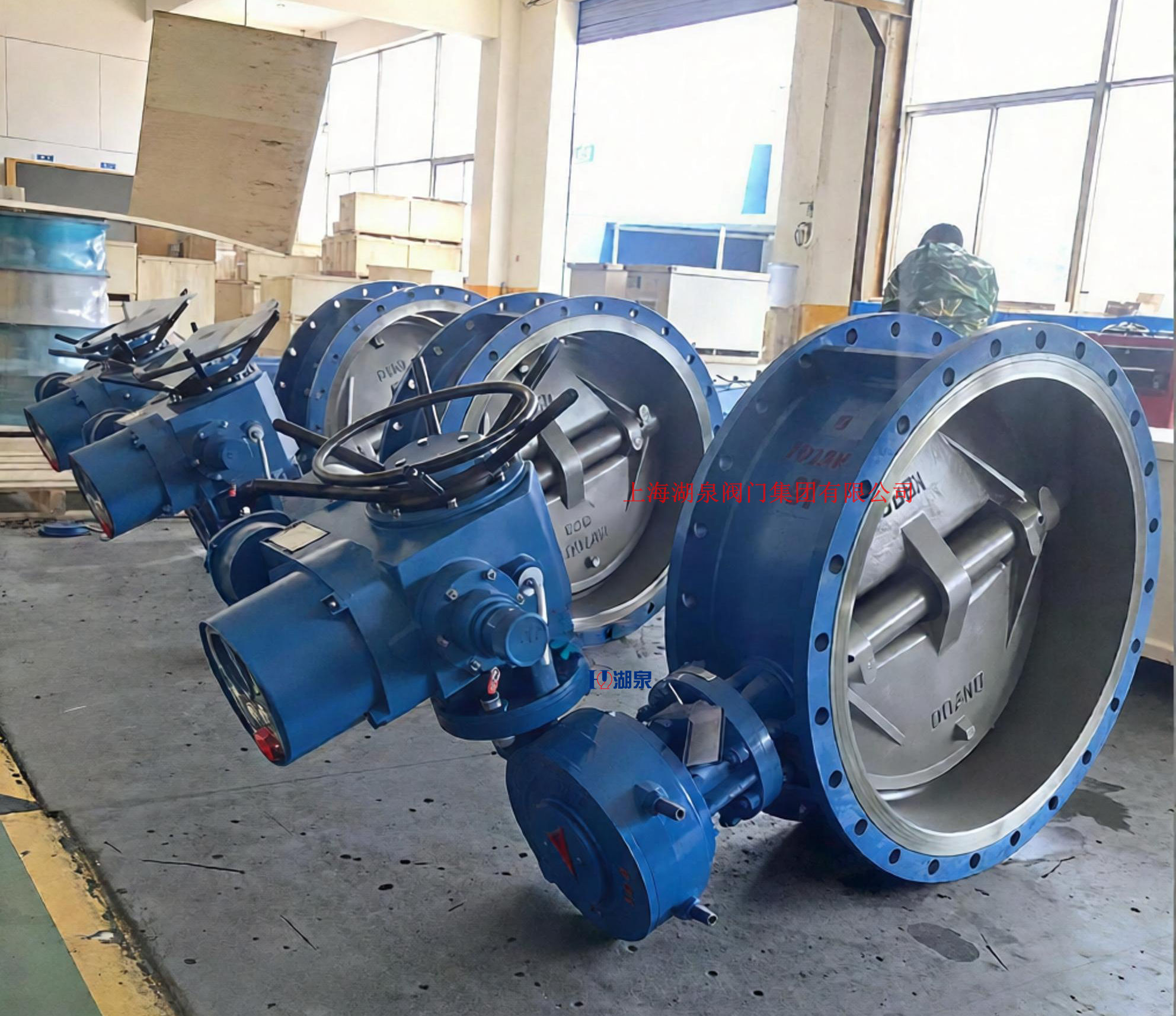

永利yl23411集团官网入口TD943H-2.5型电动调节蝶阀是专为冶金、化工行业高炉煤气、发生炉煤气等含尘气体介质设计的精密流量控制设备。该阀门采用三偏心多层次金属硬密封结构，结合高性能角行程电动执行机构，能够实现对大口径管道内煤气流量的精确线性调节与可靠截断。DN900的大通径设计使其特别适用于低压差、大流量的主干管网，有效解决传统阀门在煤气工况下易磨损、泄漏量大、调节精度低的问题。

二、 核心结构与工作原理

• ‌三偏心硬密封设计‌：
  • 阀轴中心线偏离管道中心、偏离密封面中心，且密封面呈锥形倾斜。这种几何结构使得蝶板在启闭过程中，密封面瞬间脱离接触，实现“无摩擦传动”，极大延长了密封副的使用寿命。
  • 关闭时利用楔形效应产生自锁力，实现“越关越紧”的双向零泄漏密封效果。
• ‌电动调节驱动‌：
  • 配备智能型电动执行机构，接收工业自动化系统发出的4-20mA或0-10V标准信号。
  • 通过内部PID算法精准控制蝶板开度（0°-90°），实现对煤气流量、压力或温度的连续比例调节，调节精度可达±1%。
• ‌流线型流道优化‌：
  • DN900大口径蝶板采用桁架式高强度结构，既保证刚度又减轻重量。
  • 流线型设计显著降低流体阻力系数，减少压力损失，提高能源输送效率。

三、 主要技术参数

• ‌产品名称‌：电动调节煤气蝶阀
• ‌型号标识‌：TD943H-2.5
• ‌公称通径‌：DN900
• ‌公称压力‌：PN2.5 (2.5 bar / 0.25 MPa)
• ‌适用介质‌：高炉煤气、发生炉煤气、转炉煤气、含尘空气、烟气等
• ‌适用温度‌：常温 ~ 350℃（根据密封材质可选至425℃）
• ‌连接方式‌：法兰连接（符合GB/T 9113标准）
• ‌阀体材质‌：WCB铸钢、Q235B焊接钢板或不锈钢（根据工况定制）
• ‌密封形式‌：三偏心多层次金属硬密封 / 柔性石墨复合密封
• ‌泄漏等级‌：符合GB/T 13927标准，可达VI级（气泡级密封）
• ‌防护等级‌：IP67（电动执行机构）
• ‌防爆等级‌：Ex d IIB T4 / Ex d IIC T4（针对煤气环境标配防爆电机）

四、 产品优势与应用价值

• ‌耐磨耐脏，寿命长‌：针对高炉煤气中含有的粉尘颗粒，密封面堆焊钴基硬质合金或采用特殊耐磨涂层，抗冲刷能力强，维护周期长。
• ‌双向密封，安装灵活‌：不受介质流向限制，无需考虑安装方向，简化现场施工难度。
• ‌智能调控，节能高效‌：高精度电动执行器支持远程DCS/PLC集中控制，具备过载保护、缺相保护及位置反馈功能，便于实现工厂自动化管理。
• ‌结构紧凑，重量轻‌：相比同口径闸阀或截止阀，体积减小约50%，重量减轻约30%，节省安装空间及支撑成本。

五、 典型应用场景

• ‌钢铁冶金‌：高炉热风炉煤气支管流量调节、除尘系统净煤气总管压力控制。
• ‌能源化工‌：煤气发生炉出口煤气流量稳压调节、工业窑炉燃烧系统空燃比控制。
• ‌环保工程‌：大型烧结机烟气脱硫脱硝系统中的风量平衡调节。

六、 选型与订货须知

为确保产品完美匹配工况，订货时请提供以下信息：

• ‌介质详情‌：具体气体成分、含尘量、最高工作温度及压力波动范围。
• ‌控制要求‌：调节精度要求、动作时间要求（如全开/全关时间）、信号类型（4-20mA/Modbus等）。
• ‌电源参数‌：AC220V、AC380V或其他特殊电压等级。
• ‌特殊配置‌：是否需要手动超驰机构、限位开关、扭矩开关或防爆认证等级。
