产品名称：上海/温州D943H-16C-DN1600阀门生产厂家直销[ 2026-08-12 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片

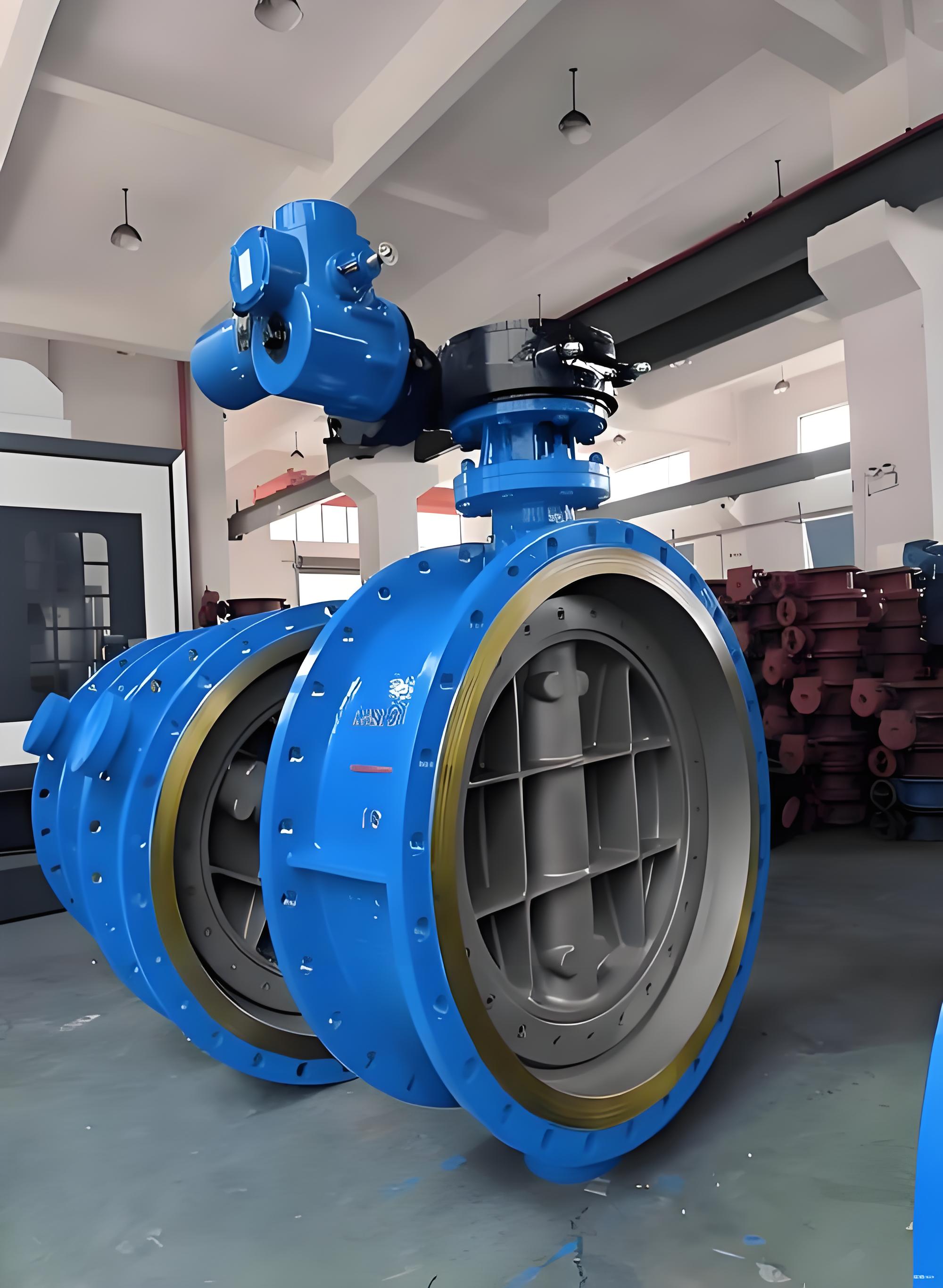

永利yl23411集团官网入口D943H-16C-DN1600 是一款公称通径 1600mm、PN1.6MPa 压力的电动法兰式三偏心金属硬密封蝶阀，采用铸钢阀体与堆焊硬质合金密封面，适用于高温蒸汽、油品及腐蚀性介质的大口径切断与调节工况 。
型号含义与核心参数
- D：蝶阀；9：电动驱动；4：法兰连接；3：三偏心结构；H：密封面为堆焊不锈钢/硬质合金；16：公称压力 PN1.6MPa；C：阀体材质为铸钢（WCB）；DN1600：公称通径 1600mm 。
- 适用温度：碳钢阀体通常为 -29℃～425℃（具体视密封材料而定）。
- 适用介质：水、蒸汽、油品、烟气、弱腐蚀性流体等。
- 密封等级：金属硬密封，可达气泡级零泄漏（符合 GB/T 13927 标准）。
- 连接标准：国标法兰（GB/T 9113），结构长度符合 GB/T 12221 。
结构特点与优势
- 三偏心设计：轴向、径向及角度三重偏心，使蝶板启闭瞬间脱离阀座，实现无摩擦密封，大幅延长寿命并降低操作扭矩 。
- 金属硬密封：密封面堆焊钴基或不锈钢硬质合金，耐冲刷、耐高温（≤425℃），适合恶劣工况 。
- 双向密封：依靠楔形挤压效应和介质压力自紧，正反向均可实现可靠密封 。
- 大口径适配：DN1600 属特大口径，采用加强型阀板与阀杆结构，确保低流阻和高强度 。
典型应用场景
- 电力行业：主蒸汽管道、烟气脱硫系统、冷却水循环。
- 石油化工：高温油品、催化裂化装置进出口、油气输送。
- 冶金市政：高炉煤气回收、区域供热管网、大型给排水工程 。
选型与注意事项
- 执行器匹配：DN1600 口径扭矩极大，需选配大扭矩角行程电动执行器（带力矩保护及位置反馈），严禁手动直接驱动。
- 安装空间：法兰连接需预留足够螺栓操作空间，注意阀门全开时的旋转半径。
- 介质确认：若介质温度超过 425℃或含强腐蚀成分，需确认密封面堆焊材质（如 Stellite 合金）及阀体升级方案（如不锈钢）。
- 非标定制：大口径产品通常需排产，交货期较长，建议提前确认尺寸标准（国标/美标）及测试要求（如 API 598）。
