1. 产品概述

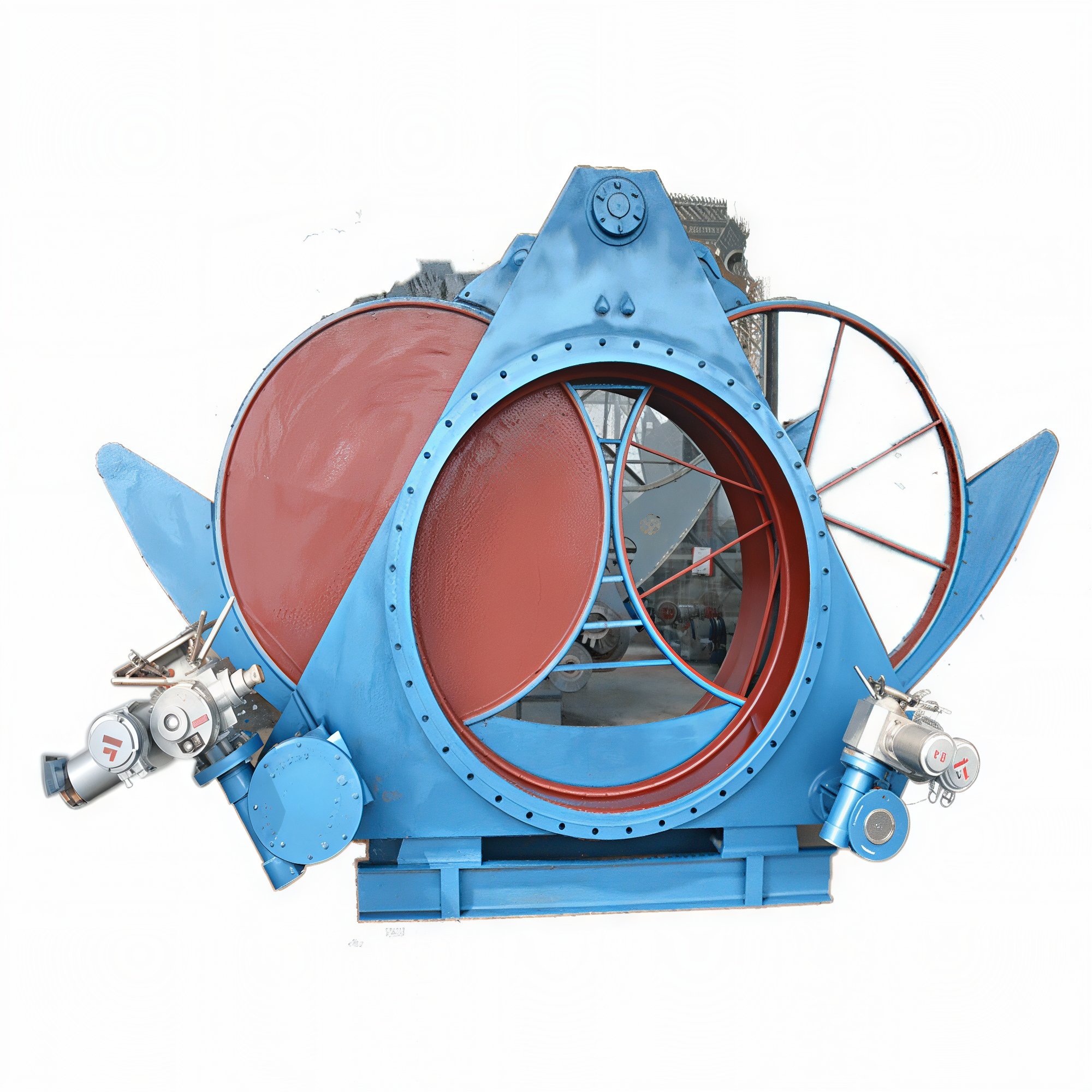

本产品为DN700口径、公称压力PN2.5MPa的电动驱动法兰连接盲板阀。阀体主体采用碳钢材质，关键部件（如丝杆、补偿器或密封面）采用不锈钢材质，配备耐高温硬密封结构，设计适用温度可达200℃。该阀门主要用于工业管道中煤气、烟气、含尘气体等介质的可靠切断，具有密封性能优异、操作自动化程度高、耐高压及耐高温等特点，广泛适用于冶金、化工、电力及环保等行业的高压高温工况。

2. 主要技术参数

3. 结构特点与工作原理

3.1 结构设计

• ‌刚性框架结构‌：由左阀体、中阀体、右阀体通过三根高强度丝杆连接而成，构成稳定的刚性结构体。
• ‌不锈钢补偿器‌：中阀体与右阀体之间设有不锈钢波纹管（伸缩器），用于吸收热膨胀及安装误差，确保在200℃高温工况下阀门动作顺畅，避免卡阻。
• ‌硬密封设计‌：针对200℃高温环境，摒弃传统橡胶密封圈，采用金属硬密封或特种耐高温硬质合金密封面。密封面经过精密研磨，实现越关越紧的自密封效果，耐压性强，耐磨损，寿命长。
• ‌防漂移机制‌：丝杆下部设有定位块，防止盲板在旋转过程中发生径向漂移，保护密封面不受擦伤。

3.2 工作原理

• ‌松开阶段‌：电动装置驱动三根丝杆同时反向旋转，使左、中阀体分离，形成足够的间隙（约16-20mm）。
• ‌切换阶段‌：盲板绕轴心旋转90度（或特定角度），从“通”位切换至“断”位，或反之。
• ‌夹紧阶段‌：丝杆正向旋转，推动左、中阀体靠拢，压紧密封面，实现介质的绝对切断。

4. 材质说明

• ‌阀体/闸板‌：采用优质碳钢铸造或焊接，强度高，承压能力强，满足PN2.5高压要求。
• ‌丝杆/螺母‌：采用不锈钢（如2Cr13、304或316），耐腐蚀，摩擦系数低，确保长期操作灵活。
• ‌伸缩器‌：不锈钢波纹补偿器，耐温耐压，适应热胀冷缩。
• ‌密封面‌：硬质合金堆焊或不锈钢精加工面，耐200℃高温，抗气体冲刷。

5. 应用领域

• ‌冶金行业‌：高炉煤气、转炉煤气管道的切断与隔离。
• ‌化工行业‌：有毒、有害、易燃气体介质的安全切断。
• ‌电力环保‌：烟道气、脱硫脱硝系统中的介质隔离。
• ‌其他‌：适用于需要高压（2.5MPa）、高温（200℃）且要求零泄漏的严苛工况。

6. 安装与维护注意事项

• ‌安装方向‌：建议垂直安装，若水平安装需加装支撑支架，防止阀门自重导致变形影响密封。
• ‌管道清理‌：安装前必须清除管道内焊渣、铁锈等杂质，防止硬密封面受损。
• ‌电气接线‌：电动装置接线需符合防爆要求（如需），并设置好开/关限位及过载保护。
• ‌定期维护‌：
  • 定期检查丝杆润滑情况，加注耐高温润滑脂。
  • 检查法兰连接螺栓是否松动，特别是在高温运行初期。
  • 定期进行开关动作测试，确保电动装置运行正常。
• ‌严禁起吊‌：严禁利用电动装置、手轮或丝杆作为起吊点吊装阀门。

7. 选型提示

由于PN2.5属于较高压力等级，且涉及200℃高温硬密封，建议在订货时明确以下细节：

• 介质的具体成分（是否含腐蚀性成分）。
• 电动装置的防护等级（IP65/IP67）及防爆等级（ExdIIBT4等）。
• 法兰标准（国标GB、美标ANSI或德标DIN），以确保现场管道匹配。
