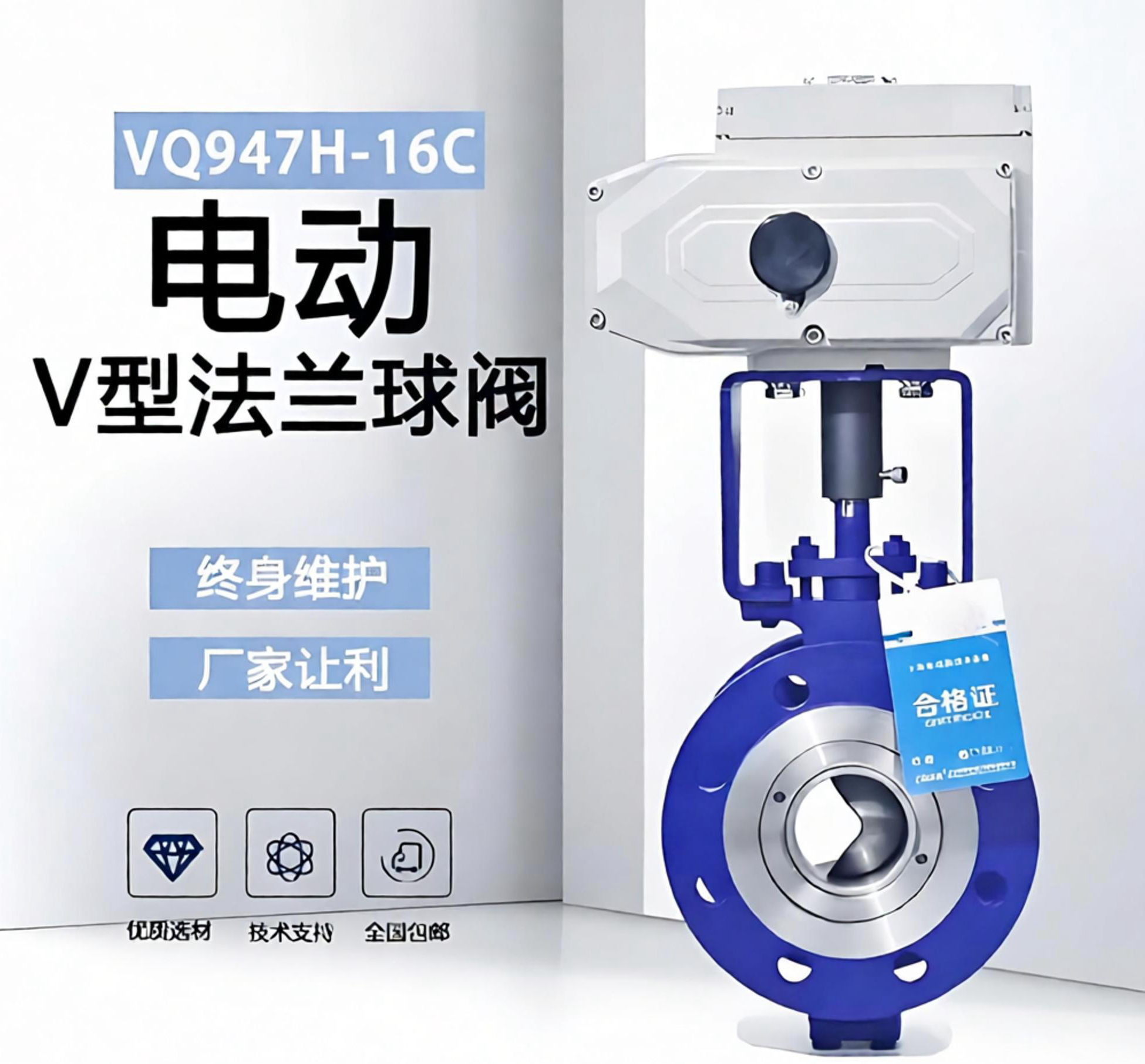

产品名称：电动调节球阀VQ947H-16C DN200，阀体材质：WCB整体环氧喷涂≥250μm[ 2026-09-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述
永利yl23411集团官网入口VQ947H-16C DN200是一款高性能的电动法兰连接V型调节球阀。该型号中，“VQ”代表电动V型球阀，“9”表示电动驱动，“4”为法兰连接，“7”指固定球结构，“H”代表硬质合金金属密封（硬密封），“16”表示公称压力为PN1.6MPa，“C”代表阀体材质为铸钢（WCB），“DN200”指公称通径为200mm。该产品集切断与调节功能于一体，特别适用于高粘度、含纤维、颗粒悬浮液等复杂工况的流量精确控制。

二、核心结构与工作原理

‌V型切口设计‌：球芯带有V型缺口，当阀门开启时，V型口与阀座形成可变流通截面。随着球芯旋转角度变化，流通面积呈近似等百分比特性变化，从而实现高精度的流量调节。

‌剪切自洁功能‌：在关闭过程中，V型缺口与金属阀座之间产生强大的楔形剪切力，能有效切断介质中的纤维、结垢或微小固体颗粒，防止阀芯卡死，具备优异的自洁能力。

‌固定球结构‌：采用上下轴承固定的球体结构，操作扭矩小，运行平稳，适合大口径（如DN200）及较高压力场合，避免了浮动球在大口径下密封比压过大的问题。

‌整体式阀体‌：无管接头整体铸造设计，消除了管道应力对阀体的影响，增强了耐压壳体的稳定性，防止因压力突变导致的泄漏。

三、主要技术参数（DN200规格）

公称通径‌：DN200

‌公称压力‌：PN1.6 MPa (16公斤)

‌阀体材质‌：WCB铸钢

‌密封形式‌：硬密封（金属阀座+硬质合金/不锈钢球芯），耐磨损、耐高温。

‌流量特性‌：近似等百分比（也可选配直线特性），可调比高达300:1。

‌额定流量系数(Cv)‌：约1850（具体数值依厂家设计略有差异，参考行业通用标准）。

‌适用温度‌：-28℃ ～ 400℃（硬密封工况，具体取决于密封面材质组合）。

‌适用介质‌：水、蒸汽、油品、纸浆、矿浆、含纤维污水、腐蚀性介质等。

‌泄漏等级‌：硬密封通常达到ANSI B16.104 VI级或更低泄漏量（≤额定Cv×0.065%）。

‌控制信号‌：标准输入DC 4-20mA，输出DC 4-20mA（可选配智能定位器），支持PLC/DCS系统远程自动控制。

‌动作时间‌：DN200口径通常动作时间在30-60秒左右（视执行机构功率而定）。

四、产品优势

‌调节精度高‌：V型结构提供线性或等百分比流量特性，死区小（≤0.8%），基本误差≤±2%，满足精密过程控制需求。

‌抗堵塞能力强‌：独特的剪切作用使其成为造纸、制药、污水处理、矿山等行业处理脏污介质的理想选择。

‌使用寿命长‌：硬质合金阀座与球芯配合，耐磨性强；板簧加载阀座结构确保密封面始终贴合，补偿磨损，延长维护周期。

‌安装维护便捷‌：法兰连接符合GB/JB标准，整体式阀体结构紧凑，重量轻，便于现场安装与维护。

五、典型应用领域

造纸工业‌：纸浆、黑液、白水等含纤维介质的流量调节。

‌石油化工‌：原油、重油、渣油等高粘度介质的控制。

‌电力行业‌：脱硫脱硝系统中的浆液调节。

‌污水处理‌：含有固体颗粒、污泥的污水排放与控制。

‌矿业冶金‌：矿浆、尾矿砂等磨蚀性介质的输送控制。

六、选型注意事项

若介质温度超过200℃或含有强磨蚀性颗粒，建议确认密封面材质是否为司太立（Stellite）或其他超硬合金。

对于易燃易爆环境，需选配防爆型电动执行机构（Exd II BT4等等级）。

DN200口径较大，需核算管道支撑强度，避免阀门重量导致管道变形。

该产品是替代进口高端调节阀的高性价比选择，广泛应用于需要严苛切断与精准调节并重的工业自动化控制系统中。
