一、 产品概述

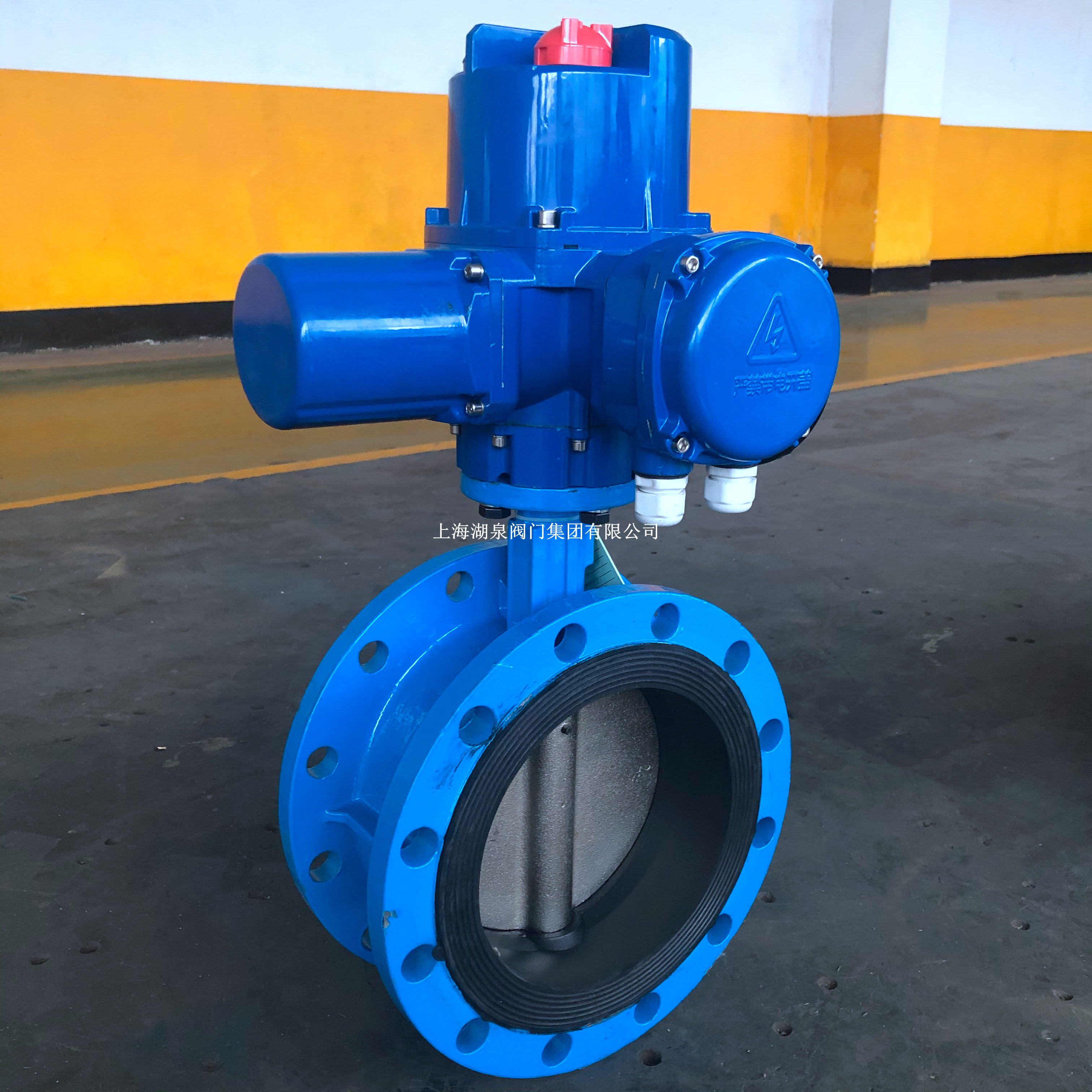

永利yl23411集团官网入口D941X-10 DN250 电动法兰软密封蝶阀是由高性能电动执行机构与中线型法兰蝶阀阀体组成的工业管道控制设备。该型号公称通径为DN250，公称压力为PN1.0MPa，采用橡胶密封圈实现双向零泄漏密封。产品结构紧凑、重量轻，具备优秀的流量调节性能和截流功能，广泛应用于水厂、电厂、化工、造纸及市政给排水等系统的自动化控制中。‌

二、 核心技术参数

• ‌型号规格‌：D941X-10 DN250
• ‌连接方式‌：法兰连接（符合GB/T 9113、JB/T79等标准）
• ‌密封形式‌：软密封（橡胶密封圈，可选EPDM、NBR等材质）
• ‌公称压力‌：PN1.0 MPa
• ‌适用介质‌：水、海水、空气、油品、弱酸碱及含颗粒纤维介质
• ‌适用温度‌：≤80℃（常规橡胶），≤120℃（耐热橡胶）
• ‌驱动电源‌：AC220V、AC380V、DC24V等多种规格可选
• ‌控制信号‌：支持开关型控制或智能调节型（4-20mA DC模拟量信号）
• ‌防护等级‌：IP67（户外使用建议加装防护罩）
• ‌动作时间‌：15s/30s/45s/60s 可选
• ‌阀体材质‌：球墨铸铁、铸钢或不锈钢（根据工况选配）
• ‌蝶板材质‌：球墨铸铁、铸钢、不锈钢或尼龙包覆

三、 产品特点与优势

• ‌双向密封零泄漏‌：采用优质橡胶密封圈，与蝶板紧密贴合，实现双向密封，密封性能可靠，有效防止介质倒流。
• ‌流阻小，节能高效‌：垂直板式结构设计，流通面积大，流体阻力小，压力降低，有助于减少泵出口介质倒流和水锤现象，降低能耗。
• ‌智能控制，精准调节‌：智能型执行器可接收DCS、PLC系统发出的4-20mA信号，实现阀门开度的精确比例调节和位置自锁，满足自动化生产需求。
• ‌结构紧凑，安装便捷‌：体积小、重量轻，无需额外加工即可直接安装在管道法兰之间，支持立式或卧式安装，维护方便。
• ‌多重保护，安全可靠‌：电动执行机构内置过载、过热及过流保护装置，配备机械和电气双重限位，确保设备在异常工况下的安全运行。
• ‌适应性强‌：橡胶密封材料耐老化、耐腐蚀，适用于粘稠、含颗粒或纤维性质的介质，工况适应范围广。

四、 应用领域

• ‌市政公用‌：自来水厂、污水处理厂的供排水管道控制。
• ‌电力行业‌：电厂循环水系统、冷却水系统。
• ‌工业生产‌：化工厂、造纸厂、钢铁厂、食品医药行业的工艺管道流体调节与截断。
• ‌其他领域‌：轻工、纺织、环保工程及楼宇自动化系统。

五、 选型与订货须知

• ‌明确电源电压‌：请确认现场供电条件（如AC220V或DC24V）。
• ‌控制方式选择‌：根据自动化程度需求，选择开关型（仅全开/全关）或智能调节型（可任意开度调节）。
• ‌介质特性确认‌：告知介质类型、温度及腐蚀性，以便选择合适的阀体材质（如304/316不锈钢）和密封圈材质（如EPDM耐热水、NBR耐油）。
• ‌特殊要求‌：如有防爆（ExdⅡBT4）、潜水（IP68）或快速启闭等特殊需求，请在订货时特别说明。

六、 安装与维护注意事项

• 安装前请核对阀门规格、压力等级及流向标识。
• 严禁在通电状态下进行手动操作，以免损坏执行机构。
• 户外安装时，建议为电动执行器加装防护罩，防止雨水侵蚀和阳光老化。
• 定期检查密封件磨损情况，必要时进行更换，以确保持续良好的密封性能。
