1. 产品概述

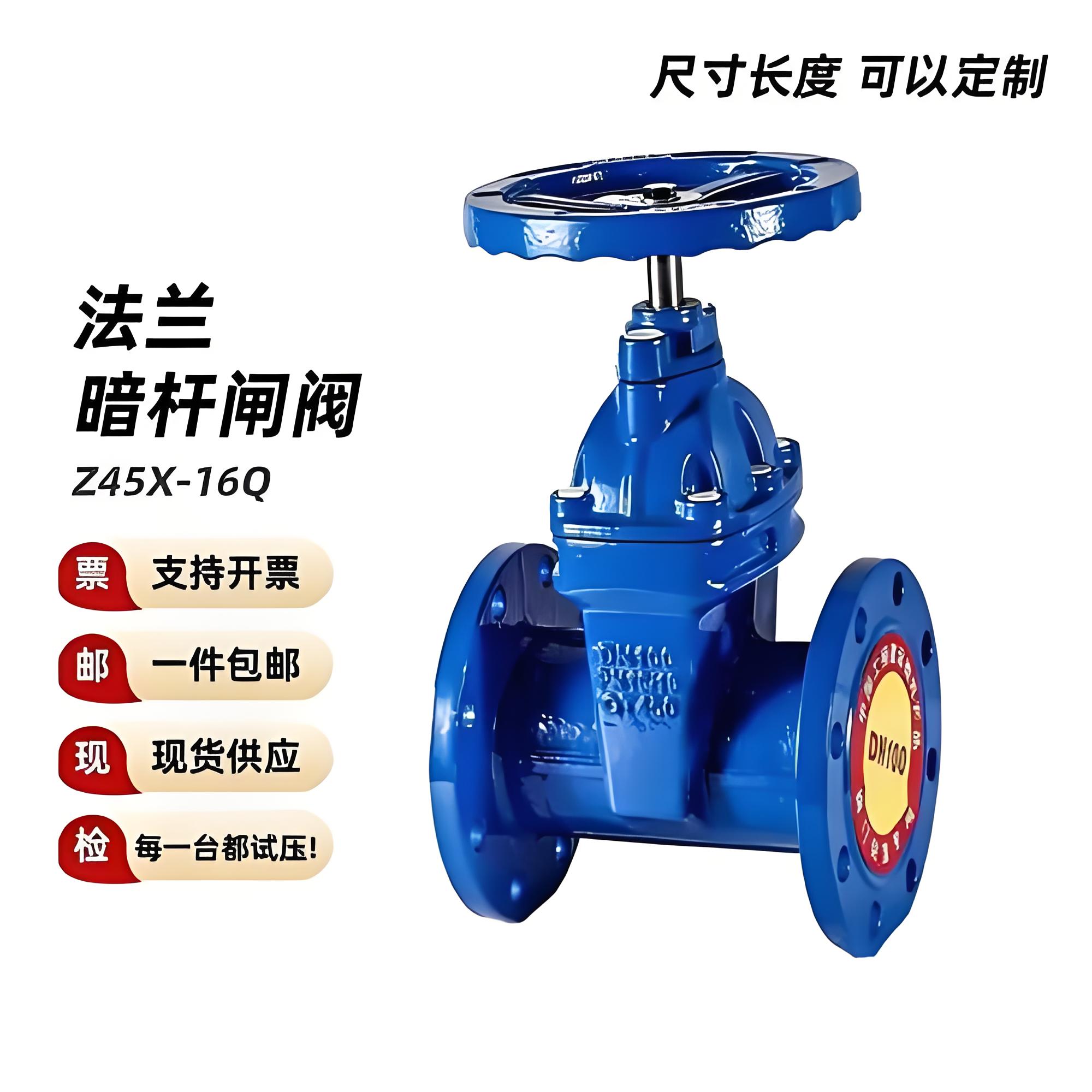

Z45X-16Q DN100‌ 是一款高性能的暗杆弹性座封闸阀。该型号阀门采用软密封技术，利用闸板整体包胶产生的变形补偿作用，有效克服了传统闸阀密封不良、易漏水及生锈等缺陷。其结构设计紧凑，操作力矩小，开关轻巧，具有优异的密封性能和较长的使用寿命，是自来水、污水、建筑给排水及工业流体管线中理想的截流与调节装置。

• ‌产品名称‌：暗杆弹性座封闸阀（软密封闸阀）
• ‌型号解析‌：
  • ‌Z‌：闸阀
  • ‌4‌：法兰连接
  • ‌5‌：暗杆楔式单闸板结构
  • ‌X‌：橡胶密封面（通常为EPDM或NBR）
  • ‌16‌：公称压力 1.6 MPa
  • ‌Q‌：阀体材质为球墨铸铁
  • ‌DN100‌：公称通径 100mm

2. 主要技术参数

3. 主要零部件材质

为确保阀门在恶劣工况下的耐用性与防腐性，关键部件选用优质材料：

• ‌阀体/阀盖‌：球墨铸铁 (QT450-10)，强度高，韧性好，耐冲击。
• ‌闸板‌：球墨铸铁骨架，外部整体包覆高品质橡胶 (EPDM三元乙丙橡胶或NBR丁腈橡胶)，具有极佳的弹性记忆性和耐磨性。
• ‌阀杆‌：不锈钢 (2Cr13 或 304)，经过精密加工，耐腐蚀，摩擦阻力小。
• ‌密封圈/O型圈‌：NBR (丁腈橡胶) 或 EPDM，确保阀杆处无泄漏。
• ‌轴套/止推垫‌：锡青铜或黄铜，自润滑性能好，减少磨损。
• ‌紧固件‌：镀锌螺栓/螺母，防锈处理。
• ‌防腐涂层‌：阀体内外表面采用无毒环氧树脂静电喷涂，厚度≥0.3mm，符合饮用水卫生标准，防止锈蚀和水质二次污染。

4. DN100 规格尺寸参考

以下为 DN100 规格的标准结构尺寸（具体尺寸可能因不同厂家模具略有差异，请以实物为准）：

• ‌结构长度 (L)‌：229 mm
• ‌法兰中心距 (D)‌：180 mm (PN16标准)
• ‌螺栓孔中心圆直径‌：180 mm
• ‌螺栓孔径‌：19 mm
• ‌螺栓数量‌：8 个
• ‌螺栓规格‌：M16
• ‌参考高度 (H)‌：约 340 mm - 476 mm (取决于是否带开度指示器或具体设计)
• ‌参考重量‌：约 27 kg - 35 kg

5. 产品特点与优势

• ‌密封性能‌：采用平底式阀座设计，无杂物淤积槽；闸板全包覆橡胶，利用橡胶弹性变形补偿加工误差，实现零泄漏密封。
• ‌节省安装空间‌：暗杆结构设计，启闭时阀杆仅作旋转运动，不向上延伸，显著降低对安装高度的要求，特别适用于地下管网或空间受限场合。
• ‌防腐防锈‌：阀体内外采用无毒环氧树脂涂装，内件采用不锈钢和铜合金，避免电化学腐蚀，延长使用寿命，且符合环保要求。
• ‌操作轻便‌：阀杆三道O型环密封设计，减少了填料函的摩擦阻力，使得开关操作更加省力顺畅。
• ‌流通能力强‌：阀腔底部平整，无凹槽，流体阻力小，不易产生水锤效应，介质通过性好。

6. 应用领域

• ‌市政供水‌：自来水厂、城市供水管网。
• ‌排水系统‌：污水处理厂、雨水排放系统。
• ‌建筑工程‌：高层楼宇给排水、消防喷淋系统。
• ‌工业管道‌：石油化工、电力、冶金、轻纺、食品医药等行业的非强腐蚀性流体管线。

7. 安装与维护注意事项

• ‌安装方向‌：阀门可水平或垂直安装，但建议手轮向上以便操作。安装前应清除管道内的杂物，防止损伤密封面。
• ‌法兰对接‌：确保法兰面平行，螺栓对角均匀拧紧，避免阀体受力不均导致泄漏。
• ‌操作规范‌：开启阀门时，当闸板提升至顶点后，建议倒回 1/2-1 圈，以消除热胀冷缩引起的锁死风险，并保护螺纹。
• ‌定期维护‌：虽然该阀门维护需求低，但建议定期检查外露部件的防腐层及螺栓紧固情况，确保长期稳定运行。

注：本产品执行国家标准，具体技术参数及尺寸请以生产厂家提供的最新产品说明书为准。
