1. 产品概述

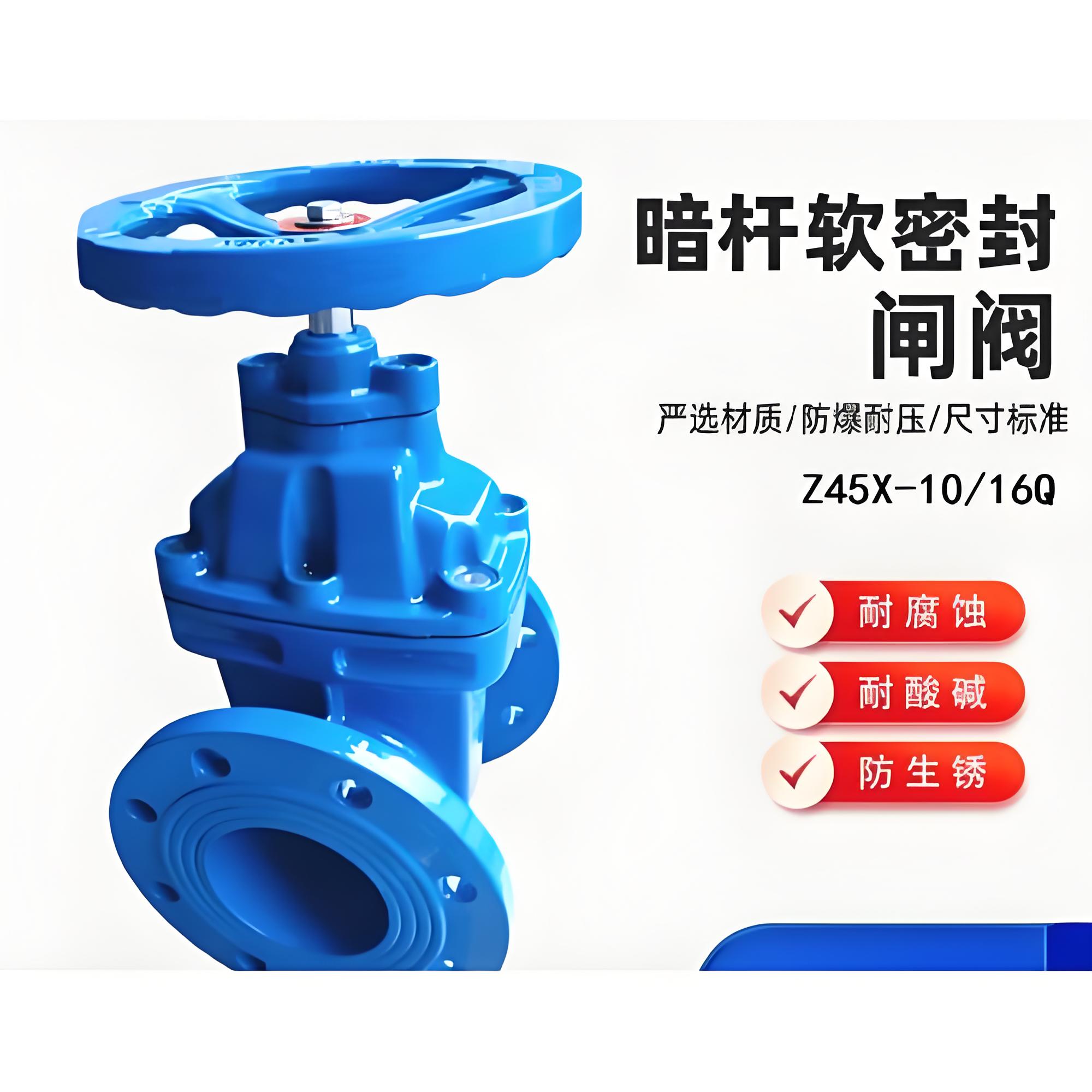

永利yl23411集团官网入口Z45X-10Q/16Q 暗杆软密封闸阀是一款专为给排水系统设计的新型阀门，是传统硬密封闸阀的升级换代产品。该阀门采用球墨铸铁阀体，结合弹性座封技术，具有开关轻巧、密封可靠、使用寿命长等显著优势。DN65规格适用于中等口径管道，广泛应用于来水、污水、建筑消防及工业流体管线的截流与调节。

2. 型号含义解析

根据 JB/T 308 阀门型号编制标准，各字符含义如下：

• ‌Z‌：闸阀类
• ‌4‌：法兰连接形式
• ‌5‌：暗杆楔式单闸板结构（阀杆不升降，节省安装空间）
• ‌X‌：橡胶软密封面（弹性座封）
• ‌10/16‌：公称压力等级，分别为 PN1.0 MPa 和 PN1.6 MPa
• ‌Q‌：阀体材质为球墨铸铁（QT450-10），强度高、韧性好

3. 核心结构与工作原理

• ‌弹性座封技术‌：闸板整体包覆优质橡胶（EPDM或NBR），利用橡胶受力产生的微量变形补偿作用，实现与阀座的紧密贴合，达到“零泄漏”密封效果。
• ‌暗杆结构设计‌：阀杆螺母位于阀体内部，启闭时阀杆仅旋转而不上下移动。这种设计使得阀门整体高度恒定，特别适用于阀门井、泵房夹层等垂直空间受限的安装环境。
• ‌平底式阀座‌：阀腔底部采用平底设计，无凹槽死角，介质流通阻力小，不易淤积泥沙杂物，有效防止因杂质堆积导致的密封失效。
• ‌三重密封防护‌：阀杆采用三道 O 型圈密封，大幅降低摩擦阻力，使手动操作更加省力，同时有效防止介质外漏。

4. 主要技术参数（DN65规格）

5. 主要零部件材质

• ‌阀体/阀盖‌：球墨铸铁（QT450-10），内外表面喷涂无毒环氧树脂，防腐防锈，符合饮用水卫生标准。
• ‌闸板‌：球墨铸铁骨架，整体包覆三元乙丙橡胶（EPDM）或丁腈橡胶（NBR）。
• ‌阀杆‌：不锈钢（2Cr13 或更高牌号），耐腐蚀，强度高。
• ‌密封圈/O型圈‌：丁腈橡胶（NBR）或 EPDM，耐老化，弹性佳。
• ‌紧固件‌：镀锌螺栓或不锈钢螺栓。

6. 产品优势

• ‌密封性能：软密封结构克服了一般闸阀易漏水、关不严的缺陷，密封寿命长。
• ‌操作轻便省力‌：低摩擦系数设计，即使长期未操作，启闭依然灵活。
• ‌防腐耐用‌：球墨铸铁材质配合环氧粉末涂装，耐酸碱腐蚀，适用于恶劣环境。
• ‌安装维护便捷‌：法兰连接标准化，拆装方便；暗杆结构无需预留阀杆升降空间，简化管道布局。
• ‌流阻小‌：全通径直流式设计，压力损失小，节能高效。

7. 应用领域

• ‌市政供水‌：自来水厂、城市管网、二次供水系统。
• ‌建筑工程‌：住宅小区、商业综合体给排水及消防系统。
• ‌工业处理‌：污水处理厂、化工厂一般流体管路、电力循环水系统。
• ‌其他领域‌：食品医药、轻纺、冶金等行业的流体控制。

8. 选型与使用注意事项

• ‌压力选择‌：根据管道系统设计压力选择 PN10 或 PN16 等级，不可超压使用。
• ‌介质限制‌：严禁用于蒸汽、高温热水（>80℃）或含有大量硬质颗粒杂质的介质，以免损坏橡胶密封面。
• ‌功能定位‌：主要用于管路的全开或全关切断，不建议作为节流调节阀长期使用，以防橡胶冲刷磨损。
• ‌定期维护‌：建议定期启闭阀门，防止橡胶长期受压静置产生永久变形，保持密封弹性。
