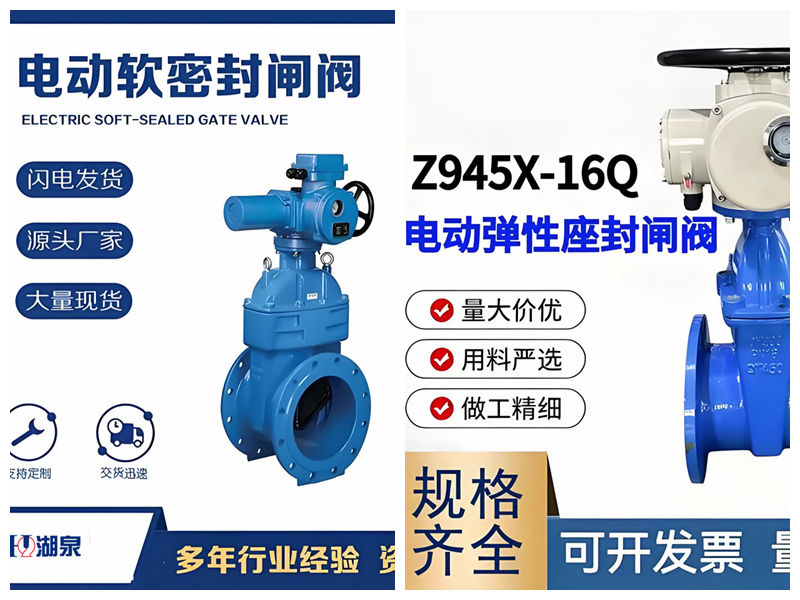

一、 产品概述

二、 型号解析

• ‌Z‌：闸阀（Gate Valve）
• ‌9‌：电动驱动（Electric Drive），配备多回转电动执行器，支持远程信号控制。
• ‌4‌：法兰连接（Flange Connection），符合GB/T 17241.6或GB 9113标准。
• ‌5‌：暗杆楔式单闸板结构（Rising Stem Non-rising, Wedge Single Disc），阀杆螺纹在阀体内，不随闸板升降。
• ‌X‌：橡胶软密封（Rubber Soft Sealing），闸板整体包胶，利用橡胶弹性实现零泄漏。
• ‌16‌：公称压力1.6MPa（PN16）。
• ‌Q‌：阀体材料为球墨铸铁（Ductile Iron）。

三、 核心技术特点

• 密封性能‌

  • ‌弹性座封设计‌：闸板采用高精度球墨铸铁骨架，外部整体硫化包覆EPDM（三元乙丙橡胶）或NBR（丁腈橡胶）。利用橡胶的弹性变形补偿加工误差及热胀冷缩，确保密封面紧密贴合。
  • ‌零泄漏标准‌：关闭状态下，橡胶密封圈与阀座形成过盈配合，泄漏率低于GB/T 13927 A级标准，适用于对密封要求严格的清水及轻度污水介质。

• ‌高效电动驱动系统‌

  • ‌智能控制‌：标配IP67防护等级电动执行器，具备过扭矩保护、行程限位及手动优先功能。支持4-20mA信号反馈或开关量控制，可无缝接入PLC、DCS或楼宇自控系统。
  • ‌精准调节‌：行程控制精度达±1.5°，启闭平稳，避免水锤效应，延长管道寿命。

• ‌紧凑暗杆结构‌

  • ‌节省空间‌：阀杆不伸出阀盖上方，显著降低安装高度，特别适用于管廊空间受限、地下井室或天花板吊顶内的安装场景。
  • ‌防腐耐用‌：阀杆采用2Cr13或304不锈钢材质，经调质及表面氮化处理，抗腐蚀、抗擦伤性能优异；阀杆螺母内置自润滑铜合金衬套，摩擦系数低，传动效率高。

• ‌优质阀体材质与工艺‌

  • ‌高强度球墨铸铁‌：阀体采用QT450-10球墨铸铁铸造，强度高、韧性好、重量轻，耐压抗震性能优于灰铸铁。
  • ‌平底流道设计‌：阀底采用直通式平底结构，无凹槽死角，有效防止杂物淤积和细菌滋生，特别适合污水、泥浆等含颗粒介质。
  • ‌环氧粉末喷涂‌：内外表面均采用无毒环氧粉末静电喷涂，涂层附着力强，耐酸碱腐蚀，符合饮用水卫生标准。

四、 主要技术参数

五、 应用领域

• ‌市政给排水‌：城市自来水主干管、小区二次供水管网、消防环网支线，确保供水安全与消防响应速度。
• ‌污水处理‌：污水处理厂进出水管道、污泥输送管线，平底设计不易堵塞，耐腐蚀涂层适应恶劣环境。
• ‌工业循环水‌：电厂、化工厂冷却水系统，耐受长期连续运行及轻微化学腐蚀。
• ‌暖通空调‌：大型建筑冷冻水/冷却水系统，配合电动执行器实现能源管理自动化。

‌六、 选型与维护建议‌

• ‌介质确认‌：若介质含有较多硬质颗粒或高温蒸汽，建议选用硬密封闸阀（如Z941H）而非软密封。
• ‌电源匹配‌：订货时需明确电动执行器的电压等级（AC220V/380V或DC24V）及控制方式（开关型/调节型）。
• ‌定期维护‌：虽然免维护周期长，但建议每年检查一次电动执行器电池及密封件老化情况，长期不动作时应定期进行一次全行程启闭测试，防止锈死。
