1. 产品概述

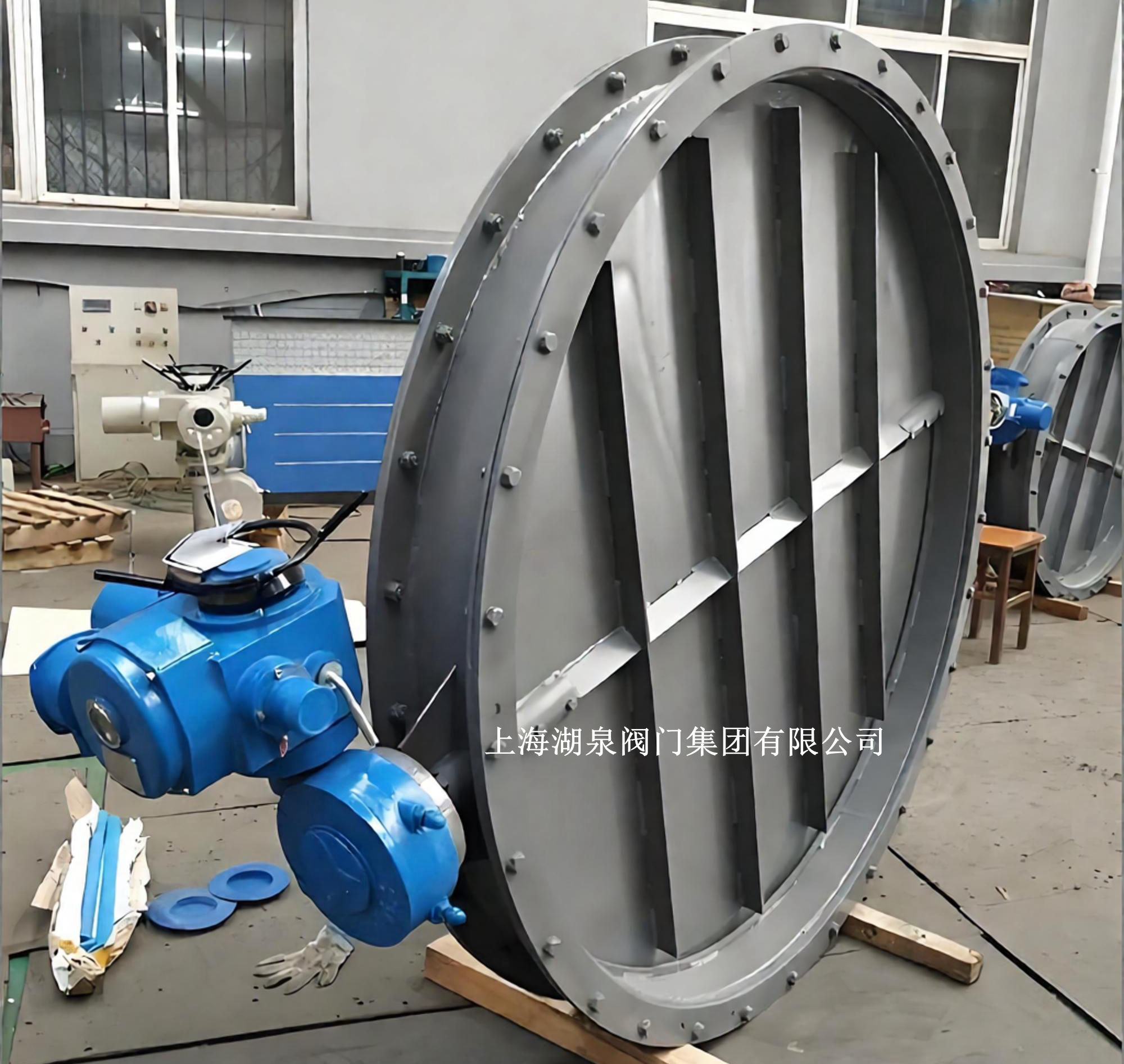

永利yl23411集团官网入口D941W-1C型电动通风蝶阀是一款专为高温、含尘气体工况设计的管道控制设备，特别适用于冶金、电力、建材及环保行业的烟气除尘系统。该阀门采用中线式碟板与短结构钢板焊接设计，具有结构紧凑、重量轻、流阻小、流通量大等特点。作为DN600大口径阀门，它能够有效调节或切断大流量介质，是工业烟道通风与除尘系统中的关键执行元件。

2. 主要技术参数

• ‌产品型号‌：D941W-1C
• ‌公称通径‌：DN600
• ‌公称压力‌：PN0.1 MPa / PN0.25 MPa / PN0.6 MPa（常用为0.1MPa）
• ‌适用介质‌：高温烟气、含尘气体、煤气、空气等
• ‌适用温度‌：
  • 标准型：≤300℃
  • 高温定制型：可达450℃甚至更高（需特殊材质）
• ‌驱动方式‌：电动（角行程电动执行机构）
• ‌泄漏率‌：≤1% ~ 1.5%（非密闭型，允许微量泄漏）
• ‌连接标准‌：GB/T 9115 钢制管法兰

3. 结构特点与设计优势

• ‌耐高温防卡死设计‌：蝶板与阀体之间预留较大的膨胀间隙，有效防止因高温热胀冷缩导致的阀板卡死现象，确保在高温烟气环境下启闭灵活。
• ‌无连杆螺栓结构‌：阀体内无连杆、螺栓等易损件，避免了内部组件松动或脱落的风险，工作可靠性高，使用寿命长，维护成本低。
• ‌轻量化钢板焊接‌：阀体采用钢板焊接制造，相比传统铸造阀体，重量大幅减轻，便于安装与维护，同时保持了足够的结构强度。
• ‌低流阻与大流通量‌：中线式碟板设计使得流体阻力极小，特别适合大口径、大风量的烟气排放与调节需求。
• ‌多工位安装‌：不受介质流向影响，可根据现场管道布局灵活选择安装位置。

4. 材质说明

• ‌阀体/蝶板‌：通常采用碳钢（Q235B/Q345R）或不锈钢（304/316），针对高温烟气除尘工况，推荐选用耐热合金钢或进行表面耐磨处理。
• ‌密封材料‌：根据温度等级选择柔性石墨、金属硬密封或耐高温复合材料，确保在高温下的密封性能与耐久性。
• ‌阀杆‌：采用2Cr13或不锈钢材质，经过调质处理，具有良好的抗扭强度和耐腐蚀性。

5. 电动执行机构配置

• ‌电源电压‌：AC380V（三相，推荐用于DN600及以上大口径）、AC220V、DC24V等可选。
• ‌控制信号‌：支持开关型（无源触点）或调节型（4-20mA / 1-5VDC）。
• ‌防护等级‌：IP55 / IP65，适应户外及粉尘环境。
• ‌功能特性‌：具备过载保护、缺相保护、力矩限制及阀位反馈功能，可实现远程自动控制或与DCS/PLC系统联动。

6. 应用领域

• ‌冶金行业‌：高炉、转炉烟气除尘管道，热风炉通风系统。
• ‌电力行业‌：电厂锅炉烟道气排放控制，脱硫脱硝系统。
• ‌建材行业‌：水泥厂窑头窑尾废气处理，玻璃熔炉通风。
• ‌环保工程‌：工业废气净化装置，大型通风除尘管网。

7. 安装与维护注意事项

• ‌安装方向‌：建议水平安装，若垂直安装需注意执行器承重及防尘防水。
• ‌电气接线‌：务必确认电源相序正确，严禁在通电状态下进行手动操作，以免损坏执行机构。
• ‌定期维护‌：定期检查阀杆填料密封情况，清理蝶板积灰，确保转动部位润滑良好。
• ‌调试要求‌：初次使用前应进行全开全关调试，校准零位与满位信号，确保控制精度。
