产品名称：D943H-16C电动法兰硬密封蝶阀,DN125三偏心铸钢高温蒸汽阀门[ 2026-09-24 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述

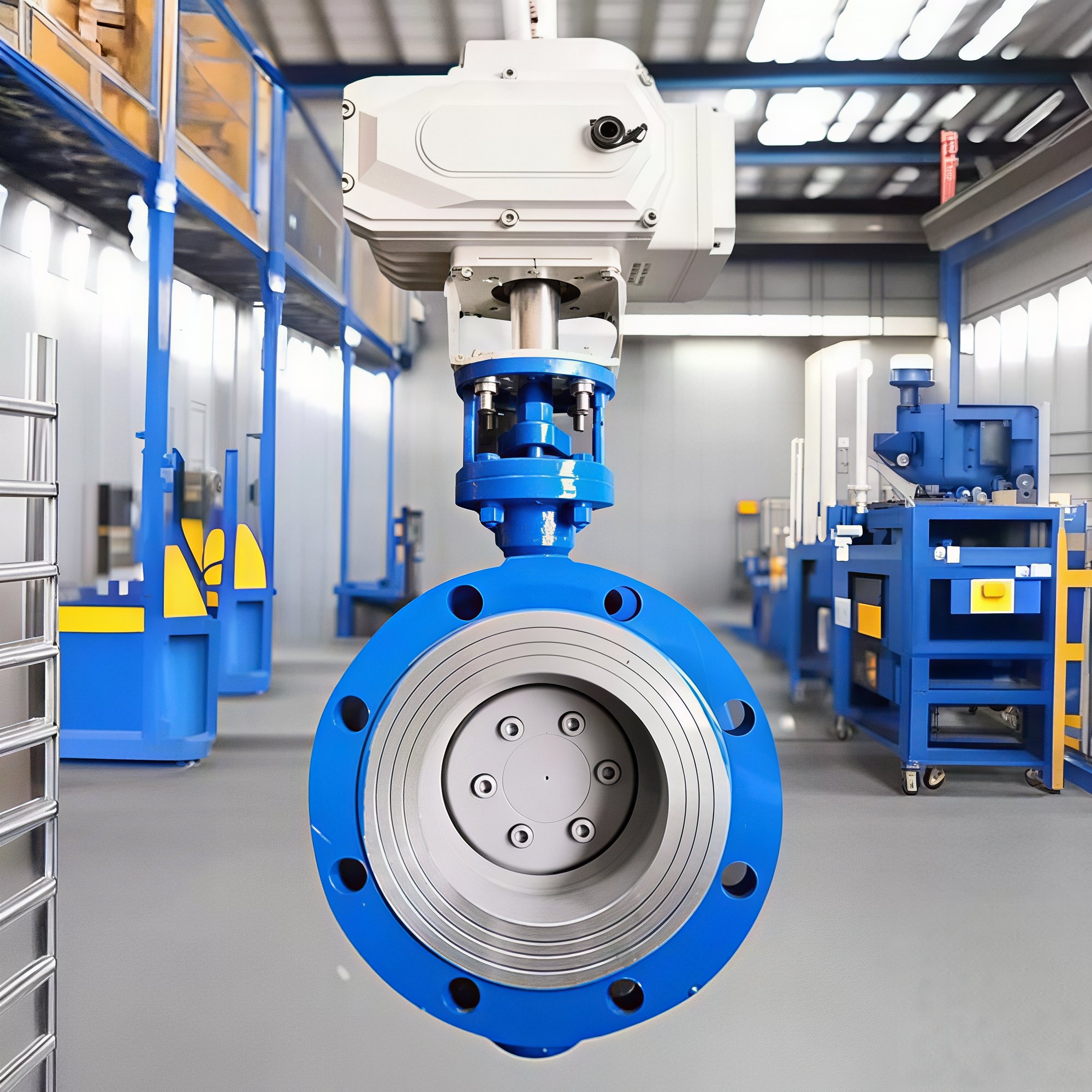

‌永利yl23411集团官网入口 D943H-16C是一款专为高温、高压及严苛工况设计的电动法兰连接三偏心硬密封蝶阀。其中，“D”代表蝶阀，“9”代表电动驱动，“4”代表法兰连接，“3”代表三偏心结构，“H”代表合金钢硬密封，“16”代表公称压力1.6MPa，“C”代表阀体材质为铸钢（WCB）。DN125规格适用于中等口径管道，特别针对高温蒸汽、导热油、烟气等介质进行了优化，具备卓越的密封性能、耐高温性及自动化控制能力，是电力、石化、供热管网等领域的理想截断与调节设备。

二、核心结构与工作原理

‌三偏心设计‌：采用三维偏心原理，使蝶板在启闭过程中密封面瞬间脱离阀座，实现无摩擦启闭。这种设计从根本上消除了传统蝶阀密封面磨损问题，大幅延长阀门使用寿命，并显著降低操作扭矩，节能省力。

‌多层次金属硬密封‌：密封副由阀座密封圈与蝶板密封面组成。蝶板密封面堆焊钴基硬质合金，具有极高的耐磨损、耐腐蚀和耐高温性能；阀座采用不锈钢与柔性石墨等多层次结构，兼具金属硬密封的可靠性与弹性密封的补偿性，确保在高温（≤425℃）下仍能实现零泄漏或极低泄漏率。

‌双向密封功能‌：独特的结构设计使得阀门在安装时无需考虑介质流向，正反方向均能实现可靠密封，适应复杂的管道布局需求。

三、主要技术参数

‌产品名称‌：电动三偏心硬密封蝶阀

‌型号‌：D943H-16C

‌公称通径‌：DN125

‌公称压力‌：PN1.6 MPa (16公斤)

‌适用温度‌：-29℃ ～ 425℃（铸钢材质）

‌适用介质‌：蒸汽、热水、导热油、空气、煤气、油品及弱腐蚀性流体

‌连接方式‌：法兰连接（符合GB/T9113标准）

‌驱动方式‌：电动执行器（角行程，90°旋转）

‌泄漏等级‌：符合GB/T13927标准，可达VI级密封

四、产品特点与优势

‌耐高温高压‌：铸钢阀体配合硬质合金密封面，可长期稳定运行于425℃以下的高温蒸汽环境，抗压能力强。

‌零摩擦长寿命‌：三偏心结构确保启闭过程密封面无接触、无磨损，维护成本极低，使用寿命远超普通软密封蝶阀。

‌智能自动化控制‌：配套高性能电动执行器，支持远程开关控制及4-20mA信号调节，可无缝接入PLC/DCS系统，实现精准流量调节与状态反馈。具备过载保护、过热保护及手动超驰功能，保障运行安全。

‌安装便捷‌：法兰连接尺寸标准化，无需特殊改造即可替换旧阀门；体积小、重量轻，节约安装空间；双向密封特性简化了现场安装流程。

‌流阻小流通大‌：DN125规格蝶板采用流线型设计，过流面积大，流体阻力小，有效降低管道能耗。

五、应用领域

广泛应用于热电联产供热管网、石油化工管道、冶金电力蒸汽系统、城市给排水、环保烟气处理、造纸制药等行业，特别适用于需要频繁启闭、严格防漏及高温介质的工况。

六、选型与定制建议

‌执行器选配‌：根据控制需求，可选配开关型、调节型或防爆型电动头；电源可选AC220V或AC380V。

‌材质升级‌：若介质腐蚀性较强，可将阀体升级为不锈钢（304/316），密封面升级为司太立合金。

‌附件配置‌：可按需加装手轮机构（用于断电时手动操作）、限位开关、位置变送器等。

本产品严格遵循国家制造标准，出厂前经过严格的压力试验与密封性检测，资质齐全，支持第三方检验，确保每一台阀门的安全可靠。
