一、 产品概述

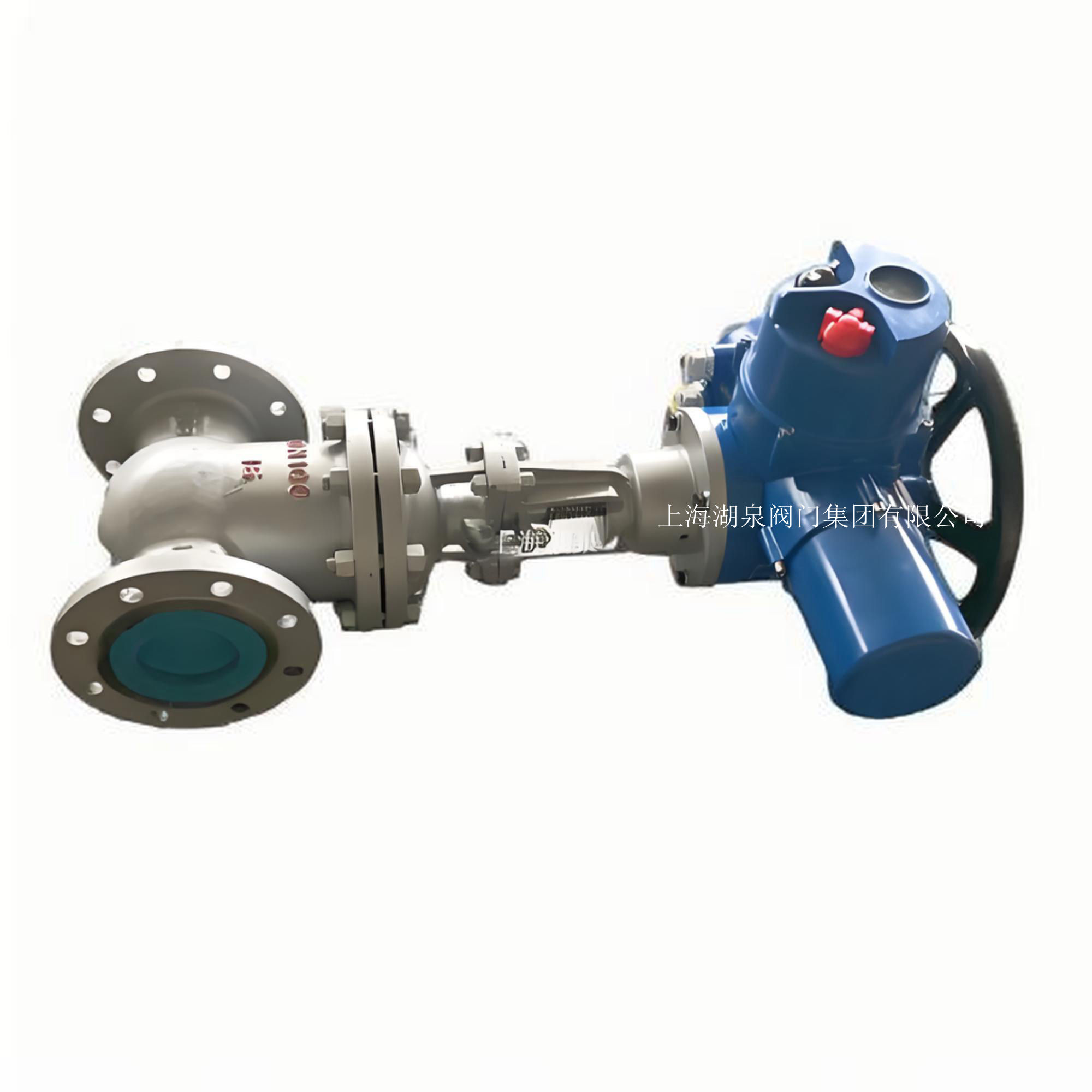

Z941H-25C DN200 硬密封电动法兰闸阀是一款专为中高压工况设计的工业管道切断装置。该阀门由多回转式电动执行机构与铸钢法兰闸阀本体组成，具备远程控制、就地操作及智能调节功能。其核心特点在于采用硬密封结构，密封面堆焊司太立（Stellite）钴基硬质合金，具有耐磨性、耐高温性和抗擦伤性能，适用于石油、化工、电力、冶金等行业的复杂介质管路系统。

型号解析：

• ‌Z‌：闸阀
• ‌9‌：电动驱动
• ‌4‌：法兰连接
• ‌1‌：明杆楔式单闸板
• ‌H‌：阀座密封面材质为Cr13系不锈钢或硬质合金（硬密封）
• ‌25‌：公称压力 PN2.5 MPa (Class 150/25 bar)
• ‌C‌：阀体材质为碳钢 (WCB)
• ‌DN200‌：公称通径 200mm

二、 主要技术参数

三、 产品结构与设计特点

1.硬密封设计

阀门密封副采用不同硬度的司太立钴基硬质合金堆焊工艺。相比软密封闸阀，硬密封结构在高温、高压及含有颗粒杂质的介质中表现更为优异，具有极强的抗冲刷能力和长寿命特性，有效防止密封面因高温变形或介质腐蚀导致的泄漏。

2. 楔式弹性闸板结构

采用楔式单闸板设计，闸板具有微量弹性补偿能力。在关闭状态下，介质压力辅助闸板紧贴阀座密封面，实现自紧密封，确保零泄漏。中大口径（如DN200）配置推力轴承，显著降低启闭过程中的摩擦阻力，使操作更加轻便灵活。

3. 高性能电动执行机构

• ‌控制方式‌：支持开关型（全开/全关）和调节型（4-20mA信号控制）。
• ‌防护等级‌：标准 IP55，可选配 IP67 或 ExdⅡBT4 防爆等级，适应潮湿、易燃易爆环境。
• ‌智能功能‌：内置转矩保护、行程控制、现场/远程切换按钮及开度指示器。支持 PLC 系统集成，可实现自动化流水线控制。
• ‌手电动切换‌：配备手动-电动切换机构，在断电或紧急情况下可手动操作阀门，保障系统安全。

4. 优化的流道设计

阀门通道流畅，流阻系数小，全开时流体直通，几乎无压降，有利于节能降耗。阀杆经调质及表面氮化处理，具备优异的耐腐蚀性和抗擦伤性，延长了使用寿命。

四、 适用范围与应用领域

适用行业

• ‌石油化工‌：原油输送、炼化装置、天然气管道。
• ‌电力能源‌：火力发电厂的主蒸汽管道、给水系统、冷凝水系统。
• ‌水处理‌：城市供水、污水处理、水利枢纽工程。
• ‌其他领域‌：制药、造纸、冶金、船舶制造等。

适用介质

主要适用于清洁或含少量颗粒的水、过热蒸汽、饱和蒸汽、导热油、重油、轻质油品等非强腐蚀性介质。对于硝酸、醋酸等强腐蚀性介质，建议选用不锈钢（P/R型）材质版本。

五、 安装与维护指南

1. 安装注意事项

• ‌方向检查‌：虽然闸阀通常双向密封，但建议按照阀体箭头指示方向安装，以优化密封性能和减少冲蚀。
• ‌水平安装‌：建议在水平管道上安装，若垂直安装需确保电动头朝上，避免雨水积聚进入电机。
• ‌初始调试‌：‌关键步骤‌。初次通电前，必须手动将阀门开启至约 50% 位置，再接通电源进行相序检查和限位调整，以防电机反转导致阀门损坏或卡死。
• ‌法兰连接‌：确保配对法兰平行且同心，使用合适的垫片，均匀紧固螺栓，避免偏载导致密封失效。

2. 日常维护

• ‌定期检查‌：检查电动执行器的电气接线是否松动，润滑传动部件（如阀杆螺纹、齿轮箱）。
• ‌填料维护‌：若发现阀杆处有轻微泄漏，可适当压紧填料压盖；若泄漏严重，需停机更换柔性石墨填料。
• ‌清洁保养‌：保持阀门外部清洁，特别是电动头的散热片和手动轮，防止灰尘堆积影响散热和操作。
• ‌长期停用‌：若阀门长期处于半开状态，建议定期全开全关一次，以防止密封面结垢或卡涩。

六、 选型建议

• ‌介质特性‌：确认介质是否为高温蒸汽或油品，若是强酸强碱，需升级为不锈钢材质。
• ‌温度要求‌：碳钢 WCB 最高适用温度为 425℃，若超过此温度，需选用铬钼钢（I型）材质。
• ‌控制需求‌：明确是需要简单的开关控制（ON/OFF），还是需要精确流量调节（Modulating）。调节型需选配带反馈信号的电动执行器。
• ‌环境要求‌：若安装在户外或危险区域，需选择相应防护等级（IP67）或防爆型（Ex d IIB T4）执行器。
