1. 产品概述

永利yl23411集团官网入口 H44H-25 法兰式旋启止回阀是一种依靠介质自身流动力量自动启闭的阀门，主要用于防止管道中介质倒流。该型号阀门专为公称压力 PN2.5MPa（25公斤级）、公称通径 DN300 的工况设计，广泛应用于石油、化工、制药、电力及水处理等行业的工艺管路中。其核心功能是确保介质单向流动，有效保护泵体及驱动电机免受反转损害，并防止容器内介质泄放引发安全事故。

2. 型号含义解析

• ‌H‌：代表阀门类型为止回阀（逆止阀）。
• ‌4‌：代表连接形式为法兰连接。
• ‌4‌：代表结构形式为旋启式。
• ‌H‌：代表密封面材料为合金钢（通常指堆焊硬质合金或铁基合金，具备高耐磨性）。
• ‌25‌：代表公称压力为 2.5 MPa。
• ‌DN300‌：代表公称通径为 300mm。

3. 主要技术参数

• ‌公称压力‌：PN2.5 MPa
• ‌公称通径‌：DN300 mm
• ‌适用介质‌：水、油品、蒸汽及部分酸性介质（具体取决于阀体材质，如碳钢WCB适用于≤425℃的水、油、蒸汽）。
• ‌工作温度‌：-29℃ ～ 550℃（根据材质不同有所差异，碳钢通常≤425℃，铬钼钢可达550℃）。
• ‌设计标准‌：符合 GB/T 12236《钢制旋启式止回阀》及 GB/T 12221 结构长度标准。
• ‌连接标准‌：法兰连接符合 GB/T 9113 或 JB/T 79 标准。

4. 结构特点与优势

• ‌内装式摇臂结构‌：所有启闭件均安装于阀体内部，不穿透阀体壁，除中法兰部位外无其他外漏点，极大降低了介质外泄风险，安全性高。
• ‌球面连接补偿‌：摇臂与阀瓣连接处采用球面结构设计，使阀瓣在360度范围内具有微量自由度，能够自动补偿位置偏差，确保密封面贴合紧密，提升密封可靠性。
• ‌高性能密封面‌：密封副采用铁基合金或司太立（Stellite）钴基硬质合金堆焊工艺，具有优异的耐磨性和耐腐蚀性，适应含颗粒或高温高压工况。
• ‌流体阻力小‌：流道设计通畅，介质通过时压力损失小，阀瓣关闭迅速，有助于减小水锤压力对管网的冲击。

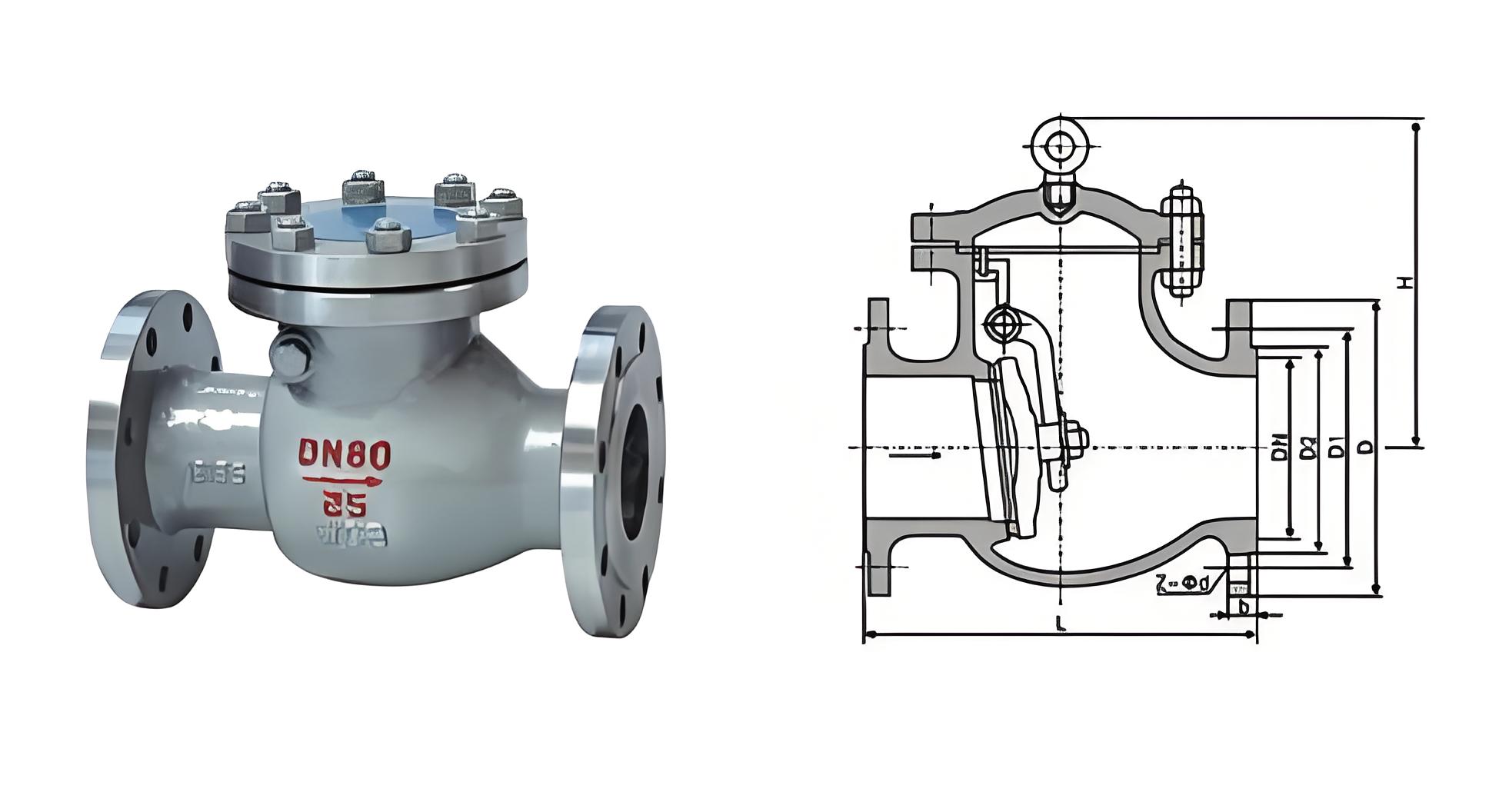

5. DN300 规格尺寸参考

根据国家标准及行业通用数据，H44H-25 DN300 的主要外形尺寸如下（单位：mm）：

• ‌结构长度 (L)‌：约 750 mm（系列2）或 711 mm（系列1，具体依制造标准而定，常见为750mm）。
• ‌法兰外径 (D)‌：约 460 mm。
• ‌螺栓孔中心圆直径 (D1)‌：约 410 mm。
• ‌高度 (H)‌：约 480 mm - 520 mm（视具体结构设计略有差异）。
• ‌重量‌：约 320 kg - 790 kg（取决于具体铸造工艺及是否带阻尼装置，铸钢材质通常在300kg以上，重型精铸可能更重）。

6. 安装与维护注意事项

• ‌安装方向‌：必须保证介质流向与阀体箭头指示方向一致。
• ‌安装位置‌：一般建议水平安装；若需垂直安装，必须确保介质自下而上流动。
• ‌清洁要求‌：安装前应清除阀门内腔的油垢、杂物，并拆除两端防护盖。
• ‌介质要求‌：通过阀门的介质不应含有大量硬质颗粒，以免划伤密封面影响密封效果。
• ‌旁通设置‌：若用于有反输流程的管道，建议在阀门前后设置旁通管路。
