1. 产品概述

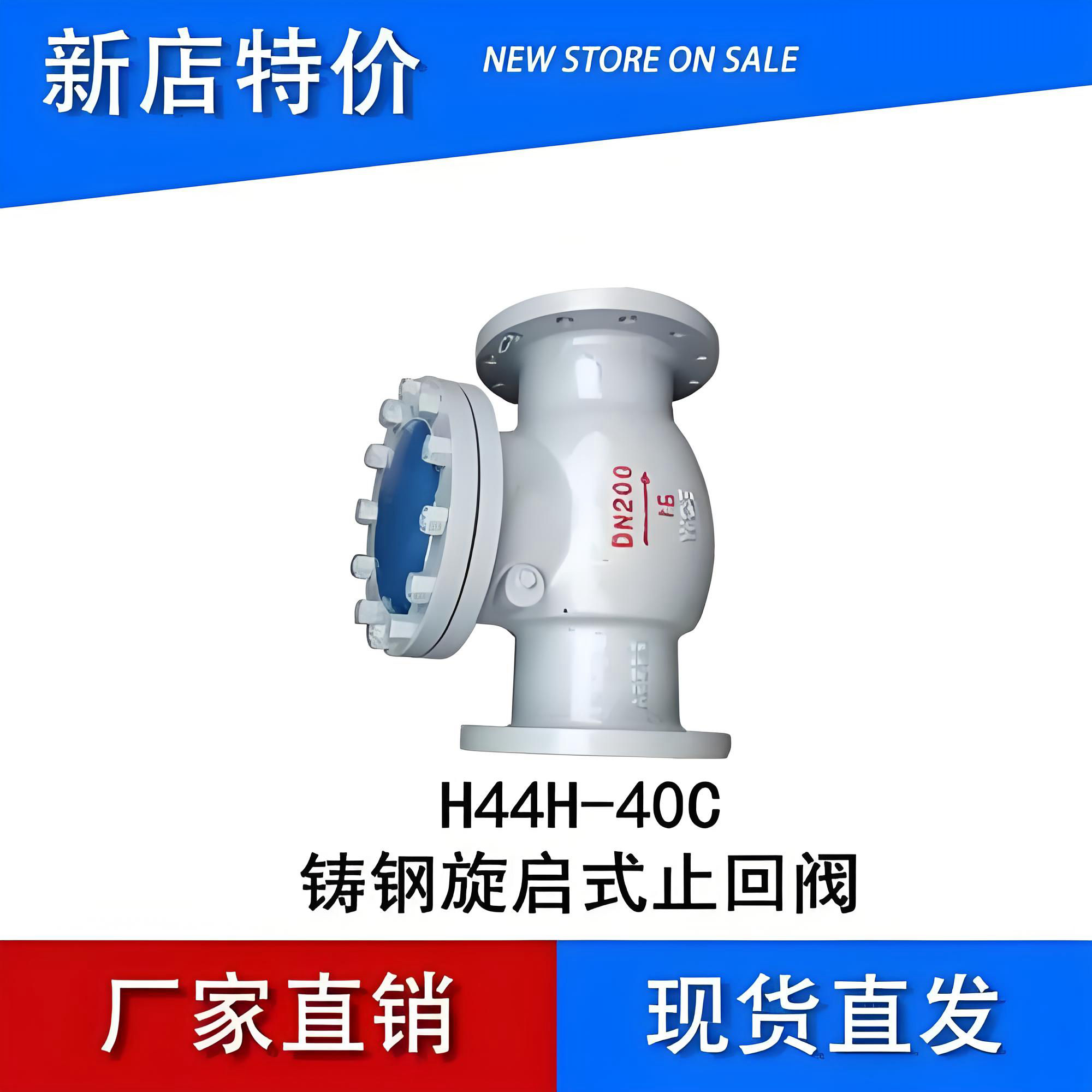

永利yl23411集团官网入口H44H-40-DN100 是一款高性能的旋启式法兰止回阀（又称逆止阀、单向阀）。该阀门依靠介质自身的流动力量自动开启和关闭，主要用于防止管道系统中的介质倒流，保护泵体、压缩机及压力容器免受回流冲击和水锤破坏。其型号中的“H44H”代表法兰连接、旋启式结构及硬密封设计，“40”代表公称压力为 PN40（4.0MPa），“DN100”代表公称通径为 100mm。

2. 型号含义解析

根据国标阀门型号编制规则，H44H-40 的具体含义如下：

• ‌H‌：阀门类型代号，表示止回阀。
• ‌4‌：连接形式代号，表示法兰连接。
• ‌4‌：结构形式代号，表示旋启式（阀瓣绕转轴旋转运动）。
• ‌H‌：密封面材料代号，表示阀座密封面堆焊硬质合金（如钴基或铁基合金），具备优异的耐磨性和耐腐蚀性。
• ‌40‌：公称压力数值，表示 PN40（即 4.0 MPa / 40 bar）。
• ‌DN100‌：公称通径，表示阀门接口直径为 100mm。
• 注：若型号后缀无材质代码（如C、P、R等），通常默认阀体材料为碳钢（WCB），具体需以厂家实际铭牌为准。

3. 主要技术参数

• ‌公称通径‌：DN100
• ‌公称压力‌：PN40 (4.0 MPa)
• ‌适用温度‌：-29℃ ～ +550℃（取决于阀体及密封材质，碳钢适用于常温至中高温，不锈钢适用范围更广）
• ‌适用介质‌：水、蒸汽、油品、天然气及部分腐蚀性化学介质（酸性或碱性介质需选用特定耐蚀材质如不锈钢304/316L）
• ‌连接方式‌：法兰连接（符合 GB/T9113、JB/T79 等标准）
• ‌驱动方式‌：自动（水力控制）
• ‌制造标准‌：GB/T 12236《钢制旋启式止回阀》、API 6D、API 594

4. 结构特点与工作原理

• ‌旋启式设计‌：阀瓣呈圆盘状，通过摇臂绕阀体内的销轴旋转。当介质正向流动时，流体推力顶开阀瓣，通道导通；当介质停止流动或反向回流时，阀瓣在自重及反向压力作用下迅速压紧阀座，切断流道。
• ‌内装式销轴‌：采用内装式摇臂结构，减少了外部泄漏点，提高了使用的安全性和可靠性。
• ‌硬密封工艺‌：密封面采用堆焊硬质合金技术，具有极高的硬度、耐磨损、耐冲刷和抗擦伤性能，确保长期运行下的密封可靠性，延长使用寿命。
• ‌低流阻设计‌：全开状态下流道直通，流体阻力小，压力损失低，有利于节能。

5. 应用领域

• ‌石油化工‌：原油输送、炼化装置管线。
• ‌电力行业‌：锅炉给水系统、蒸汽管道。
• ‌制药与化肥‌：各类化工流体输送管路。
• ‌冶金与轻工‌：工业用水及工艺介质管道。

6. 安装与维护注意事项

• ‌安装方向‌：必须保证阀体箭头指示方向与介质流动方向一致。
• ‌安装位置‌：可安装在水平管道上，也可安装在垂直管道上（介质流向需自下而上）。建议安装在泵出口处，以防止停泵时的介质倒灌。
• ‌维护检查‌：定期检查阀瓣动作是否灵活，密封面是否有磨损或划伤。若发现内漏严重，需研磨或更换密封面。
• ‌压力测试‌：安装前应进行压力试验，确保阀体及密封面无泄漏。
