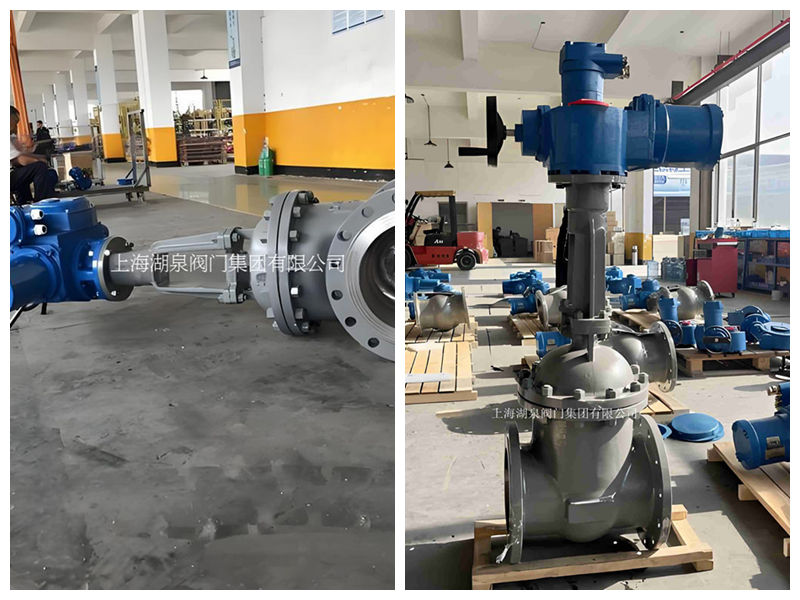

产品名称：电动闸阀Z941H-40C DN200(PN4.0MPa)| 国标GB/T12234|铸钢WCB主体[ 2026-08-26 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述

永利yl23411集团官网入口Z941H-40C DN200 是一款符合国家标准 GB/T 12234 设计制造的法兰连接明杆楔式电动闸阀。该阀门主体采用优质铸钢（WCB）材质，公称压力为 PN4.0MPa（40公斤），公称通径为 DN200。它通过多回转式电动执行机构驱动阀杆螺母，使闸板作垂直升降运动，从而实现管道介质的全开或全关控制。该产品广泛应用于石油、化工、电力、冶金及城市给排水等工业管路系统中，主要用于截断或接通管路中的水、蒸汽、油品等非腐蚀性或弱腐蚀性介质。

二、主要技术参数‌
- ‌产品名称‌：电动法兰闸阀
- ‌型号规格‌：Z941H-40C DN200
- ‌公称压力‌：PN4.0 MPa (40 Bar)
- ‌公称通径‌：DN200 (8英寸)
- ‌主体材质‌：WCB (铸钢)
- ‌适用温度‌：-29℃ ～ 425℃
- ‌适用介质‌：水、油品、蒸汽、天然气等
- ‌连接方式‌：法兰连接 (符合 JB/T 79 标准)
- ‌制造标准‌：GB/T 12234 (设计与制造)、GB/T 12221 (结构长度)、GB/T 13927 (试验与检验)
三、结构特点与优势‌
- ‌流体阻力小‌：阀体内部介质通道直通，介质流经阀门时不改变流动方向，流阻系数极小，节能效果显著。
- ‌密封性能可靠‌：密封面通常堆焊司太立钴基硬质合金或不锈钢，具有耐磨、耐高温、耐腐蚀特性；配合柔性石墨填料，确保阀杆处密封严密，无外漏。
- ‌启闭省力平稳‌：采用楔式弹性闸板结构，能自动补偿密封面的磨损，提高密封寿命。中大口径阀门配备推力轴承或滚动轴承，有效降低启闭力矩，操作轻便。
- ‌自动化控制‌：配备高性能电动执行器，支持远程控制、就地控制及PLC智能控制。具备行程控制和转矩保护功能，防止因过载损坏阀门或电机。部分型号支持4-20mA信号反馈，便于集成到DCS系统。
- ‌双向流通‌：介质流动方向不受限制，可从阀门两侧任意方向流过，安装灵活方便。
四、应用领域
该阀门适用于工作温度在 -29℃ 至 425℃ 之间的各种管路系统，常见应用场景包括：
- ‌火力发电厂‌：主蒸汽管道、给水管道、循环水系统。
- ‌石油化工‌：原油输送、成品油管道、工艺水管线。
- ‌冶金行业‌：冷却水系统、压缩空气管道。
- ‌城市建设‌：大型供水管网、污水处理设施。
五、安装与维护注意事项‌
- ‌安装方向‌：阀门一般应水平安装在管道上，电动执行机构位于上方，以便于操作和维护。
- ‌调试要求‌：初次安装通电前，建议手动将阀门开启至约50%位置，检查电机相序是否正确，避免反向运行导致阀门卡死或执行器损坏。
- ‌定期维护‌：定期检查电动执行器的电气接线及机械传动部件，保持阀杆螺纹清洁并定期加注润滑脂，确保操作灵活。长期关闭的阀门应定期微动开关，防止密封面粘连。
