1. 产品概述

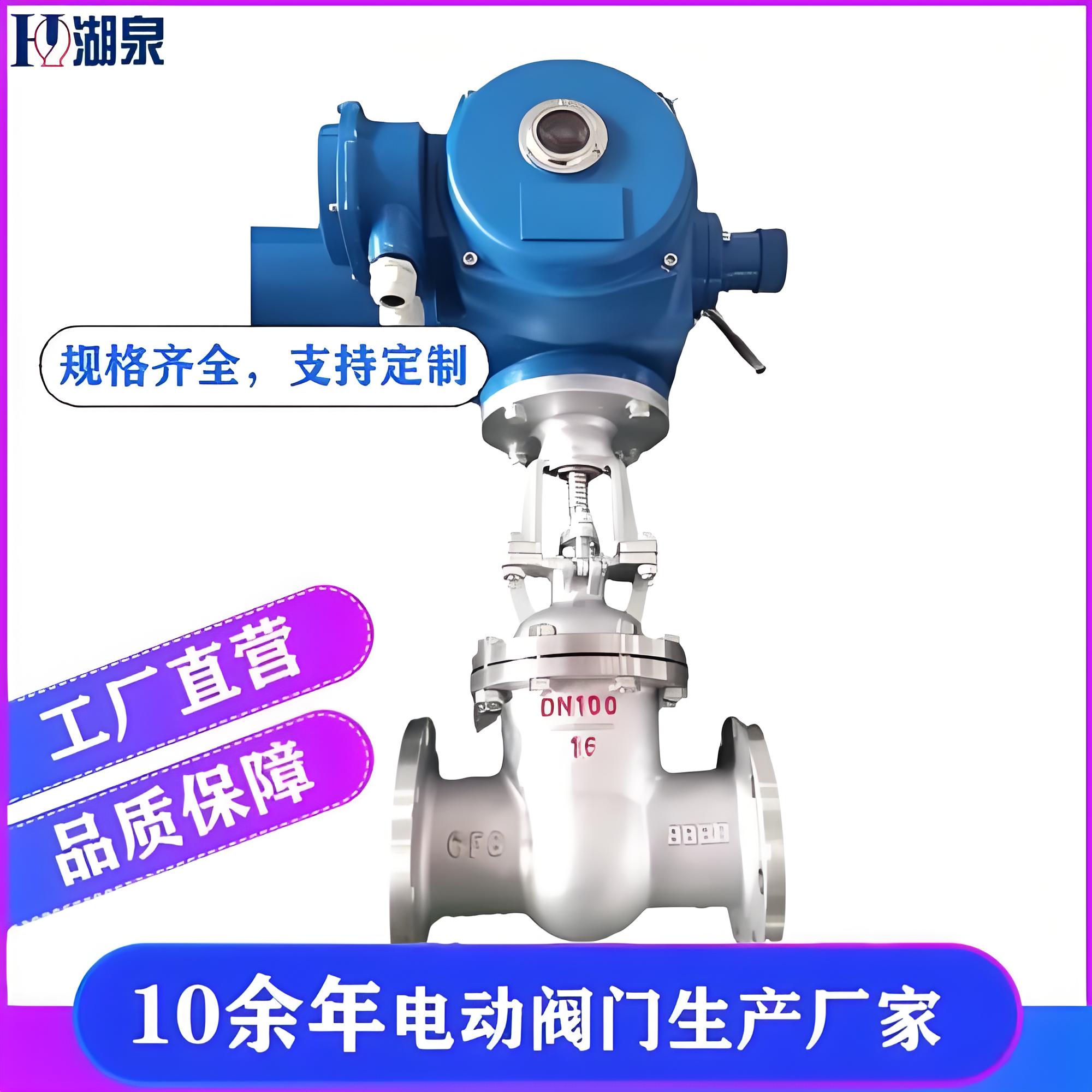

永利yl23411集团官网入口Z941W-16P DN150 是一款法兰连接的中压电动不锈钢闸阀，专为石油、化工、电力及制药等行业的管路系统设计。该阀门主要用于截断或接通管路中的介质，特别适用于蒸汽、弱酸碱溶液、油品及水等工况。其核心优势在于采用优质不锈钢材质（如304/316系列），具备优异的耐酸碱腐蚀性能和耐高温特性，配合多回转电动执行器，实现远程自动化控制，操作简便且密封可靠。

2. 型号含义解析

• ‌Z‌：闸阀 (Gate Valve)
• ‌9‌：电动驱动 (Electric Drive)
• ‌4‌：法兰连接 (Flange Connection)
• ‌1‌：明杆楔式弹性闸板结构 (Rising Stem, Wedge Type)
• ‌W‌：阀体与密封面材质相同，由阀体直接加工而成 (Body material same as sealing surface, typically Stainless Steel)
• ‌16‌：公称压力 PN1.6 MPa (16 Bar)
• ‌P‌：阀体材质为铬镍钛不锈钢 (通常指 304 不锈钢, Cr-Ni-Ti Stainless Steel)
• ‌DN150‌：公称通径 150mm

3. 主要技术参数

• ‌公称通径‌：DN150
• ‌公称压力‌：PN1.6 MPa
• ‌适用温度‌：-29℃ ～ 425℃（具体取决于密封填料材质，石墨填料可达更高温度）
• ‌适用介质‌：蒸汽、水、油品、硝酸类、醋酸类、弱酸碱溶液、氨、尿素等腐蚀性或非腐蚀性介质。
• ‌连接方式‌：法兰连接（符合 GB/T 9113、JB/T 79 等标准）
• ‌驱动方式‌：电动（可配手动机构，支持远程开关控制）
• ‌流动方向‌：双向流动

4. 结构特点与材质配置

4.1 结构优势

• ‌流体阻力小‌：直通式流道设计，介质流向不受限制，压力损失小。
• ‌启闭省力‌：采用楔式弹性闸板结构，中大口径设置推力轴承，摩擦系数低，启闭轻松自如。
• ‌密封可靠‌：密封副配对合理，闸板和阀座密封面可采用司太立(Stellite)钴基硬质合金堆焊，硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
• ‌刚性好‌：阀体采用整体铸造工艺，强度高，耐压性能稳定。

4.2 主要零件材质 (针对 Z941W-16P 系列)

5. 应用领域

• ‌化工行业‌：输送酸、碱、盐等腐蚀性介质的管道系统。
• ‌电力行业‌：火力发电厂的蒸汽管道、给水管道。
• ‌制药食品‌：对洁净度和耐腐蚀性有要求的流体控制。
• ‌一般工业‌：水处理、油品输送、暖通空调系统等。

6. 安装与维护注意事项

• ‌安装前检查‌：核对阀门铭牌参数是否符合工况要求；检查阀腔内是否有杂物，确保关闭件处于关闭状态。
• ‌安装方向‌：阀门可任意角度安装，但建议手轮向上以便于操作。对于重量较大的DN150阀门，管道应有足够的支撑，避免阀门承受额外管道应力。
• ‌电气接线‌：严格按照电动执行器说明书进行接线，注意电压等级（通常为AC380V或AC220V），并做好接地保护。
• ‌调试运行‌：首次使用前应进行手动和电动启闭测试，确认行程限位准确，无卡阻现象。
• ‌定期维护‌：定期检查填料函泄漏情况，必要时压紧或更换填料；保持电动执行器外部清洁干燥，防止雨水侵入。

7. 执行标准

• 设计制造：GB/T 12234《石油、天然气工业用螺柱连接阀盖的钢制闸阀》
• 结构长度：GB/T 12221《金属阀门 结构长度》
• 法兰连接：GB/T 9113《整体钢制管法兰》
• 试验检验：GB/T 13927《工业阀门 压力试验》
• 电动装置：JB/T 8528《普通型阀门电动装置技术条件》
