1. 产品概述

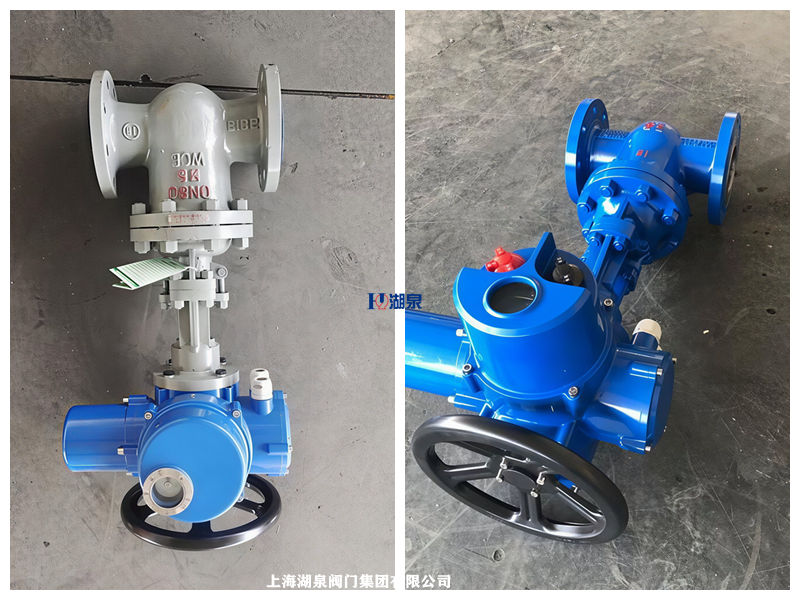

永利yl23411集团官网入口Z941H-16R-DN200 是一款专为强腐蚀性介质及含颗粒工况设计的智能型电动法兰闸阀。该阀门主体采用优质 ‌316L 超低碳奥氏体不锈钢‌制造，具备耐酸腐蚀性能，特别适用于磷酸、尿素、甲铵液等化工介质的输送与截断。针对“磷酸罐排渣”这一特定工况，阀门在密封结构与驱动方式上进行了优化，能够有效应对磷酸介质中可能夹带的固体颗粒冲刷，确保长期运行的密封可靠性与操作稳定性。

2. 型号含义解析

• ‌Z‌：闸阀 (Gate Valve)
• ‌9‌：电动驱动 (Electric Drive)
• ‌4‌：法兰连接 (Flange Connection)
• ‌1‌：明杆楔式单闸板结构 (Rising Stem, Wedge Type)
• ‌H‌：合金钢/硬质合金密封面 (Hard Seal, 通常指堆焊司太立或类似硬质合金，耐磨耐蚀)
• ‌16‌：公称压力 PN1.6 MPa (16 Bar)
• ‌R‌：阀体材质为铬镍钼钛钢，即 ‌316L 不锈钢‌ (Cr-Ni-Mo-Ti Steel, specifically 316L for low carbon corrosion resistance)
• ‌DN200‌：公称通径 200mm

3. 核心技术参数

4. 针对“磷酸罐排渣”工况的专项设计优势

4.1 耐腐蚀性

磷酸虽为中强酸，但在工业生产中常含有杂质或处于高温状态。316L 不锈钢因添加了钼(Mo)元素且碳含量极低（≤0.03%），显著提高了耐点蚀和晶间腐蚀的能力，优于普通的304或316不锈钢，能长期抵抗磷酸及其混合物的侵蚀，延长阀门使用寿命。

4.2 耐磨损硬密封结构

排渣工况下，介质中往往含有未完全反应的固体颗粒或结晶物。

• ‌密封面强化‌：闸板与阀座密封面采用 ‌司太立(Stellite)钴基硬质合金堆焊‌ 工艺，硬度高、耐磨性好、抗擦伤能力强。相比软密封，硬密封更能承受颗粒介质的冲刷，避免密封面划伤导致的泄漏。
• ‌楔式弹性闸板‌：采用楔式弹性结构，能在关闭时产生微小的弹性变形，补偿因颗粒卡阻或热膨胀引起的密封面偏差，确保双向零泄漏。

4.3 防卡死与易清洁设计

• ‌直通流道‌：全通径设计，流阻系数小，介质流经阀门时不改变方向，减少颗粒沉积和堵塞风险。
• ‌阀杆保护‌：阀杆采用梯形螺纹传动，并配有推力轴承，减小启闭力矩。对于含渣介质，建议选用带有吹扫口或自清洁结构的阀盖设计（如有定制需求），防止磷酸结晶卡死阀杆。

4.4 智能电动控制

• ‌远程操控‌：配备高性能电动执行器，支持远程控制、PLC联动及DCS系统集成，实现磷酸罐排渣过程的自动化管理，减少人员接触腐蚀性介质的风险。
• ‌扭矩保护‌：执行器内置过载保护功能，当闸板因渣滓卡阻导致扭矩异常升高时，自动切断电源并报警，保护电机与阀门机械结构不被损坏。
• ‌手电动切换‌：具备手动应急操作机构，在断电或电气故障时，可通过手轮进行紧急启闭，保障生产安全。

5. 应用领域

• ‌磷肥化工‌：磷酸储罐、反应槽、浓缩器的排渣与进料管路。
• ‌精细化工‌：涉及酸性介质、含颗粒浆液的输送系统。
• ‌环保工程‌：酸性废水处理、污泥排放管道。
• ‌其他行业‌：造纸、制药、海水淡化等需要耐氯离子和酸腐蚀的场合。

6. 安装与维护注意事项

• ‌安装方向‌：阀门可安装在管道的任何位置，但建议执行器向上垂直安装，以便于维护和散热。
• ‌清洗管道‌：安装前务必清除管道内的焊渣、铁屑等杂物，以免损伤密封面。
• ‌定期活动‌：对于长期处于关闭状态的排渣阀，建议定期（如每周）进行小幅度的启闭动作，防止磷酸结晶或沉淀物将闸板卡死。
• ‌填料检查‌：定期检查阀杆填料函，若发现微量泄漏，可适当压紧填料压盖；若泄漏严重，需更换柔性石墨填料。
• ‌电气接线‌：严格按照执行器接线图进行接线，注意相序正确，避免电机反转导致阀门损坏。
