1. 产品概述

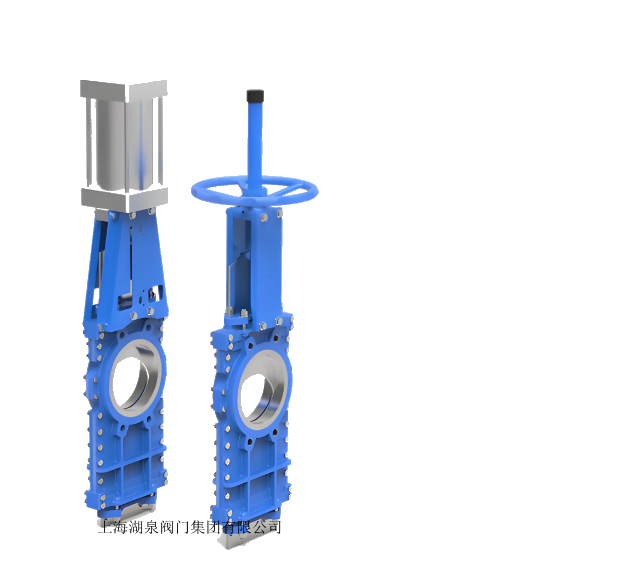

永利yl23411集团官网入口SCZ73H-10P 是一款专为高粘度、含颗粒及纤维介质设计的‌手动穿透式刀型闸阀‌。该阀门采用对夹式连接，公称通径为 DN150，公称压力为 1.0 MPa，阀体材质为 304 不锈钢。其核心特征在于闸板加长并加工有与管道通径相同的圆孔，通过闸板的上下运动实现介质的全流通或完全切断，特别适用于排渣、纸浆、泥浆等工况，能有效解决传统阀门易堵塞、积渣的问题。

2. 型号含义解析

• ‌SC‌：特种阀门代号，表示穿透式结构。
• ‌Z‌：阀门类型代号，表示闸阀。
• ‌7‌：连接形式代号，表示对夹式连接。
• ‌3‌：结构形式代号，表示单闸板。
• ‌H‌：密封材料代号，表示 Cr13 硬密封（也可根据需求配置其他密封形式，但 H 代表硬密封）。
• ‌10‌：工作压力代号，表示公称压力为 1.0 MPa。
• ‌P‌：阀体材料代号，表示 304 不锈钢（CF8）。

3. 主要技术参数

• ‌公称通径‌：DN150
• ‌公称压力‌：1.0 MPa
• ‌适用温度‌：≤550℃（针对 304 不锈钢材质）
• ‌驱动方式‌：手动（手轮操作）
• ‌连接方式‌：对夹式
• ‌适用介质‌：糖浆、纸浆、污水、煤浆、矿渣、炉渣、灰、渣水混合物等高浓度、含固体颗粒介质。

4. 结构特点与优势

4.1 穿透式设计，全流通无滞留

闸板底部伸出阀体，并在闸板上加工有一个同等通径的通孔。

• ‌开启状态‌：闸板通孔与管道通径完全吻合，介质可全部流走，形成全通径流通，无凹槽、无死角，彻底避免介质卡阻和堆积。
• ‌关闭状态‌：闸板紧贴阀座，实现双向密封，确保零泄漏。

4.2 优异的密封性能

• ‌双向密封‌：配备两个阀座密封圈，支持双向流动密封。
• ‌自清洁功能‌：闸板具有剪切作用，在启闭过程中可刮除密封面上的粘着物，防止密封面磨损，延长使用寿命。
• ‌自动补偿‌：部分设计采用可动式密封座，配合 O 型圈预紧，对长期使用中的密封副磨损具有自动补偿功能。

4.3 材质优良，耐腐蚀耐磨

• ‌阀体/闸板‌：采用 304 不锈钢（CF8），具有良好的耐腐蚀性和刚性，适用于多种化学介质及高温环境。
• ‌阀杆‌：通常采用 304 不锈钢或 2Cr13，表面可进行镀铬或离子氮化处理，提高耐磨性。
• ‌填料‌：采用 PTFE（聚四氟乙烯）或石墨，密封性好，摩擦系数低。

4.4 操作轻便，维护简单

• ‌低摩擦传动‌：螺杆传动可采用双平面轴承设计，大幅减少摩擦力，使手动启闭更加轻便顺畅。
• ‌结构紧凑‌：对夹式结构设计，重量轻，安装空间小，便于在狭窄管道系统中安装和维护。

5. 应用领域

• ‌造纸行业‌：纸浆输送、黑液排放、废纸回收系统。
• ‌环保行业‌：污水处理厂污泥排放、脱硫脱硝系统灰渣处理。
• ‌矿业与冶金‌：矿浆输送、尾矿排放、炉渣排出。
• ‌化工与制药‌：高粘度化工原料、含颗粒药液输送。
• ‌电力行业‌：燃煤电厂除灰渣系统。
• ‌食品行业‌：糖浆、淀粉浆等含杂质食品介质的控制。

6. 外形尺寸参考（DN150）

根据通用标准，DN150 规格的主要外形尺寸参考如下（具体以厂家图纸为准）：

• ‌结构长度 (L)‌：约 60 mm (PN1.0)
• ‌法兰连接直径 (Φ1)‌：约 240 mm
• ‌总高度 (H)‌：约 816 mm
• ‌手轮高度 (H2)‌：约 152 mm
• ‌螺栓孔数及直径‌：8-M20

7. 选型与订货须知

在订购 SCZ73H-10P DN150 阀门时，请确认以下信息以确保选型准确：

• ‌介质特性‌：明确介质的名称、浓度、颗粒大小、腐蚀性等。
• ‌工作温度与压力‌：确认实际工况下的最高温度和最大压力。
• ‌密封要求‌：根据介质特性选择硬密封（H）或软密封（F/X）。
• ‌附件需求‌：是否需要限位开关、位置指示器或其他气动/电动执行机构（若需自动化控制）。
