1. 产品概述

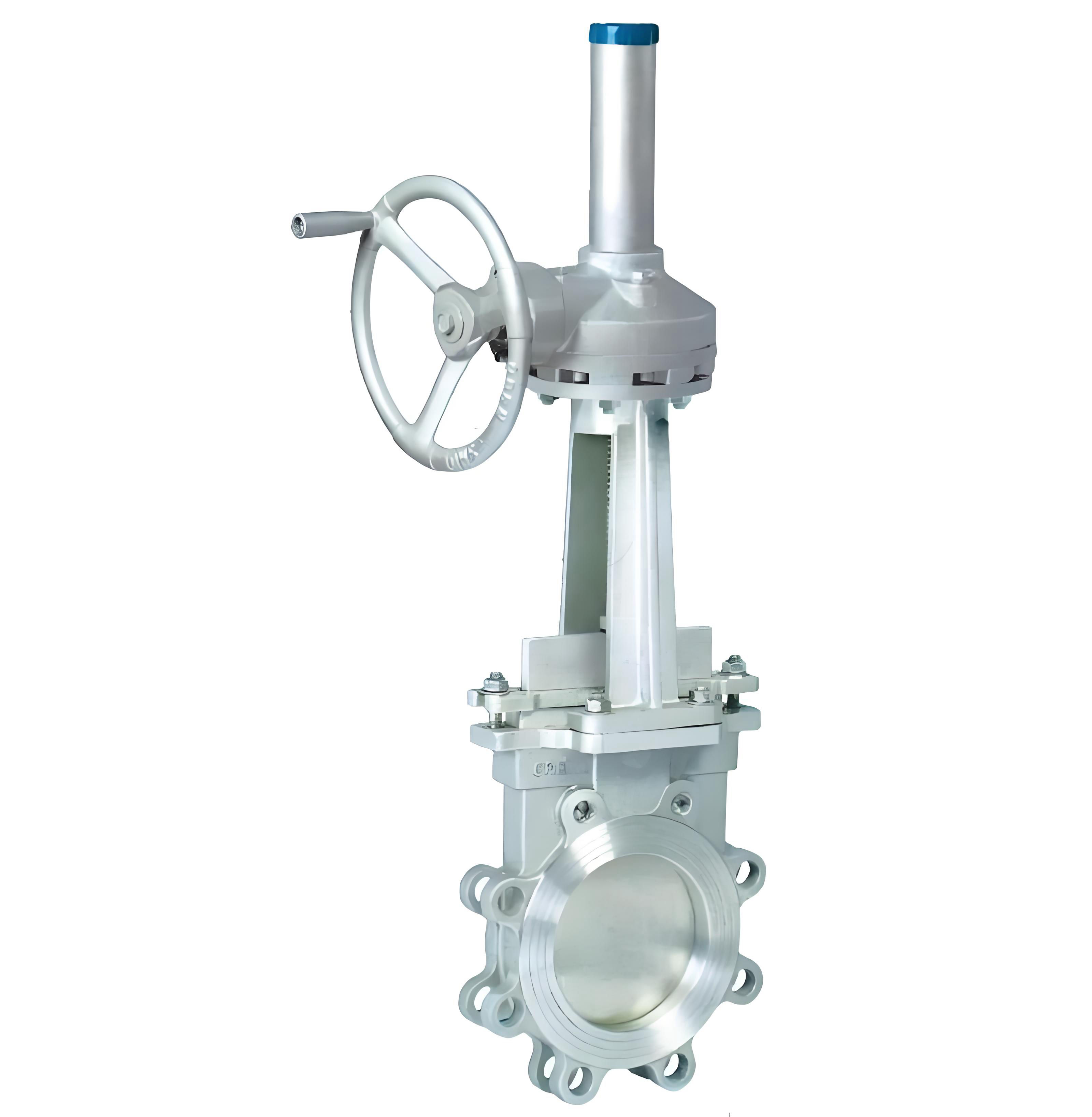

永利yl23411集团官网入口PZ573X-10P 是一款专为大口径、高磨损及含杂质介质工况设计的重型伞齿轮传动刀型闸阀。该型号阀门公称通径可达 DN1600，采用不锈钢材质主体与耐磨闸板设计，结合伞齿轮驱动机构，有效解决了大口径阀门操作力矩大、启闭困难的问题。其独特的刀刃状闸板结构具备优异的剪切功能，能够切断纤维、纸浆、矿渣等杂物，防止阀门堵塞，广泛适用于造纸、污水处理、矿山冶金、电力脱硫等行业。

2. 型号解析

• ‌PZ‌：刀型闸阀大类代号。
• ‌5‌：驱动方式为伞齿轮传动（相比手轮驱动，大幅降低操作力矩，适合大口径阀门）。
• ‌7‌：连接形式为对夹式（结构紧凑，节省安装空间）。
• ‌3‌：结构形式为明杆式（便于观察阀门开关状态）。
• ‌X‌：密封面材料为橡胶或弹性软密封（具有良好的密封性和适应性）。
• ‌10‌：公称压力为 1.0 MPa（PN10）。
• ‌P‌：阀体及主要部件材质为不锈钢（Cr18Ni9Ti/304等，具备优良耐腐蚀性）。

3. 核心结构与性能优势

3.1 伞齿轮传动系统

针对 DN1600 等大口径阀门，手动直接操作极为费力。本产品设计采用高精度伞齿轮减速箱，将旋转运动转化为直线运动并放大扭矩。

• ‌操作轻便‌：显著降低启闭力矩，单人即可轻松操作大型阀门。
• ‌自锁性能‌：伞齿轮结构具有一定的自锁能力，防止因介质压力波动导致阀门意外开启或关闭。
• ‌经济性‌：相比气动、电动执行机构，伞齿轮驱动维护成本低，无需外部能源，性价比高。

3.2 重型耐磨闸板设计

• ‌刀刃切削功能‌：闸板底端加工成锋利的刀刃状斜切口。在关闭过程中，闸板能像刀具一样切断介质中的纤维、纸浆、塑料带、矿渣等固体杂物，避免杂物堆积在阀座密封面上，确保密封可靠。
• ‌自动刮除清洁‌：闸板在升降过程中可刮除密封面上的粘着物，实现自清洁，延长密封寿命。
• ‌耐磨材质‌：闸板通常采用奥氏体不锈钢或表面硬化处理，具有高的硬度和耐磨性，适应煤浆、灰渣等高磨损介质。

3.3 超薄阀体与流道优化

• ‌结构紧凑‌：采用超薄型阀体设计，结构长度短，重量轻，大幅减轻管道系统的整体负荷。
• ‌全通径直流通路‌：阀门全开时，闸板完全提升至阀腔上方，流道直通无阻碍，流体阻力极小，几乎无压力损失，不易产生沉淀和堵塞。
• ‌支撑管道强度‌：紧凑的结构能有效支持管道强度，减少管道振动的可能性。

3.4 优异密封性能

• ‌软密封结构‌：采用弹性橡胶或聚四氟乙烯（PTFE）密封圈，密封面接触紧密。
• ‌双向密封‌：部分设计支持双向密封，或在介质压力作用下实现自密封效果，防止泄漏。
• ‌防腐蚀设计‌：不锈钢阀体和闸板有效抵抗污水、酸碱介质的腐蚀，防止因腐蚀引起的密封失效。

4. 主要技术参数

5. 应用领域

• ‌造纸工业‌：用于各种浓度的纸浆、料水混合物输送管道的截断与控制。
• ‌污水处理‌：适用于格栅后污水、污泥浓缩池、脱水污泥饼、带有悬浮物的澄清水等工况。
• ‌矿山冶金‌：用于煤矿洗煤厂的煤泥水、重介悬浮液；铁矿、铜矿的尾矿浆、精矿浆输送。
• ‌电力行业‌：电厂脱硫系统中的石灰石浆液、石膏浆液管道；除灰系统的灰渣浆管道。
• ‌食品化工‌：制糖业的糖浆、果汁；食品工业的洗涤水、麦芽浆等卫生要求较高的介质。

6. 安装与维护建议

• ‌安装方向‌：阀门可水平或垂直安装，但建议阀杆向上垂直安装，以避免介质沉积在阀盖处影响操作。
• ‌管道支撑‌：由于是大口径阀门，安装时应确保管道对中，避免强行连接导致阀体变形。建议在阀门两侧设置管道支架，以承受阀门重量及操作力矩。
• ‌定期润滑‌：定期对伞齿轮箱添加润滑脂，保持传动灵活。
• ‌密封检查‌：定期检查密封面是否有磨损或异物卡阻，必要时更换密封件。
• ‌操作注意‌：虽然配有伞齿轮，但在关闭最后阶段若遇到较大阻力，切勿过度用力强行关闭，应检查是否有大块杂物卡住，以免损坏闸板或密封面。
