永利yl23411集团官网入口手动刀闸阀（Manual Knife Gate Valve）是一种专为处理高粘度、含固体颗粒、纤维及浆料介质而设计的工业切断阀门。其核心特征在于采用刀刃状闸板，通过垂直于流体方向的升降运动实现管路的全开或全关。根据驱动方式的不同，主要分为手轮驱动、链轮驱动和伞齿轮驱动三种形式，广泛应用于污水处理、造纸、矿山、化工及电力等行业。

一、 产品概述与工作原理

手动刀闸阀由阀体、阀盖、刀型闸板、阀杆、密封件及手动驱动装置组成。其工作原理是通过旋转手轮、拉动链条或转动伞齿轮手柄，带动阀杆作直线运动，从而驱动刀型闸板垂直升降。

• ‌开启状态‌：闸板完全升起，介质通道全开，流阻极小，几乎无压力损失。
• ‌关闭状态‌：闸板下降，其底部的刀刃切入介质并紧贴阀座密封面，切断流体。刀刃设计具有剪切功能，可刮除密封面上的粘着物、纤维及固体颗粒，防止堵塞，确保密封可靠。

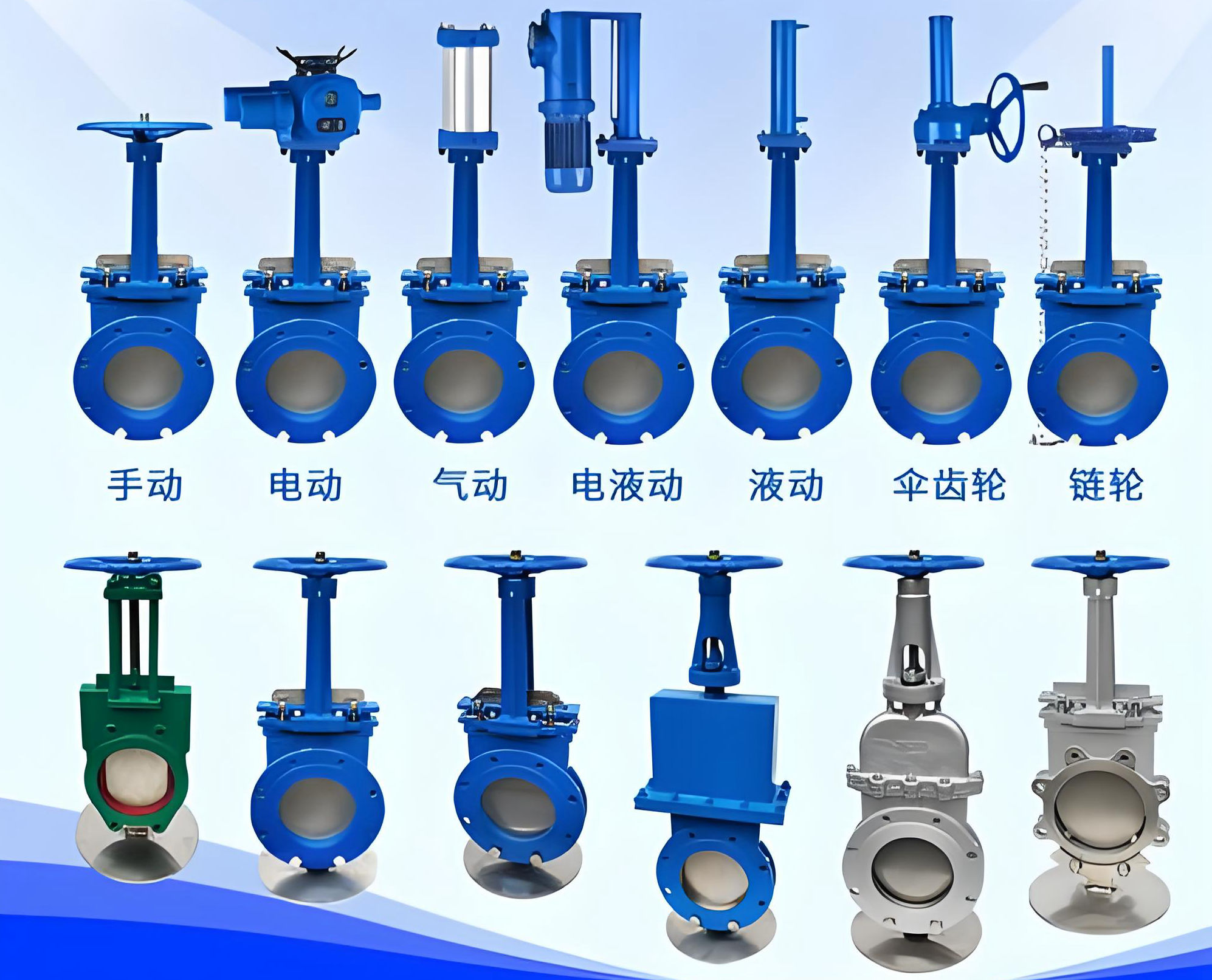

二、 主要驱动方式分类

针对不同的工况、口径及安装位置，手动刀闸阀提供了三种主要的驱动解决方案：

1. 手轮驱动 (Handwheel)

• ‌特点‌：结构最简单，操作直观。通常用于小口径（DN50-DN300）或低压力的阀门。
• ‌适用场景‌：地面安装、操作空间充足、启闭扭矩较小的场合。常见于小型污泥池、实验室管道或轻型工业管路。
• ‌优势‌：成本低，维护简便，无需额外传动部件。

2. 链轮驱动 (Chain Wheel)

• ‌特点‌：在手轮轴上安装链轮，通过链条进行传动。
• ‌适用场景‌：主要用于高空安装、地下井室或操作位置不便直接接触阀门的场合。操作人员可在地面或安全区域通过拉动链条来控制阀门启闭。
• ‌优势‌：解决了高处或狭窄空间操作难的问题，延长了操作距离，提高了操作安全性。

3. 伞齿轮驱动 (Bevel Gear)

• ‌特点‌：在阀杆顶部安装伞齿轮箱（圆锥齿轮箱），利用齿轮啮合原理改变传动方向并增加扭矩。
• ‌适用场景‌：适用于大口径（DN300以上）、高压力或介质阻力较大的阀门。由于大口径阀门启闭需要较大的力矩，直接用手轮操作费力，伞齿轮传动可显著降低操作力，使启闭轻便灵活。
• ‌优势‌：省力高效，传动平稳，特别适合频繁操作或重型工况。部分设计支持双向操作，便于观察阀门开关状态。

三、 核心技术特点

• ‌剪切与自清洁功能‌：刀型闸板底部加工成锋利的刀刃，关闭时可切断介质中的纤维、纸浆及固体颗粒，并刮除密封面杂质，有效防止阀门卡阻和泄漏。
• ‌超短结构长度‌：采用对夹式或薄型法兰连接，结构紧凑，重量轻，占用安装空间小，便于在狭窄管路中安装，同时降低了管路系统的整体重量和成本。
• ‌全通径设计‌：阀门内部流道为全圆形，无凹槽、无滞流区，介质流通顺畅，流体阻力极小，不易发生堵塞现象。
• ‌多种密封形式‌：
  • ‌软密封‌：采用丁腈橡胶、三元乙丙橡胶、氟橡胶或聚四氟乙烯（PTFE）等材料，可实现零泄漏（A级），适用于常温及对密封要求高的介质。
  • ‌硬密封‌：采用不锈钢堆焊硬质合金或金属对金属密封，耐磨损、耐高温，适用于高温、高压及磨损性强的介质。
• ‌防堵设计‌：部分高端型号在闸板上端配备PTFE刮泥器，防止粉尘砂砾进入填料盒；进口端可加装耐磨折边锥体，保护密封面免受颗粒冲刷；阀体四周可设置冲洗口，便于清理沉淀物。

四、 主要技术参数

• ‌公称通径‌：DN50 ~ DN1200（部分定制可达DN3000）
• ‌公称压力‌：PN1.0、PN1.6、PN2.5 MPa（美标Class 150LB等）
• ‌适用温度‌：
  • 软密封：-38℃ ~ +100℃（视橡胶/四氟材质而定）
  • 硬密封：-38℃ ~ +425℃（甚至更高，视金属材质而定）
• ‌阀体材质‌：铸铁、球墨铸铁、碳钢（WCB）、不锈钢（304、316、316L）等
• ‌闸板材质‌：不锈钢（2Cr13、304、316）、表面镀铬或离子氮化处理以增强耐磨性
• ‌连接方式‌：对夹式、法兰式（GB、HG、ANSI、DIN、JIS等标准）
• ‌泄漏等级‌：软密封可达A级（零泄漏），硬密封通常为D级

五、 应用领域

• ‌污水处理‌：城市污水、工业废水、沉淀池排泥、污泥输送。
• ‌造纸工业‌：纸浆、木浆、黑液、白液等纤维介质的控制。
• ‌矿山与电力‌：煤浆、灰渣、尾矿、矿砂、石灰石浆等磨损性介质。
• ‌化工与石化‌：含有固体颗粒的化学原料、催化剂、聚合物浆料。
• ‌食品与医药‌：食品浆料、淀粉、制药过程中的固液混合物（需选用卫生级材质）。
• ‌建材与钢铁‌：水泥浆、沥青、炉渣、冷却水系统。

六、 选型与维护建议

• ‌选型要点‌：需明确介质性质（颗粒大小、纤维含量、腐蚀性）、工作温度、压力等级、安装空间及操作频率。对于大口径或高粘度介质，优先选择伞齿轮驱动；对于高空或隐蔽安装，选择链轮驱动。
• ‌安装注意‌：阀门应垂直安装在水平管道上，阀杆向上。安装时需预留足够的操作空间，特别是伞齿轮和链轮的操作半径。
• ‌维护保养‌：定期向阀杆螺母、伞齿轮箱加注润滑脂；检查填料密封，如有泄漏可适当压紧填料压盖或更换填料；长期静止后首次操作前，建议先微开阀门冲洗密封面。
