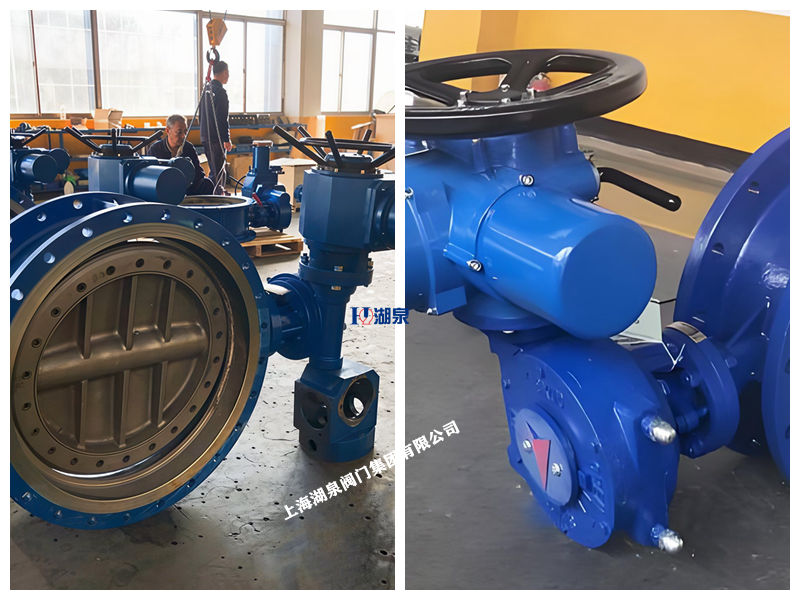

产品名称：电动蝶阀D943H-16C DN350（材质:阀体WCB阀板304）[ 2026-10-10 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述
永利yl23411集团官网入口D943H-16C DN350是一款专为工业管道自动化控制设计的高性能电动法兰蝶阀。该阀门采用角行程电动执行机构驱动，结合三维偏心金属硬密封结构，适用于公称压力1.6MPa、公称通径350mm的管路系统。阀体选用优质WCB铸钢材质，确保高强度与耐压性；蝶板采用304不锈钢，具备优异的耐腐蚀性能。该产品广泛应用于石油、化工、电力、冶金及供热管网等领域，用于截断、接通或调节蒸汽、油品、气体及弱腐蚀性介质的流动。

二、核心结构与材质优势

‌三维偏心设计‌：采用经典的三偏心几何结构（阀轴偏离管道中心、阀轴偏离密封面中心、密封面呈锥形）。这种设计使得蝶板在启闭瞬间能迅速脱离阀座，实现无摩擦旋转，从根本上解决了传统蝶阀密封面磨损快、寿命短的问题。

‌优质材质配置‌：

‌阀体（WCB）‌：碳钢铸造，强度高，耐高压，适合高温高压工况，成本效益优于全不锈钢阀体。

‌蝶板（304不锈钢）‌：具有良好的耐氧化性和耐腐蚀性，表面光滑，流体阻力小。密封面通常堆焊钴基硬质合金，硬度高，耐磨损，适应含颗粒介质。

‌双向密封‌：不受介质流向限制，安装灵活，密封性能可靠，泄漏率符合GB/T13927标准。‌

三、主要技术参数

‌型号‌：D943H-16C

‌公称通径‌：DN350

‌公称压力‌：PN16 (1.6 MPa)

‌适用温度‌：-29℃ ～ +425℃（具体取决于密封材料配置）

‌适用介质‌：水、蒸汽、油品、天然气、煤气及弱腐蚀性流体

‌连接方式‌：法兰连接（符合GB/T9113标准）

‌驱动方式‌：电动（角行程，0-90°回转）

‌控制信号‌：支持开关型（AC220V/380V等）或调节型（4-20mA, 1-5V等智能控制）

四、产品特点

‌零泄漏与长寿命‌：金属硬密封结构配合弹性补偿机制，实现“越关越紧”的自锁效应，密封性能优异，使用寿命长达数十万次启闭。

‌轻量化与紧凑结构‌：相比同口径闸阀，体积更小，重量更轻，节约安装空间，便于维护检修。

‌智能化控制‌：配备高性能电动执行器，具备过载保护、过热保护及位置反馈功能，可轻松接入PLC或DCS系统，实现远程自动化控制。

‌流阻小‌：蝶板采用流线型设计，流通能力大，压力损失小，节能效果显著。

五、应用领域
‌‌能源行业‌：热电厂蒸汽管道、供热管网、燃气输送。

‌石油化工‌：原油、成品油、化工原料管道。

‌冶金环保‌：高炉煤气、烟道气处理、污水处理。

‌市政建设‌：大型给排水系统、高层建筑供水。

六、选型与安装建议

安装前请清理管道内杂物，避免损伤密封面。

建议垂直或水平安装，保留足够的操作与维护空间。

若用于防爆区域（如煤气环境），需选配ExdⅡBT4或更高防爆等级的电动执行器。

定期进行检查与维护，确保执行器润滑良好及电气连接正常。
