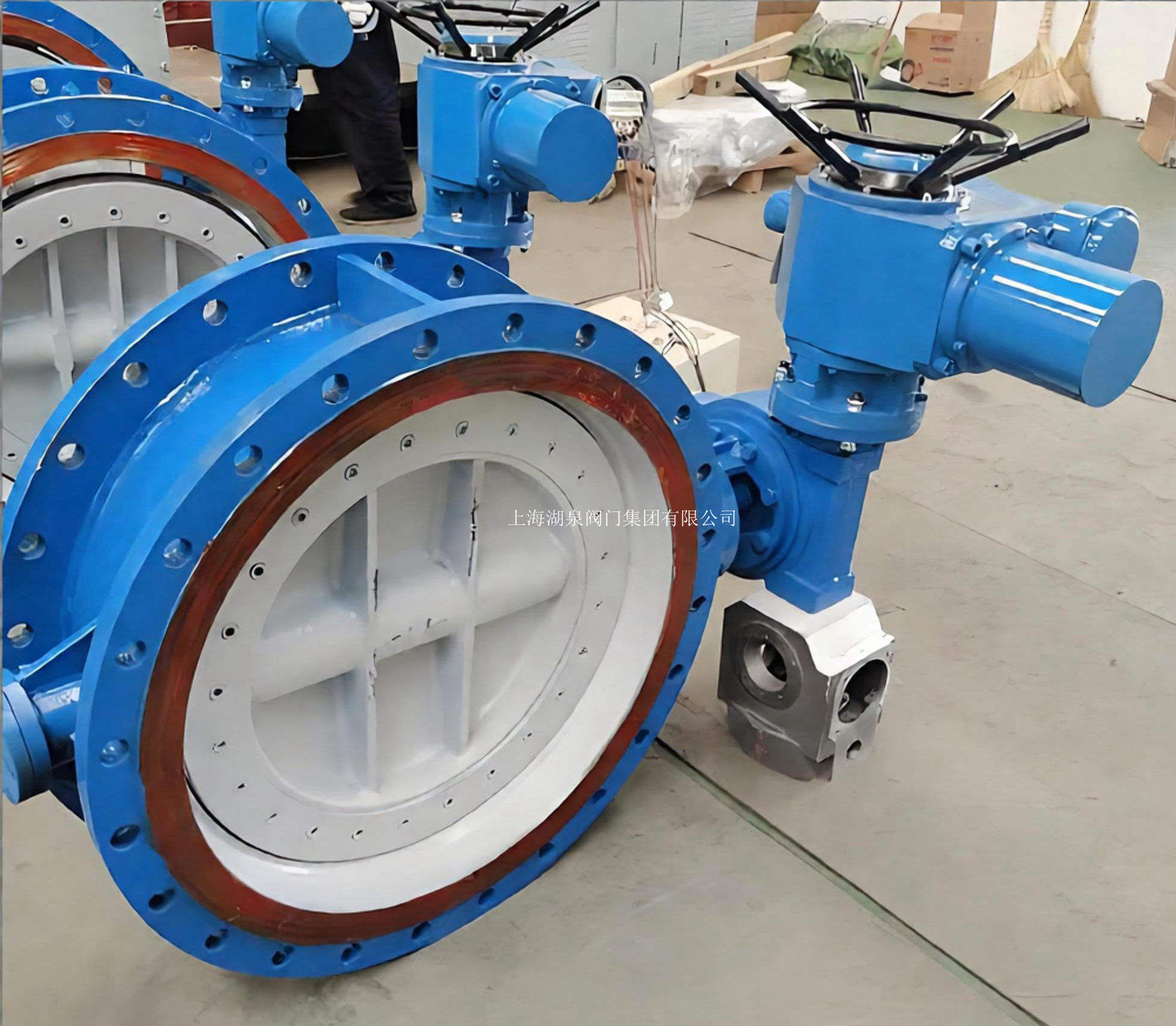

产品名称：电动蝶阀D941X-10Q DN400（配电法兰、垫片、紧固件、配电箱）[ 2026-09-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述
‌永利yl23411集团官网入口D941X-10Q DN400 是一款大口径工业级电动法兰软密封蝶阀。该阀门由高性能电动执行机构与中线型蝶阀阀体组成，专为自动化流体控制系统设计。其型号含义明确：D代表蝶阀，9代表电动驱动，4代表法兰连接，1代表中线结构，X代表橡胶软密封，10代表公称压力1.0MPa，Q代表阀体材质为球墨铸铁（QT450），DN400表示公称通径为400mm。该产品具备结构紧凑、流阻小、密封性能优异等特点，广泛应用于水处理、电力、化工及市政供水等大流量管道系统。

二、核心技术参数

‌公称通径‌：DN400

‌公称压力‌：PN10 (1.0 MPa)

‌阀体材质‌：球墨铸铁 QT450，具有良好的强度与耐腐蚀性

‌密封形式‌：软密封（通常采用EPDM乙丙橡胶或NBR丁腈橡胶），实现双向零泄漏

‌适用介质‌：水、海水、污水、空气、弱酸碱介质等

‌工作温度‌：-20℃ ～ +80℃（具体取决于密封圈材质，EPDM可达120℃）

‌驱动电源‌：支持 AC220V、AC380V、DC24V 等多种电压规格

‌控制信号‌：开关型（无源触点）或调节型（4-20mA/0-10V模拟量信号）

‌防护等级‌：IP67（户外使用建议加装防护罩），可选防爆型 ExdⅡBT4

‌连接标准‌：法兰连接符合 GB/T 9113、GB/T 17241.6 等国家标准‌

三、主要特点与优势
‌‌智能控制与调节‌：配备智能一体化电动执行器，支持远程自动控制。调节型可实现精确的比例调节，具备位置自锁功能，控制精度高，响应速度快。

‌优异的密封性能‌：采用弹性橡胶密封圈，与蝶板紧密贴合，确保双向密封效果，有效防止介质泄漏，适用于对密封要求较高的工况。

‌低流阻与大流通能力‌：垂直板式中线结构设计，全开时流阻系数极小（≤0.3），介质流动顺畅，节能效果显著，特别适合大口径管道输送。

‌操作简便与维护友好‌：体积小、重量轻，安装无需额外加工，可直接替换手动阀门。具备手动超驰装置，在断电或故障时可手动启闭，保障系统安全。

‌多重保护机制‌：电动执行器内置过热保护、过载保护及机械/电气双重限位，确保设备长期稳定运行，降低故障率。

四、典型应用领域

市政供水与污水处理‌：用于水厂泵出口、沉淀池进出水口，兼具截止与止回功能，防止水锤冲击。

‌电力行业‌：电厂循环水系统、冷却水系统的流量调节与截断。

‌化工与轻工‌：造纸、食品、医药行业的给排水及气体管道控制，尤其适用于含颗粒或纤维的粘稠介质。

‌暖通空调‌：大型建筑中央空调水系统的平衡与调节。

五、安装与维护注意事项

安装方向‌：可立式或卧式安装，但需确保执行器不受管道应力影响。安装前请核对法兰尺寸与压力等级。

‌电源接线‌：务必确认电源电压与相序正确，避免电机反转或损坏。通电状态下严禁手动操作。

‌环境防护‌：户外安装时，建议为电动执行器加装防雨防晒罩，防止电子元件老化。

‌定期维护‌：定期检查密封件磨损情况及执行器润滑状态，保持阀门清洁，确保长期可靠运行。
