1. 产品概述

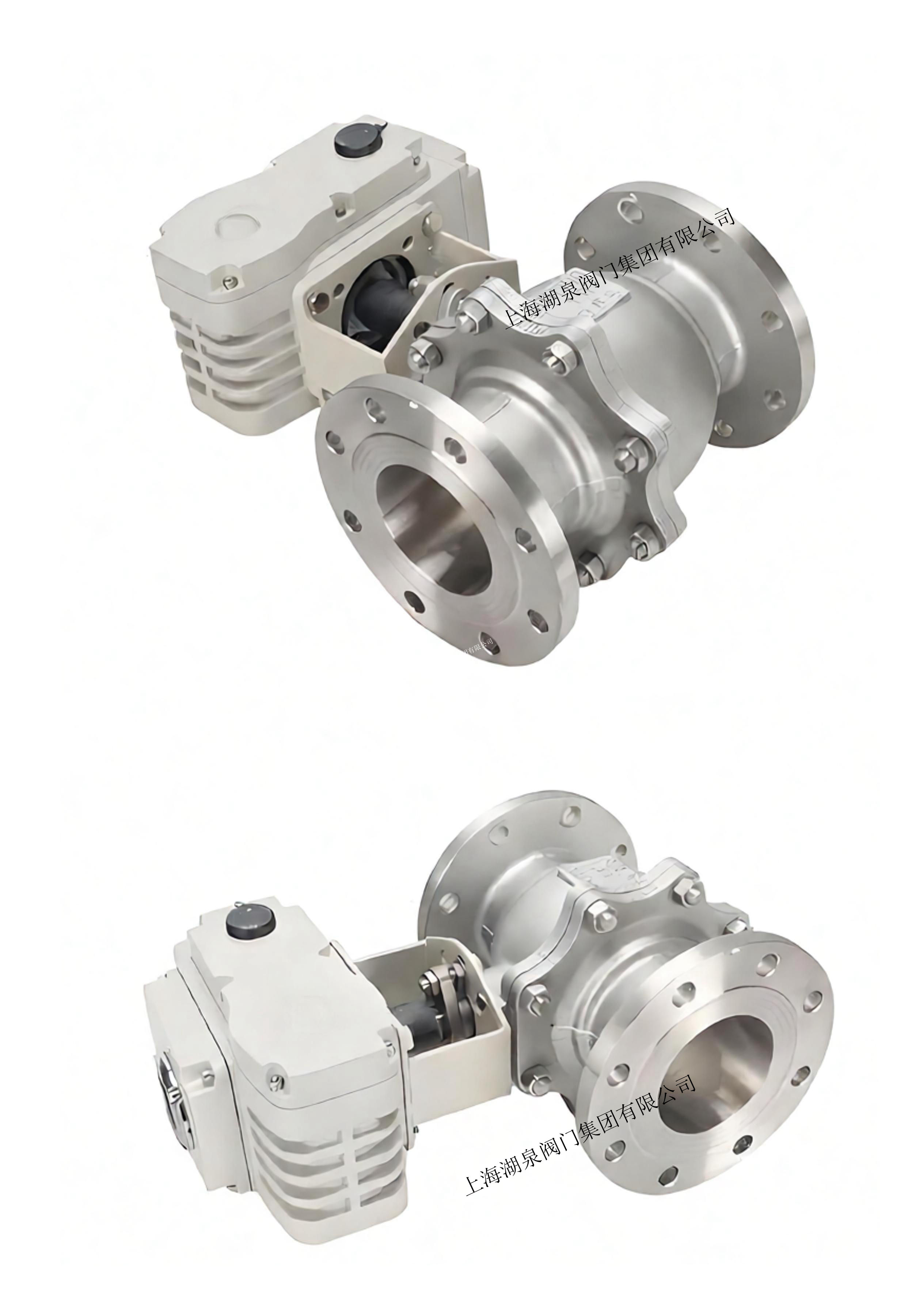

永利yl23411集团官网入口Q941F-16P-DN40 是一款采用304不锈钢材质制造的电动法兰浮动式球阀。该型号阀门由高性能电动执行机构与304不锈钢球阀本体直连组成，专为工业管道系统中的流体控制设计。针对“介质：油”的工况，该阀门凭借优异的耐腐蚀性、低流阻特性及可靠的密封性能，成为石油、化工及液压系统中理想的切断与控制设备。

• ‌型号解析‌：
  • ‌Q‌：球阀
  • ‌9‌：电动驱动
  • ‌4‌：法兰连接
  • ‌1‌：直通式结构
  • ‌F‌：氟塑料（PTFE）软密封
  • ‌16‌：公称压力 PN1.6 MPa (16公斤)
  • ‌P‌：阀体材质为304不锈钢 (CF8)
  • ‌DN40‌：公称通径 40mm (1.5英寸)

2. 主要技术参数

2.1 阀体参数

• ‌公称通径‌：DN40
• ‌公称压力‌：PN1.6 MPa
• ‌阀体材质‌：304不锈钢 (ASTM A351 CF8)
• ‌球体/阀杆材质‌：304不锈钢
• ‌密封材质‌：聚四氟乙烯 (PTFE/F4)，具有极佳的耐油性、耐化学腐蚀性及自润滑性。
• ‌适用温度‌：-29℃ ～ 180℃ (标准PTFE密封)，若选用PPL密封可达250℃以上。
• ‌适用介质‌：油品（液压油、润滑油、原油等）、水、蒸汽、弱酸弱碱及一般腐蚀性液体。
• ‌泄漏等级‌：符合ANSI VI级标准，软密封可实现零泄漏。
• ‌流量特性‌：近似快开特性。
• ‌连接标准‌：法兰尺寸符合 GB/T9113、HG/T20592 或 ANSI B16.5 标准。

2.2 电动执行机构参数

• ‌电源电压‌：AC220V / AC380V / DC24V (可根据需求定制)
• ‌控制信号‌：
  • ‌开关型‌：无源触点控制，实现全开/全关两位控制。
  • ‌调节型‌：接收 4-20mA 或 1-5V DC 信号，实现比例调节。
• ‌动作时间‌：15秒 / 30秒 / 60秒 (可选，针对油介质建议根据系统响应要求选择)
• ‌防护等级‌：IP65 / IP67 (防尘防水，适应恶劣工业环境)
• ‌防爆等级‌：可选 ExdIIBT4 / ExdIIBT6 (适用于易燃易爆油气环境)
• ‌手动功能‌：配备手轮或手柄，支持断电情况下的手动应急操作。
• ‌环境温度‌：-25℃ ～ 60℃

3. 产品结构特点

• ‌全通径低流阻设计‌：DN40口径下，阀体内腔通道与管道内径基本一致，介质流通顺畅，压力损失极小，特别适合粘度较高的油品输送，减少泵送能耗。
• ‌304不锈钢耐腐蚀‌：阀体、球体及阀杆均采用304不锈钢铸造或锻造，对各类油品及轻微腐蚀性介质具有极强的抵抗力，延长使用寿命。
• ‌浮动式密封结构‌：在介质压力作用下，球体能产生微小的位移并紧压在出口端的密封圈上，保证出口端的密封性。随着油压升高，密封效果更佳。
• ‌防静电与防火安全‌：部分配置具备防静电功能，在球体、阀杆、阀体之间设置弹簧导出静电；阀杆采用防飞出结构设计，确保在异常高压或火灾工况下的安全性。
• ‌一体化直连设计‌：电动执行器与阀体直接连接，无需联轴器，结构紧凑，重量轻，安装空间小，消除了连接间隙带来的滞后现象，提高控制精度。

4. 工作原理

电动执行机构接收控制信号（开关信号或模拟量信号），驱动电机旋转，通过减速机构带动阀杆转动90°。阀杆带动球体在阀体内旋转，当球体中间的通孔与管道轴线平行时，阀门全开，介质流通；当通孔与管道轴线垂直时，阀门全关，截断介质。对于调节型阀门，可通过控制信号精确控制球体的旋转角度，从而调节油路的流量。

5. 应用领域

• ‌石油化工‌：原油输送、成品油管道、炼化装置中的油品切断与控制。
• ‌液压系统‌：工业机械、工程机械中的液压油路控制。
• ‌能源电力‌：燃油锅炉供油系统、润滑油系统。
• ‌轻工食品‌：食用油加工生产线（需确保食品级密封材料）。
• ‌其他‌：造纸、制药、水处理等行业中涉及油性介质的管路系统。

6. 安装与维护注意事项

• ‌安装前检查‌：确认阀门铭牌参数（压力、温度、介质）符合工况要求；清理管道内部杂物，防止损伤密封面。
• ‌安装方向‌：可水平或垂直安装，但建议执行机构向上或侧向安装，避免向下安装导致积水或积尘影响电气元件。
• ‌法兰连接‌：确保法兰面平行，螺栓对角均匀拧紧，避免阀体受力变形导致泄漏。
• ‌电气接线‌：严格按照接线图进行接线，注意接地保护。若用于防爆区域，必须使用符合防爆要求的电缆及接头。
• ‌定期维护‌：定期检查阀门密封性及执行机构运行状态；长期不动作时，建议每月进行一次全开全关操作，以防密封件粘连或轴承卡死。
