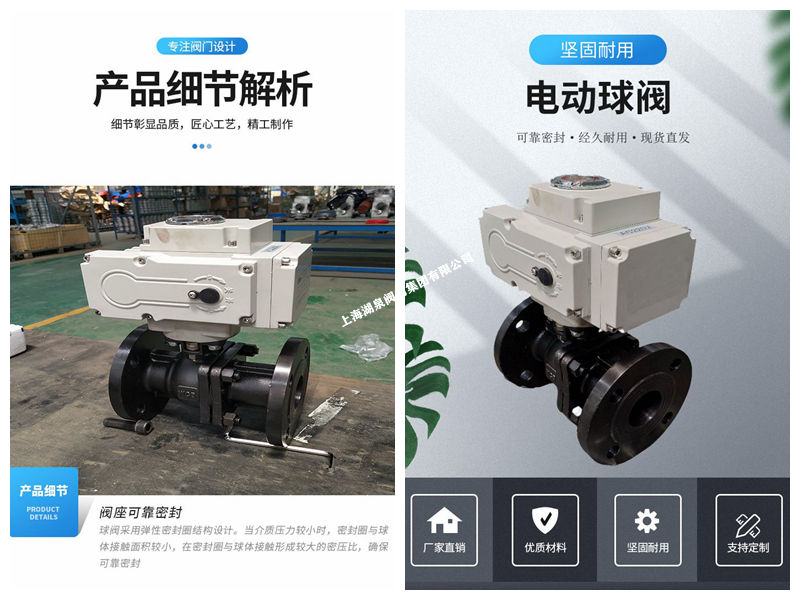

产品名称：‌电动球阀Q941PPL-10C DN100 PN1.0MPa 铸钢法兰连接 PPL硬密封[ 2026-10-10 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、产品概述
‌永利yl23411集团官网入口Q941PPL-10C DN100 是一款高性能的电动法兰连接球阀。该型号中，“Q”代表球阀，“9”代表电动驱动，“4”代表法兰连接，“1”代表直通式结构，“PPL”指阀座密封材料为对位聚苯（一种耐高温、耐磨的高分子复合材料），“10C”表示公称压力为1.0MPa（PN10），阀体材质为铸钢（WCB），“DN100”表示公称通径为100mm。该产品集机械传动与电气控制于一体，适用于需要远程自动控制或调节介质流量的工业管道系统。

二、主要技术参数

‌公称通径‌：DN100

‌公称压力‌：PN10 (1.0 MPa)

‌阀体材质‌：铸钢 (WCB)

‌密封材质‌：PPL（对位聚苯），具有优异的耐高温、耐高压及自润滑性能，适用温度可达300℃-350℃。

‌驱动方式‌：电动执行机构（可选开关型或调节型）

‌电源电压‌：AC220V、AC380V、DC24V等（根据具体配置而定）

‌控制信号‌：

开关型：无源触点或电压信号

调节型：4-20mA DC 或 1-5V DC

‌动作时间‌：通常为15s/30s/60s（可选）

‌防护等级‌：IP67（标准型），可选防爆型 Exd II BT4

‌连接标准‌：GB/T 9113, JB/T 79 等国标法兰标准

三、产品结构特点

‌耐高温密封‌：采用PPL对位聚苯密封圈，相比普通PTFE密封，其耐温性能显著提升，适用于导热油、蒸汽及高温液体介质，解决了传统软密封球阀不耐高温的难题。

‌流体阻力小‌：全通径设计，流道平滑，介质流通能力大，压力损失极小，适合输送粘性流体或含颗粒介质。

‌防静电设计‌：球体、阀杆与阀体之间设有弹簧静电导出装置，有效消除开关过程中产生的静电，防止易燃易爆介质引发危险。

‌防火安全结构‌：采用下装式阀杆和阀杆头部凸阶设计。在火灾导致软密封烧毁时，凸阶与阀体形成金属接触，维持一定的密封性，防止介质大量泄漏。

‌智能控制‌：电动执行机构内置伺服系统，可直接接收控制信号，实现精确的开度调节（调节型）或可靠的两位切断（开关型）。具备过热、过载保护及限位功能，运行稳定可靠。

‌维护便捷‌：结构紧凑，一体化设计，安装空间小。阀杆仅做旋转运动，填料密封不易磨损，使用寿命长。

四、应用领域

广泛应用于石油、化工、电力、冶金、制药、造纸、供热等行业。特别适用于以下工况：

高温介质管道（如导热油系统、蒸汽管道）

需要精确流量调节的自动化控制系统

含有纤维或细小颗粒的浆料介质

对密封要求严格且需远程控制的场合

五、选型与订货须知

为确保产品准确匹配工况，订货时请提供以下信息：

介质类型‌：如水、蒸汽、导热油、油品、腐蚀性液体等。

‌工作温度与压力‌：最高工作温度及最大工作压力。

‌控制要求‌：仅需开关控制，还是需要4-20mA比例调节？

‌电源规格‌：现场提供的电源电压及频率。

‌特殊要求‌：是否需要防爆认证、特殊材质（如不锈钢）或附加附件（如手轮、限位开关反馈等）。

六、注意事项

安装前请核对阀门铭牌参数是否与工况相符。

电动执行器接线需严格按照电路图进行，注意电源相序，避免电机反转损坏阀门。

户外使用时建议加装防护罩，防止雨水侵蚀及阳光直射老化。

定期进行检查与维护，确保执行机构及密封部件处于良好状态。
