1. 产品概述

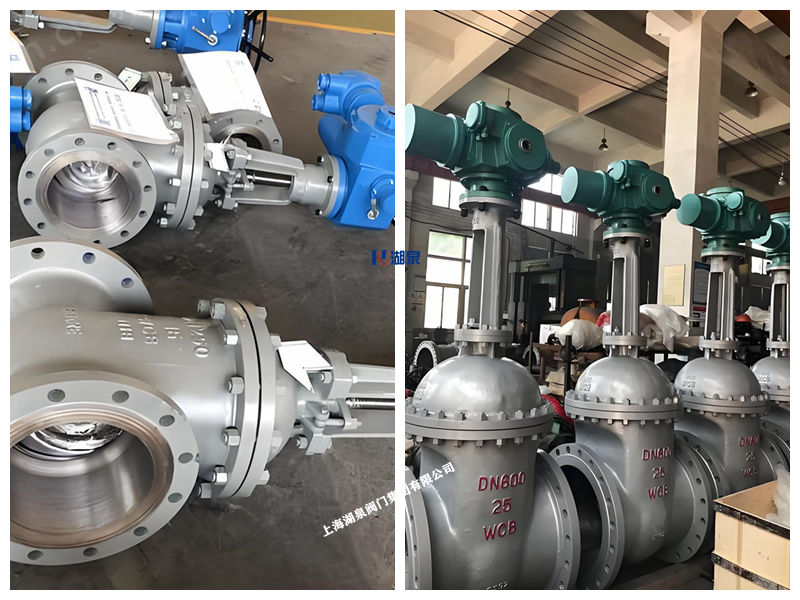

永利yl23411集团官网入口Z941H-16P型电动法兰闸阀是一款专为石油化工、水处理及电力行业设计的大口径截断类阀门。该型号中，“Z”代表闸阀，“9”代表电动驱动，“4”代表法兰连接，“1”代表楔式单闸板结构，“H”代表合金钢密封面（硬密封），“16”代表公称压力1.6MPa，“P”代表阀体材质为铬镍钛不锈钢（如304/316）。DN400的大口径设计使其特别适用于需要大通量介质输送的主管道系统，具备优异的耐腐蚀性和远程自动化控制能力。

2. 核心结构与工作原理

• ‌驱动方式‌：配备多回转式电动执行器，将电能转化为机械转矩，驱动阀杆螺母旋转，使阀板作上下直线运动，实现阀门的开启与关闭。支持远程控制、PLC集成及4-20mA信号反馈。
• ‌阀体结构‌：采用整体铸造或焊接结构，流道直通，介质流向不受限制，流体阻力极小。
• ‌密封形式‌：采用楔式弹性单闸板或刚性单闸板结构，密封面堆焊司太立钴基硬质合金或不锈钢，配合柔性石墨填料，确保在高温、高压及腐蚀性介质下的零泄漏性能。
• ‌手动应急‌：内置手轮机构，在断电或调试时可进行手动操作，具备手/电动切换功能，确保系统安全。

3. 主要技术参数

• ‌公称通径‌：DN400
• ‌公称压力‌：PN1.6 MPa (16 Bar)
• ‌适用温度‌：-29℃ ～ 200℃（不锈钢材质典型范围，具体视介质而定）
• ‌适用介质‌：水、蒸汽、油品、硝酸类、醋酸类、含硫天然气及一般腐蚀性化工介质。
• ‌连接标准‌：法兰连接，符合GB/T 9113或JB/T 79标准。
• ‌制造标准‌：设计符合GB/T 12234，结构长度符合GB/T 12221，试验检验符合JB/T 9092。

4. 产品优势与应用场景

优势特点

• ‌耐腐蚀性强‌：全不锈钢材质（阀体、闸板、阀杆），特别适用于石油化工中的酸性介质及水处理中的污水环境，延长使用寿命。
• ‌大口径低阻‌：DN400直通流道设计，全开时介质几乎无阻力，降低泵送能耗，适合长距离输送主管线。
• ‌智能控制‌：电动执行器支持扭矩保护、位置反馈及远程启停，便于接入DCS/SCADA系统，实现工业自动化管理。
• ‌密封可靠‌：硬密封结构耐磨损、耐冲刷，解决传统软密封在高温下易老化的问题。

典型应用

• ‌石油化工‌：原油输送管线、炼化装置中的腐蚀性介质切断。
• ‌水处理工程‌：大型污水处理厂进出水总管、海水淡化项目管道。
• ‌电力行业‌：火力发电厂循环水系统、工业供水管网。

5. 安装与维护注意事项

• ‌安装方向‌：阀门可水平或垂直安装，但建议阀杆垂直向上。DN400口径较大，安装时需确保管道同心度，避免强行对口导致阀体变形。
• ‌初次调试‌：通电前必须手动将阀门摇至中间位置，检查电机相序，防止因相序接反导致执行器过载损坏。
• ‌定期维护‌：对于频繁操作的阀门，建议每月对阀杆螺纹及轴承部位加注润滑脂；长期静止使用时，应定期微动开关以防卡死。
• ‌旁通使用‌：若系统配有旁通阀，开启主阀前应先打开旁通阀平衡压差，以减小开启力矩，保护电动执行器。
