1. 产品概述

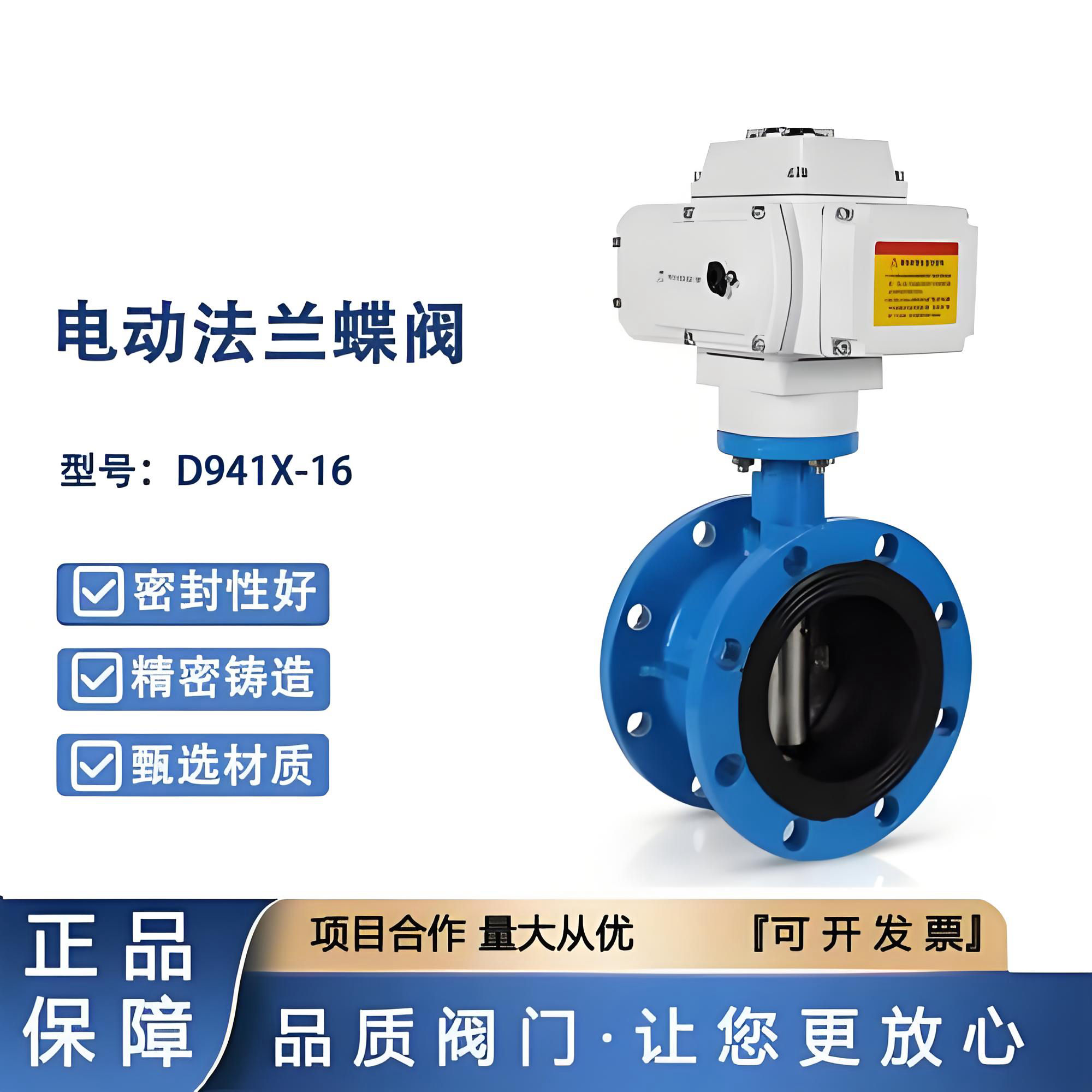

永利yl23411集团官网入口D941X-16C DN250 是一款集机械传动与智能控制于一体的工业阀门。该型号由高性能电动执行机构与中线型法兰蝶阀阀体组成，专为自动化流体控制系统设计。其中，“D”代表电动驱动，“9”代表法兰连接，“4”代表中线结构，“1”代表单闸板，“X”代表橡胶软密封，“16”代表公称压力1.6MPa，“C”代表阀体材质为碳钢（Cast Steel），“DN250”代表公称通径为250mm。该产品支持Modbus通讯协议及4-20mA模拟量信号控制，能够实现远程精准调节与状态监控，广泛应用于石油、化工、电力、水处理及轻工等行业。

2. 主要技术参数

• ‌公称通径‌：DN250
• ‌公称压力‌：PN1.6 MPa (16 Bar)
• ‌阀体材质‌：WCB铸钢（对应型号后缀C），具有良好的强度与耐压性。
• ‌密封形式‌：软密封（通常采用EPDM乙丙橡胶或NBR丁腈橡胶），具备双向密封性能，泄漏率符合GB/T 13927标准，可实现零泄漏。
• ‌适用介质‌：水、污水、空气、天然气、油品及弱腐蚀性流体。特别适用于含颗粒、纤维或粘稠介质的工况。
• ‌工作温度‌：
  • EPDM密封圈：-40℃ ～ +125℃
  • NBR密封圈：-20℃ ～ +82℃
  • 常规工况建议≤80℃以确保最佳寿命。
• ‌连接标准‌：法兰连接，符合GB/T 9113、JB/T 79等国家标准，便于安装与维护。
• ‌驱动方式‌：电动角行程驱动，旋转角度0～90°。

3. 智能控制特性（Modbus / 4-20mA）

该阀门配备智能一体化电动执行器，支持双重控制模式，满足复杂工业自动化需求：

• ‌4-20mA 模拟量调节‌：
  • ‌原理‌：接收来自PLC、DCS或调节仪表的标准电流信号。4mA对应阀门全关（0%开度），20mA对应阀门全开（100%开度）。
  • ‌优势‌：线性度好，抗干扰能力强，可实现阀门开度的无级连续调节，控制精度基本误差≤±2.5%，回差≤±2.5%。
• ‌Modbus 通讯协议‌：
  • ‌功能‌：通过RS485接口支持Modbus RTU协议，实现数字通信。
  • ‌优势‌：可实时读取阀门当前开度、扭矩、故障代码、运行状态等详细数据；支持远程参数设置、诊断与维护，大幅降低布线成本，提升系统集成度。
• ‌其他电气参数‌：
  • ‌电源电压‌：可选AC220V、AC380V或DC24V（DN250口径通常推荐AC220V或AC380V以保证扭矩输出）。
  • ‌防护等级‌：IP67，防尘防水，适应恶劣户外环境。
  • ‌保护功能‌：具备过热保护、过载保护、双重限位（机械+电气）及断信号保护功能。

4. 产品结构特点

• ‌中线结构设计‌：蝶板位于阀体中心，结构简单紧凑，流阻小，流通能力大。DN250口径全开时有效流通面积大，压力损失小。
• ‌双向密封‌：密封副采用不锈钢蝶板与弹性橡胶阀座配合，无论介质流向如何，均能实现可靠密封。
• ‌轻量化与高强度‌：阀体采用铸钢材质，强度高；蝶板可采用框架结构或整体铸造，重量轻且刚性足。
• ‌手动优先功能‌：电动执行器配有手动操作手柄，在断电或调试情况下可进行手动启闭，确保系统安全。
• ‌安装灵活性‌：支持水平或垂直安装，不受空间位置限制，维护方便，密封件可更换。

5. 应用领域

• ‌给排水工程‌：水厂、污水处理厂的进水、出水及污泥处理管道。
• ‌能源行业‌：电厂循环水系统、供热管网、天然气管道截流与调节。
• ‌工业制造‌：石油化工、造纸、制药、食品饮料行业的工艺流体控制。
• ‌环保工程‌：脱硫脱硝系统、废气处理管道。

6. 选型与安装注意事项

• ‌电源确认‌：订货时需明确执行器电源电压（AC220V/380V或DC24V），DN250口径功率较大，需确保供电线路负载能力。
• ‌信号匹配‌：若使用Modbus控制，需确认主站设备的波特率、地址码等参数与阀门执行器一致；若使用4-20mA，需确认控制系统的输出阻抗匹配。
• ‌介质兼容性‌：根据介质温度和化学性质选择合适的密封圈材质（如高温选EPDM，耐油选NBR）。
• ‌安装方向‌：虽然支持任意角度安装，但建议避免执行器朝下安装以防积水，并预留足够的检修空间。
