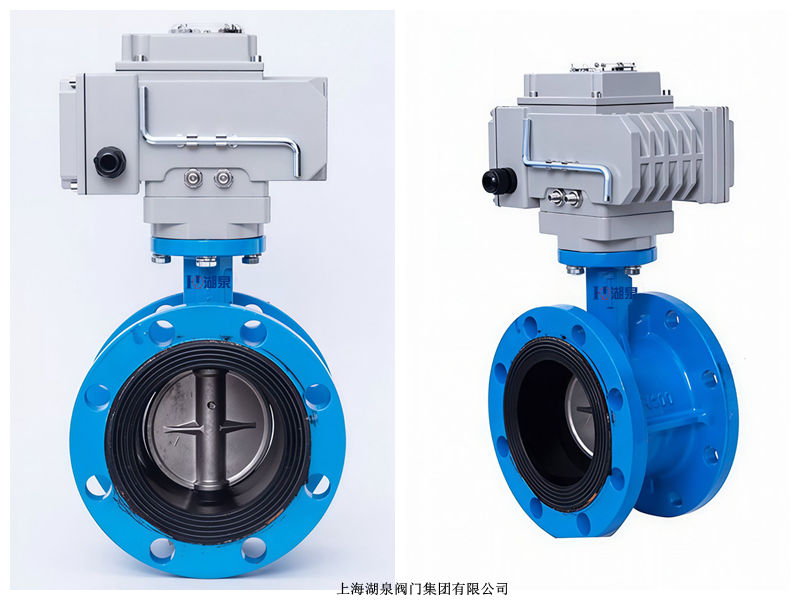

该型号阀门是一款集电动驱动与软密封技术于一体的工业控制阀门，广泛应用于流体管路的流量调节与截断控制。

1. 型号含义解析

• ‌D‌：蝶阀 (Butterfly Valve)
• ‌9‌：电动驱动 (Electric Drive)
• ‌4‌：法兰连接 (Flange Connection)
• ‌1‌：中线结构 (Center Line Structure)
• ‌X‌：橡胶软密封 (Rubber Soft Seal)
• ‌16‌：公称压力 PN1.6 MPa (16公斤压力)
• ‌P‌：阀体/蝶板材质通常为不锈钢 (Stainless Steel, 如304/316)，或指代特定防腐/食品级配置 。
• ‌DN150‌：公称通径 150mm
• ‌GB/T32808‌：引用标准可能涉及阀门标志或相关通用技术规范（注：D941X主要遵循 GB/T 12238 设计制造，GB/T 12221 结构长度，GB/T 13927 压力试验）。

2. 核心技术参数

• ‌公称通径‌：DN150
• ‌公称压力‌：PN1.6 MPa
• ‌适用温度‌：
  • EPDM（乙丙橡胶）：-40℃ ～ +120℃
  • NBR（丁腈橡胶）：-20℃ ～ +80℃
  • PTFE（聚四氟乙烯）：-20℃ ～ +150℃
• ‌适用介质‌：水、污水、空气、油品、弱腐蚀性流体、食品饮料介质等。特别适用于粘稠、含颗粒或纤维性质的介质 。
• ‌泄漏等级‌：符合 GB/T 13927 标准，软密封通常可达零泄漏或 A 级标准 。
• ‌驱动方式‌：电动角行程执行机构，旋转角度 0°～90° 。

3. 电动执行机构配置

• ‌电源电压‌：常见 AC220V、AC380V、DC24V 等，需根据订货要求确认 。
• ‌控制信号‌：
  • ‌开关型‌：仅实现全开/全关控制。
  • ‌调节型（智能型）‌：接收 4-20mA、1-5V 或 0-10V 模拟量信号，实现精确流量调节和位置反馈 。
• ‌防护等级‌：通常为 IP67，可选防爆型 (ExdⅡ BT4) 。
• ‌动作时间‌：DN150 口径常见动作时间为 15s、30s、45s 或 60s，具体取决于执行器扭矩配置 。
• ‌保护功能‌：具备过载保护、过热保护、双重限位（机械+电气）及手动优先功能 。

4. 主要结构特点

• ‌双向密封‌：采用中线式软密封结构，安装不受介质流向限制，密封性能可靠 。
• ‌流阻小‌：全开时蝶板厚度对介质阻力影响极小，流通能力大 。
• ‌轻量化设计‌：相比同口径闸阀或截止阀，体积更小，重量更轻，便于安装和维护 。
• ‌材质选择‌：
  • ‌阀体‌：可选 WCB、CF8(304)、CF8M(316) 等，"P"通常暗示不锈钢材质，耐腐蚀性更好 。
  • ‌蝶板‌：不锈钢 (304/316) 或球墨铸铁衬胶/衬氟 。
  • ‌阀杆‌：2Cr13 或不锈钢，防断裂设计 。

5. 应用领域

• ‌市政供水/污水处理‌：水厂沉淀池、曝气池进出水控制。
• ‌食品饮料/医药‌：卫生级要求较高的管路系统（需选用食品级橡胶如 EPDM 或 PTFE 衬里）。
• ‌化工/石油‌：一般腐蚀性流体或油品的输送控制。
• ‌暖通空调‌：冷冻水、冷却水系统的流量调节 。

6. 安装与维护注意事项

• ‌安装方向‌：可水平或垂直安装，但建议执行器向上或侧向，避免向下导致积水或受力不均。
• ‌管道对中‌：安装时需确保管道法兰与阀门法兰同心，严禁强行拉伸或压缩阀门以补偿管道误差，以免损坏阀体 。
• ‌电气接线‌：务必核对电源电压及相序，接地良好。调试前建议先手动操作确认无卡阻 。
• ‌定期维护‌：检查密封件老化情况，定期清理执行机构外部灰尘，保持散热良好 。
