1. 产品概述

Z41H-25-DN100 是一款符合国家标准（GB）的法兰连接明杆楔式钢制闸阀。该阀门主要用于公称压力为 2.5MPa（即 PN25，对应旧标准 25kgf/cm²）、公称通径为 100mm 的管路系统中，作为切断或接通介质的启闭装置。其设计遵循“全开”或“全关”的使用原则，不适用于流量调节。

‌型号含义解析：‌

• ‌Z‌：阀门类型——闸阀
• ‌4‌：连接形式——法兰连接
• ‌1‌：结构形式——明杆楔式单闸板
• ‌H‌：密封面材料——不锈钢（通常指阀座与闸板密封面堆焊硬质合金或不锈钢）
• ‌25‌：公称压力——PN2.5 MPa (25 bar)
• ‌DN100‌：公称通径——100 mm

2. 主要技术参数

3. 结构特点与优势

• ‌流体阻力小‌：闸板垂直于流体方向移动，全开时流道直通，介质流动阻力极小，能耗低。
• ‌启闭省力‌：采用明杆楔式结构，阀杆螺纹外露，便于观察开关状态；中大型口径通常配有滚动轴承或推力轴承，使操作力矩减小，开关轻便。
• ‌密封可靠‌：密封面采用铁基或钴基硬质合金堆焊，经过精密研磨，具有良好的耐磨性、耐冲刷性和耐腐蚀性，确保长期使用的密封性能。
• ‌双向流动‌：介质流向不受限制，可安装在介质双向流动的管路上。
• ‌结构紧凑‌：形体简单，结构长度较短，制造工艺成熟，维护方便。

4. 主要零件材料

• ‌阀体、阀盖‌：WCB (铸钢)
• ‌闸板‌：WCB + 堆焊硬质合金/不锈钢
• ‌阀杆‌：2Cr13 (铬不锈钢)，经调质及氮化处理，抗腐蚀且强度高
• ‌阀座‌：25号钢或不锈钢，堆焊硬质合金
• ‌填料‌：柔性石墨或增强聚四氟乙烯，密封性能好，摩擦系数低
• ‌垫片‌：金属缠绕垫片或柔性石墨复合垫

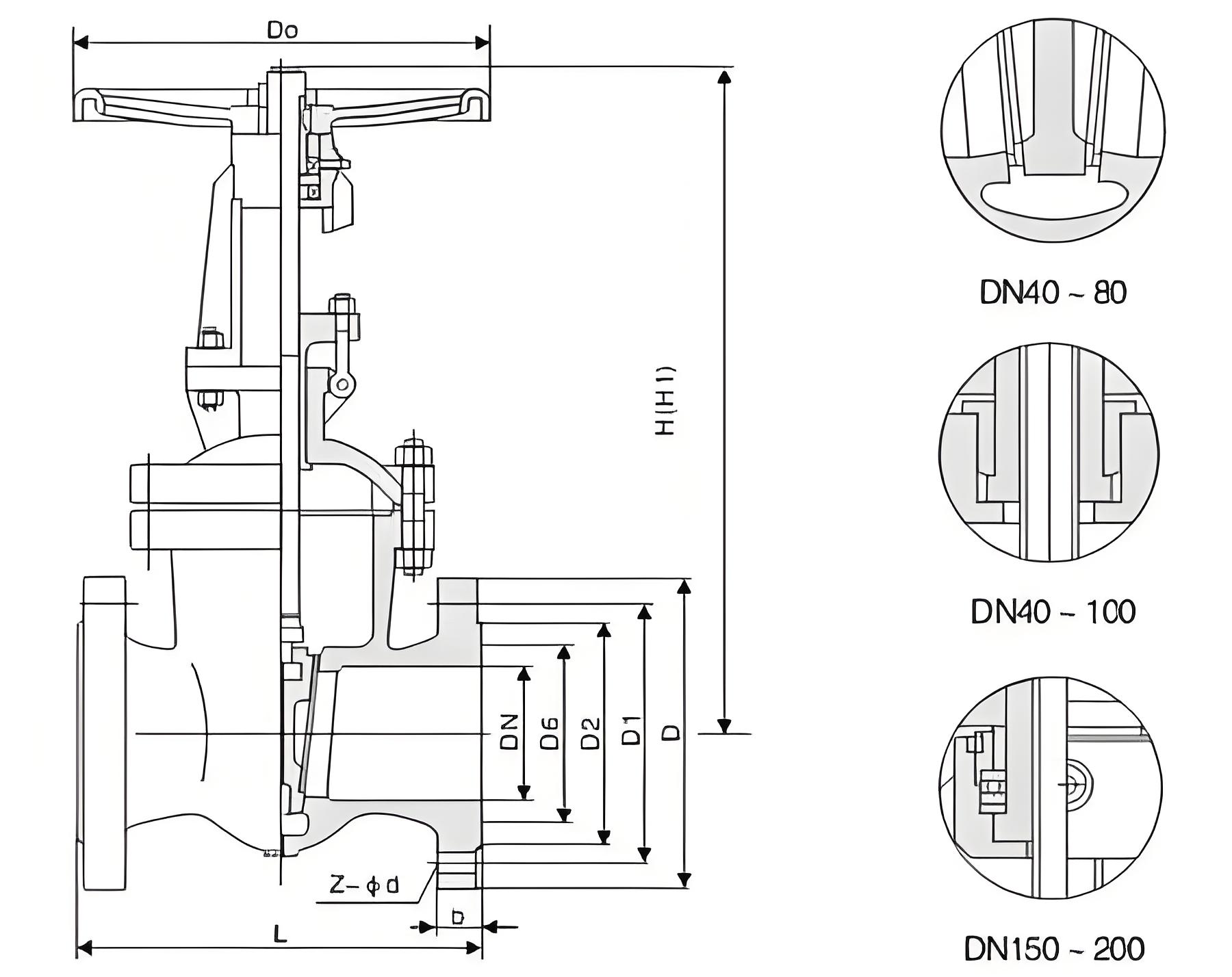

5. 外形尺寸参考 (依据 GB/T 12221 标准)

针对 Z41H-25 DN100 规格，典型外形尺寸如下（不同厂家可能存在微小差异，请以具体产品说明书为准）：

• ‌结构长度 (L)‌：约 350 mm
• ‌高度 (H，全开状态)‌：约 480 - 500 mm
• ‌手轮直径 (D0)‌：约 360 mm
• ‌重量 (Wt)‌：约 60 kg

(注：以上尺寸为常见国标参考值，实际安装时需预留足够的操作空间和维修空间。)

6. 应用领域

广泛应用于石油、化工、电力、制药、冶金、城市供水及供热系统等工业管道中，特别适用于需要频繁切断或接通介质的场合。

7. 安装与维护注意事项

• ‌安装方向‌：阀门应垂直安装，阀杆处于垂直位置，手轮在顶部。严禁倒装或斜装，以免影响密封性能和操作便利性。
• ‌清洁管道‌：安装前必须清除管道内的杂物、焊渣等，防止损伤密封面。
• ‌禁止节流‌：闸阀仅用于全开或全关，严禁作为调节阀使用，否则高速流体会冲刷密封面，导致泄漏。
• ‌定期润滑‌：对于经常操作的阀门，建议每月对阀杆螺纹、梯形螺纹及轴承部位加注润滑脂，保持操作灵活。
• ‌起吊注意‌：手轮、手柄及传动机构严禁作为起吊点使用，起吊时应系绳于阀体法兰处。
• ‌旁通阀使用‌：若阀门带有旁通阀，开启主阀前应先打开旁通阀，以平衡进出口压差，减小开启力矩。
