产品名称:ZB60-24蝶阀执行机构(矿用隔爆型阀门电动装置)[ 2026-04-24 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • ZB60-24是一款矿用隔爆型阀门电动装置,适用于煤矿等易燃易爆环境中各类阀门的驱动与控制。‌

    一、产品概述

    ZB60-24是一款隔爆型多回转阀门电动执行器,主要用于启闭件做直线运动的阀门,如闸阀、截止阀、隔膜阀等。通过增加二级减速器,也可适配蝶阀、风门等设备,实现对阀门的开启、关闭或调节控制。‌ 该产品是实现阀门远程控制、集中控制和自动化控制的关键驱动装置,通常需要与专用的KXBC系列矿用隔爆型阀门电动装置控制箱配套使用。‌

    二、核心技术特性‌

    • ‌隔爆设计‌:产品防爆型式符合矿用隔爆型标准,防爆标志为Ex dⅠ。‌ 其隔爆外壳能将可能产生火花、电弧的电路部分与外部爆炸性气体环境隔离,确保在危险环境中的安全运行。‌
    • ‌性能标准‌:产品性能不仅符合JB/T8528-1997《普通型阀门电动装置技术要求》,更严格执行GB3836系列《爆炸性气体环境用电气设备》国家标准及相关的矿用阀门电动装置技术条件。‌
    • ‌结构组成‌:装置主要由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手-电动切换机构及隔爆型电气部分组成。‌

    三、主要技术参数‌

    • ‌电源规格‌:电机电源通常为三相交流380V(50Hz),特殊订货可提供660V或220V等规格。控制线路电压为220V(50Hz),远程控制信号为24VDC。‌
    • ‌输出能力‌:输出转矩范围为50至10000Nm,输出转速为24r/min(可根据用户需求提供12至60r/min等多种转速)。‌
    • ‌工作环境‌:
      • 环境温度:-20℃至+60℃(特殊订货可扩展至-40℃至+80℃)。‌
      • 相对湿度:≤90%(25℃时)。‌
      • 防护等级:IP55(特殊订货可达IP65或IP67)。‌
    • ‌工作制‌:短时工作制,标准为10分钟(特殊订货可达30分钟)。‌‌

    四、应用场景与配套‌

    该产品专为煤矿井下等具有爆炸性气体(如IIA、IIB级T1~T4组)的环境设计。‌36 广泛应用于煤矿、化工、石油、电力、冶金等行业的阀门自动化控制。‌ 为实现完整功能,必须与KXBC型矿用隔爆型控制箱配套使用,该控制箱具备短路、过载、欠压、漏电、过力矩、断相保护及相序纠正等功能,并可与DCS系统接口衔接,实现高级自动化控制。‌

    五、安装与维护要点

    • ‌安装前检查‌:确认电源电压与铭牌一致,确保管道介质清洁无杂质,电源线容量满足额定及启动电流要求。‌
    • ‌安装空间‌:应保证足够的安装与维修空间,电机推荐处于水平状态。‌
    • ‌防爆面保护‌:隔爆面需涂抹防锈油,电气箱盖应严密紧固,防止雨水或潮气进入。‌
    • ‌定期保养‌:设备不经常使用时,需定期进行检查保养与操作运行。‌‌

    六、产品优势

    ZB60-24矿用隔爆型阀门电动装置集功能全面、性能可靠、控制系统先进、体积紧凑、重量较轻、使用维护便捷等特点于一身,是危险工业环境中实现阀门安全、可靠自动化操作的优选设备。‌

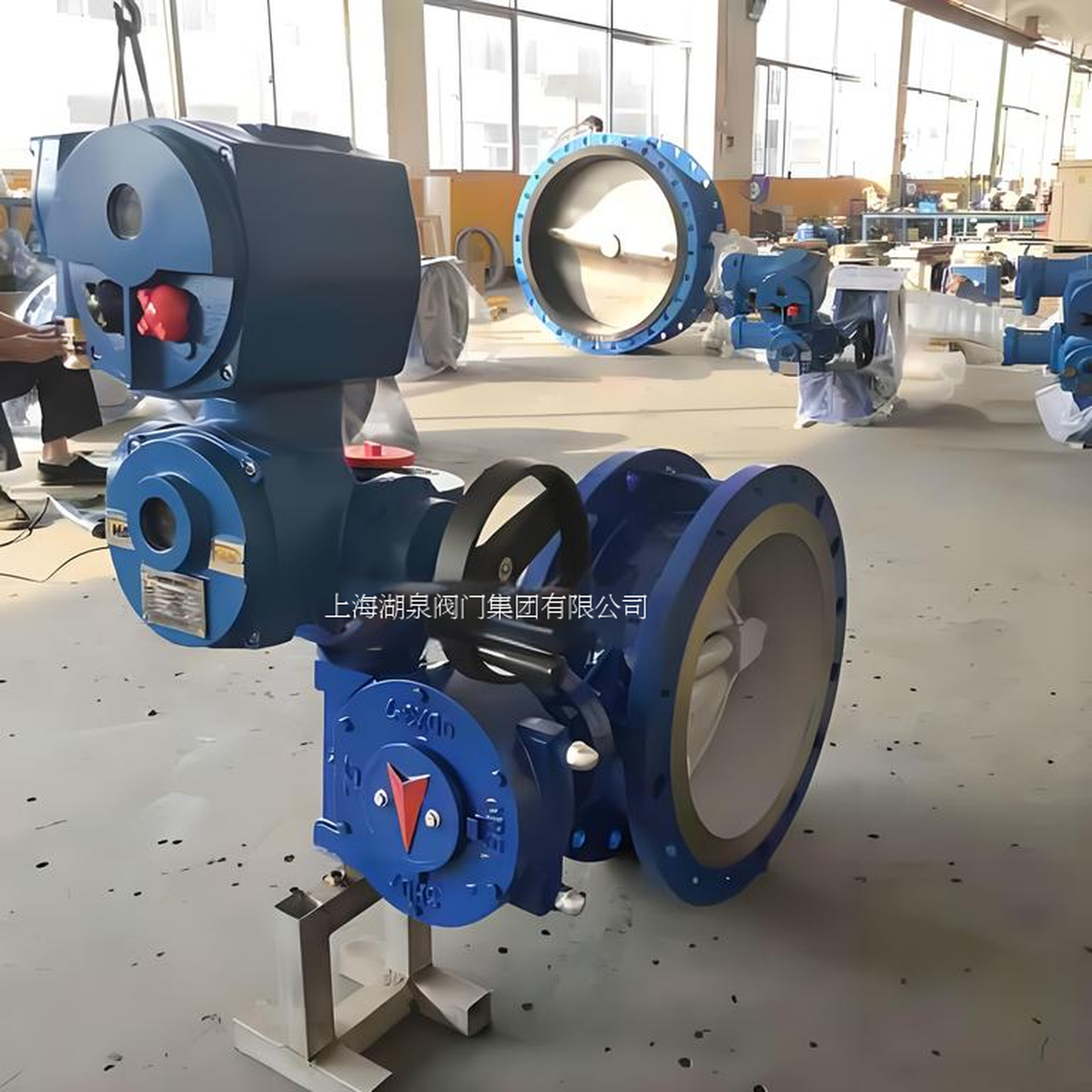

  • 矿用电动蝶阀
